重载弹簧减震支撑脚轮结构设计

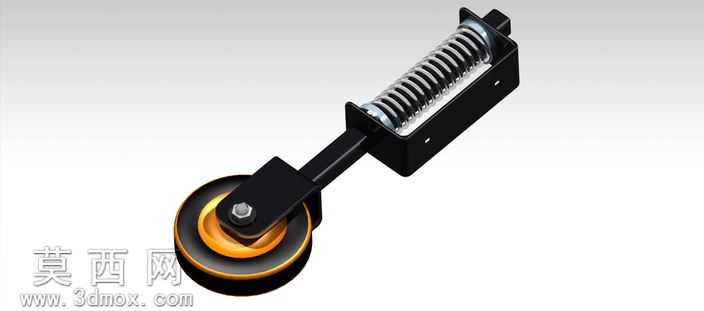

本作品为重载弹簧加载式支撑脚轮的三维参数化模型，建模过程严格遵循机械设计规范，先通过草图绘制完成各零部件的截面轮廓，依次完成轮体、轮架、弹簧导杆、安装支架、连接轴、紧固件等独立零件的建模，再按照实际装配约束完成整体装配，确保各部件的运动自由度符合实际使用逻辑。模型采用实体建模方式构建，轮体部分还原了橡胶外圈与金属轮毂的分层结构，轮架采用折弯钣金结构建模，精准还原了安装孔位、轴孔配合的尺寸细节，弹簧部分采用螺旋扫描特征完成，还原了弹簧的有效圈数、线径、中径参数，导杆与支架的滑动配合间隙按照实际公差要求设置，可直观展示弹簧压缩减震的工作过程。材质渲染阶段，为橡胶轮圈赋予哑光黑色橡胶材质，还原橡胶的磨砂质感与低反光特性，金属轮毂、轮架、导杆、安装支架赋予发黑碳钢材质，呈现工业五金件的哑光金属质感，弹簧部分赋予镀锌钢材材质，还原弹簧表面的亮面金属光泽，紧固件赋予标准镀锌件材质，整体渲染效果贴近实际工业脚轮的真实外观，可清晰区分不同部件的材质差异。结构设计上，该脚轮采用竖向弹簧加载结构，导杆穿过安装支架的导向孔，弹簧套置于导杆外侧，上端抵靠安装支架顶部，下端抵靠导杆下部的限位结构，当脚轮承受竖向载荷时，轮架带动导杆沿导向孔向上滑动，压缩弹簧实现缓冲减震，可有效抵消地面不平整带来的冲击，避免设备运行过程中因震动出现部件松动、精度偏移的问题；轮体与轮架通过销轴连接，可实现360度水平旋转，满足设备移动时的转向需求，安装支架上预留的标准化安装孔位，可直接通过螺栓与设备底部框架连接，适配各类需要移动支撑的工业设备。设计过程中充分考虑重载使用场景，对轮架的折弯厚度、导杆直径、弹簧刚度参数进行了匹配设计，确保在额定载荷下弹簧压缩量处于合理区间，同时避免导杆出现弯曲变形，轮体的宽度与直径参数按照重载承重要求设置，可有效降低轮体对地面的压强，适配车间环氧地坪、水泥地面等多种使用场景，模型整体结构完整，无缺失零部件，可直接用于工程出图、运动仿真、产品展示等场景。
