简易实用C形夹紧工装三维设计作品

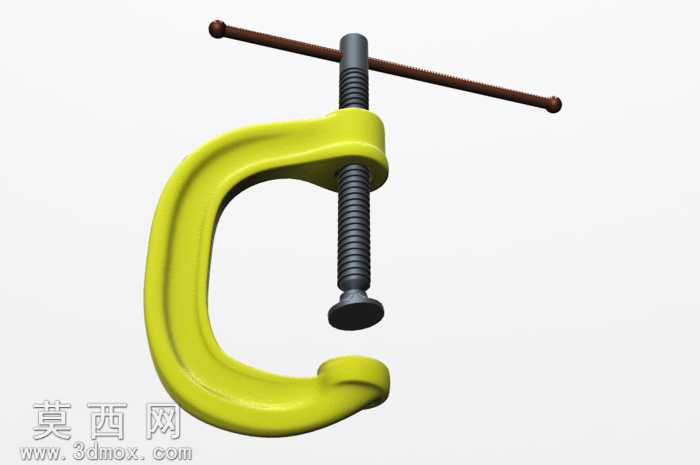

本作品为手动C形夹紧工具的三维建模设计成果，整体建模过程围绕实用五金工装的功能特性展开，从结构合理性与视觉真实感两个维度完成全流程制作。建模阶段首先搭建整体轮廓框架，先绘制C形夹臂的截面轮廓曲线，通过曲面塑形功能生成流畅的弧形夹臂主体，夹臂的弧度经过反复调整，既保证开口行程满足常规夹持需求，又兼顾整体结构的受力强度，避免夹持作业时出现夹臂形变的问题。夹臂与螺杆配合的螺纹基座部分采用实体建模方式，精准还原内螺纹的啮合结构，确保螺杆转动时的行程逻辑符合真实机械传动规律。顶部的T型转动杆与调节螺杆采用一体化建模思路，螺杆表面的外螺纹特征通过螺旋扫描功能生成，螺纹牙距、牙型角度完全参照通用五金螺杆的标准参数制作，保证螺纹配合的仿真度。螺杆底部的压盘部分做了圆角过渡处理，既还原真实产品的防刮设计，也避免模型出现尖锐棱角的渲染瑕疵。材质与渲染环节，针对不同部件的真实材质属性做了区分设置：C形夹臂主体采用喷塑金属材质，调配出鲜亮的柠檬黄漆面效果，添加细微的漆面颗粒质感与微弱的反光属性，还原工具表面的耐磨涂层质感；螺杆与T型转动杆采用发黑处理的碳钢材质，调整金属粗糙度参数，呈现出哑光金属的磨砂质感，同时在螺纹缝隙处添加极淡的旧化效果，模拟金属部件长期使用的细微磨损痕迹；压盘底面设置了略微粗糙的材质属性，还原真实夹具压盘的防滑接触面特征。灯光布置采用三点布光方案，主光源从侧上方打亮夹臂的弧形曲面，突出C形结构的轮廓线条，辅助光源补亮螺杆部分的螺纹细节，避免暗部细节丢失，背景采用纯白色渐变背景，让整个夹具模型的视觉焦点更加突出。设计思路上完全遵循手动夹具的实用功能逻辑，整体结构没有多余的装饰性设计，所有造型特征都服务于夹持功能：C形的开口设计可以适配不同厚度的工件夹持需求，T型转动杆的长度经过合理设置，保证手动旋转时拥有足够的力臂，无需过大的握力即可完成夹紧操作，螺杆的行程长度预留了足够的调节空间，可满足从小型薄件到一定厚度工件的夹持场景。整个模型的结构比例完全参照真实民用C形夹的尺寸比例缩放制作，各部件之间的装配关系精准，转动杆与螺杆的连接位置、螺杆与夹臂基座的配合位置都做了装配间隙的还原，不存在部件穿插、结构错位的建模问题，既可以作为五金工具类的可视化展示素材，也可用于工装夹具类的教学演示场景。
