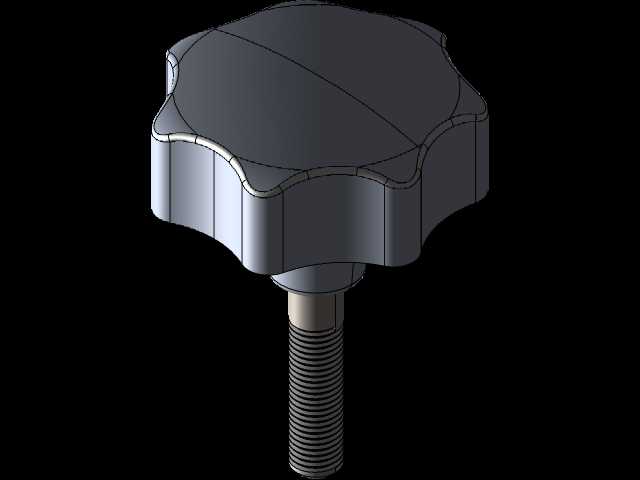

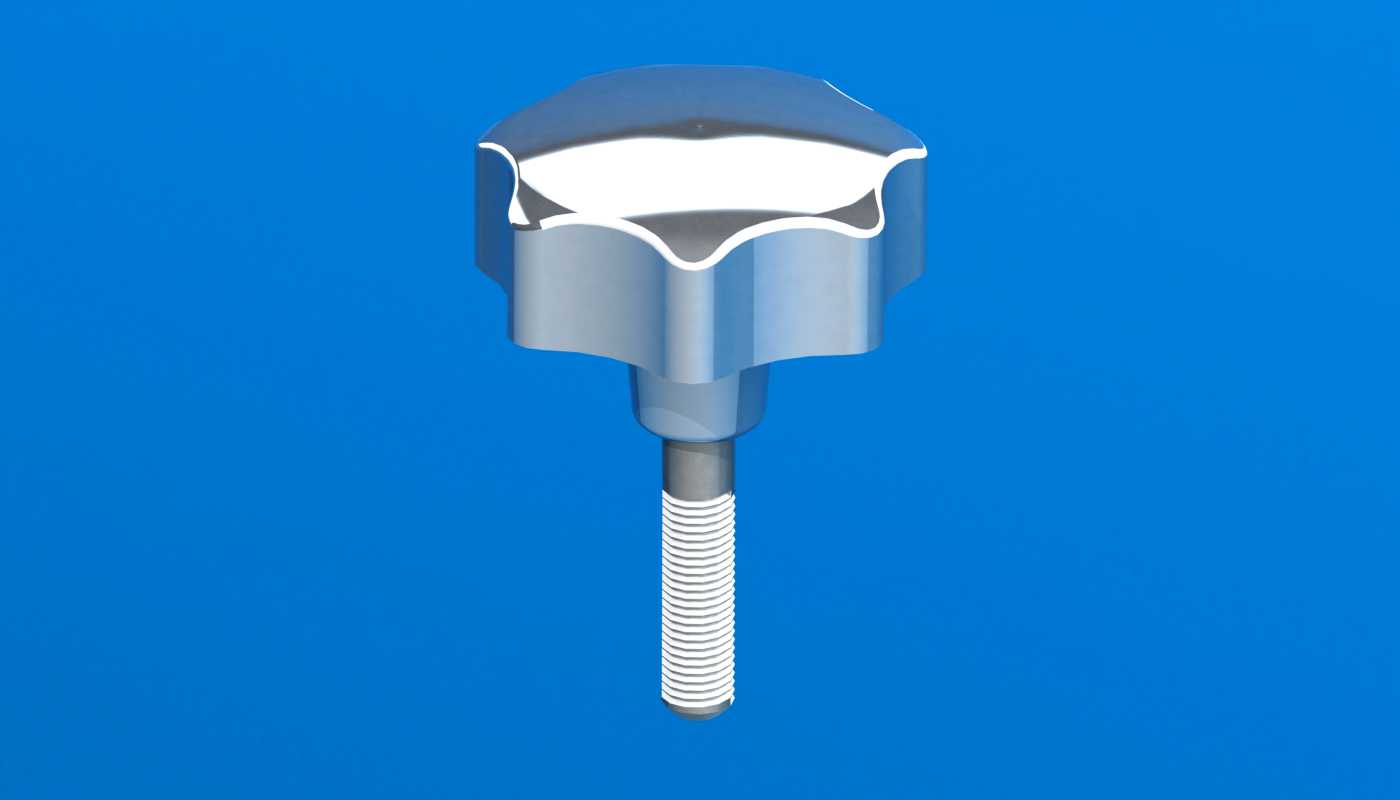

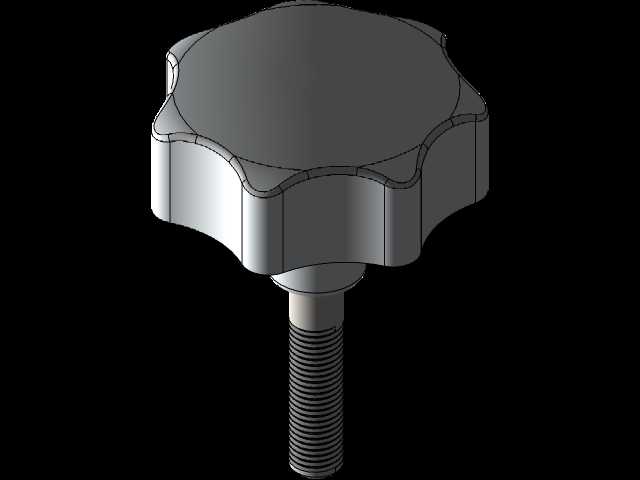

M8x20不锈钢螺栓星形旋钮结构设计

日常设备维护、工装夹具调试、小型检测设备调平这类需要频繁手动松紧的工位上，手拧紧固件的操作手感直接影响作业效率，带不锈钢螺栓的星形旋钮正是针对这类场景设计的手动操作件。这类旋钮常被用在光学检测平台的定位锁紧、小型工装的快速装夹、食品加工设备的护罩快拆、实验室仪器的高度调节等位置，不需要额外工具就能完成锁紧与松开操作，在需要频繁拆装、调整的工位上能大幅减少工具取用的时间，也能避免普通螺栓用扳手拧紧时出现的过拧滑牙、操作空间不足的问题。

从功能特性来看，这款旋钮的握持部分采用星形多瓣结构，瓣数的设计经过实际操作验证，手指握持时每根手指都能贴合到旋钮的凹陷弧面，施力时不会打滑，相比圆形滚花旋钮，在手上沾有少量切削液、防锈油的工况下，依然能传递足够的拧紧力矩，不会出现手滑拧不动的情况。下部集成的M8x20不锈钢螺栓，杆部螺纹采用标准公制粗牙设计，适配市面上绝大多数M8规格的螺纹安装孔，不锈钢材质的螺栓能适应潮湿、轻度腐蚀的工况，比如户外小型设备、食品加工车间的潮湿环境，不会轻易出现锈死无法拧动的问题。

设计过程中，首先要确定握持部分的外径尺寸，要兼顾操作力矩和安装空间，过大的旋钮会占用过多安装位置，相邻部件间距不足时会出现干涉，过小则无法提供足够的施力力臂，拧紧力矩达不到锁紧要求。旋钮头部的高度也需要匹配手指握持的厚度，过薄的头部捏持时会硌手，长时间操作容易产生疲劳。螺栓与旋钮头部的连接部分采用嵌装结构，保证螺栓和塑料或金属旋钮本体之间不会出现相对转动，拧紧时扭矩能有效传递到螺纹副上，不会出现旋钮空转的情况。螺纹部分的长度设计为20mm，适配常见的薄板连接、型材安装的螺纹深度，安装时螺栓伸出长度不会过长导致与内部部件干涉，也不会因为旋合长度不足导致锁紧力不够。

安装边界上，需要预留出旋钮旋转时的手部操作空间，旋钮中心到相邻侧壁的距离至少要大于旋钮头部半径加15mm的手指操作间隙，避免拧紧时手指碰到周边部件。螺纹安装孔的端面需要保证平整，避免旋钮拧紧时出现偏斜，导致螺纹受力不均出现磨损。这类旋钮的拧紧力矩不需要过大，手动拧紧即可达到足够的锁紧力，过度施力反而可能导致螺栓变形或者旋钮头部开裂，在有震动的工况下，可以配合薄型防松垫圈使用，避免长时间震动出现旋钮松动的情况。
