户外折叠式商用木炭烧烤架结构设计

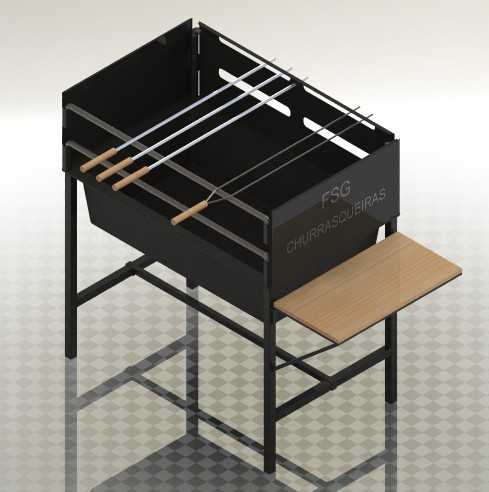

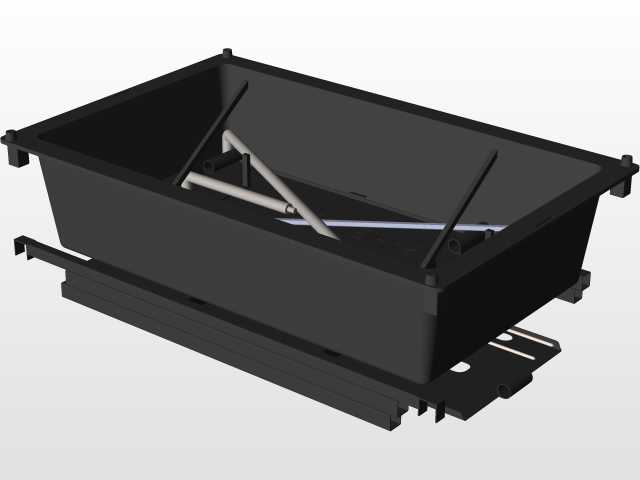

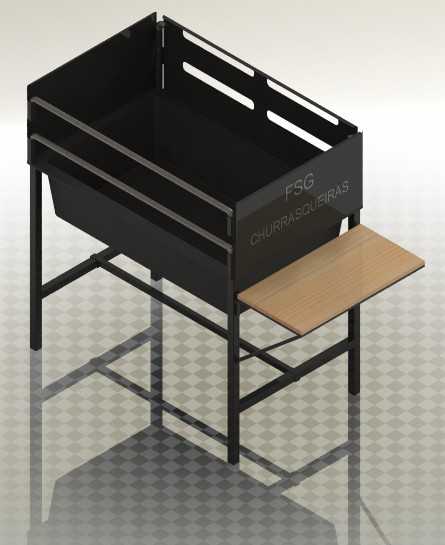

这款炭烤设备的结构设计充分考虑了户外流动经营、庭院聚餐两类核心场景的使用需求，整体采用可拆卸折叠的框架式结构，无需复杂工具即可完成组装与收纳，收纳后整体占用空间不足展开状态的三分之一，便于车载运输与闲置存放。主体炭槽采用深腔式折弯成型结构，侧壁预留多组平行的烤签支撑卡槽，可同时适配不同直径的金属烤签与烤网放置，卡槽沿炭槽长度方向等距排布，能根据烤制食材的火候需求灵活调整烤制位置，靠近炭槽中心区域温度更高，适合烤制需要急火锁汁的肉类食材，边缘区域温度平缓，适合放置需要保温的蔬菜、熟食类食材。炭槽底部预留有通风间隙，可在烤制过程中自然进风维持木炭充分燃烧，无需额外配置电动送风装置，降低户外使用的电源依赖。支架部分采用方管焊接的四腿支撑结构，腿管之间设置交叉式斜撑加固，展开后整体稳定性强，可承受满炭状态加食材的总载荷，不会出现侧翻、晃动感；支架高度经过人体工程学核算，站立操作时无需过度弯腰，长时间烤制作业也不易产生肢体疲劳。炭槽侧部延伸设置的折叠木质置物台，可临时放置待烤食材、调味工具、烤制完成的成品，无需额外搭配侧边操作台，置物台采用翻折式连接结构，收纳时可贴合炭槽侧壁放平，不会额外增加收纳厚度。烤签配套木质隔热手柄，握持时不会被金属杆传导的热量烫伤，手柄与金属签杆采用铆接固定，长期使用不会出现松动脱落问题。整体结构的连接部位多采用插销式快装结构，没有复杂的螺纹连接部件，日常清洁时可快速拆解，将炭槽内的炭灰、油污残留彻底清理，避免长期使用后油污积碳堵塞通风间隙、腐蚀金属基材。设备的安装边界预留了足够的操作空间，展开后前后方向预留的操作距离可满足两人同时在两侧烤制作业，不会出现操作空间干涉的问题，适合夜市摆摊、户外露营、家庭庭院聚会等多场景使用。
