户外悬挂式火浴吊盆休闲装置结构设计

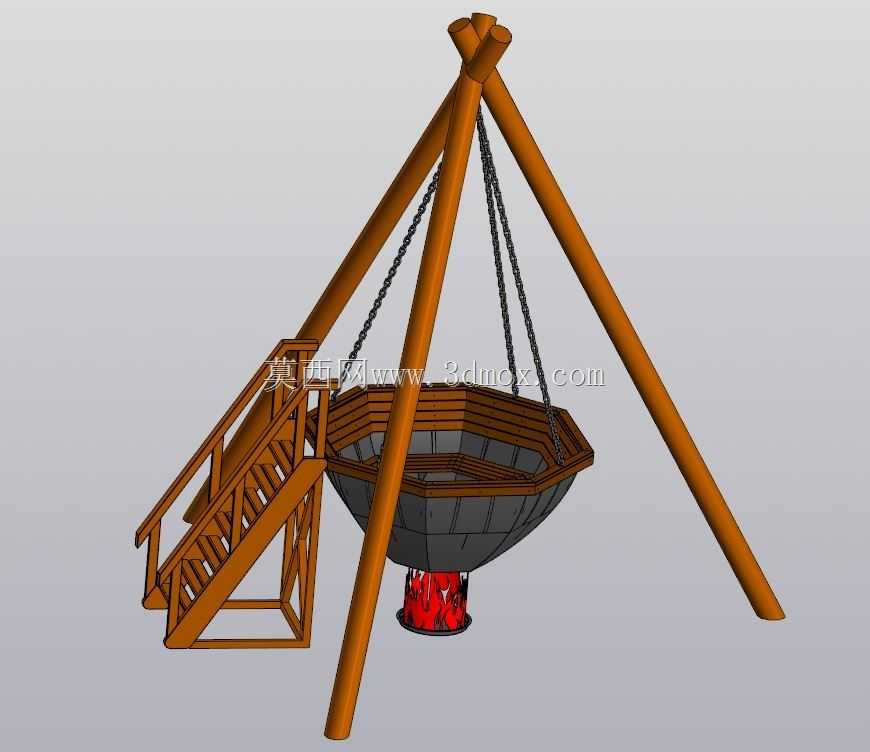

　　该装置主要面向户外营地、特色民宿、郊野休闲场景设计，核心功能是实现洗浴过程中底部持续供热，兼顾户外休闲体验与取暖需求，解决传统户外洗浴水温流失快、环境温度低的使用痛点。整体采用三角支撑主架结构，三根等长的实木质感主支撑杆顶端交叉榫接固定，形成稳定的三角支撑体系，支撑脚向外张开形成足够大的接地面积，无需额外地脚固定即可在平整硬质地面保持稳定，接地边界直径可根据使用场地调整，常规安装状态下占地直径约3.2米，整体高度约3.8米，安装时需预留周边至少0.8米的安全操作距离，避免人员活动时触碰支撑结构。悬挂部分采用多根金属链条均匀连接吊盆边缘与三角支架顶端节点，链条长度可通过调节扣微调，保证吊盆始终处于水平状态，

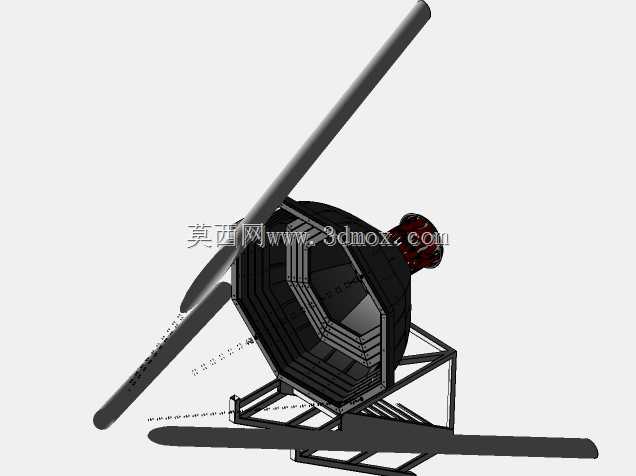

　　吊盆整体为上宽下窄的多边形斗状结构，上部采用防腐木质围边，下部为耐高温金属盆体，盆体底部预留供热腔体，可放置固体燃烧热源，热量通过金属盆底均匀传导至盆内水体，同时盆体下部设置隔热围挡，避免热源直接外露引发烫伤风险。配套的单侧爬梯采用阶梯式结构，与支撑脚侧边固定连接，爬梯踏步做防滑纹理处理，扶手高度符合人体工程学设计，方便使用者上下进入吊盆，爬梯与吊盆边缘预留10厘米的安全间隙，避免吊盆受载轻微下沉时与爬梯发生剐蹭。设计过程中重点考量了结构受力分配，三角支架的交叉节点做了加厚处理，链条悬挂点均匀分布六个连接位，避免单点受力过大引发结构变形，吊盆底部的供热区与盛水区之间设置了导热隔板，既保证热量传导效率，又避免燃烧残渣直接接触水体，

　　同时盆体边缘设置了溢水孔，可将多余水体导向外侧地面，防止溢水浇灭底部热源。整体结构未设置复杂传动部件，所有连接节点均采用可拆卸式设计，方便运输拆解与现场组装，木质部件均做了防腐耐高温涂层处理，金属部件做了防锈防氧化处理，可适应户外露天的复杂使用环境，结构静载校核按照满载水体加四名成年人的总重量计算，安全系数取2.5，满足户外休闲设施的结构安全要求。
