适用于河底布设的卧式水下发电装置

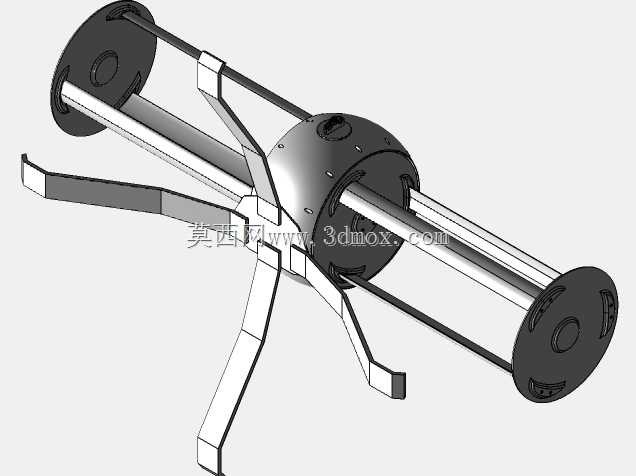

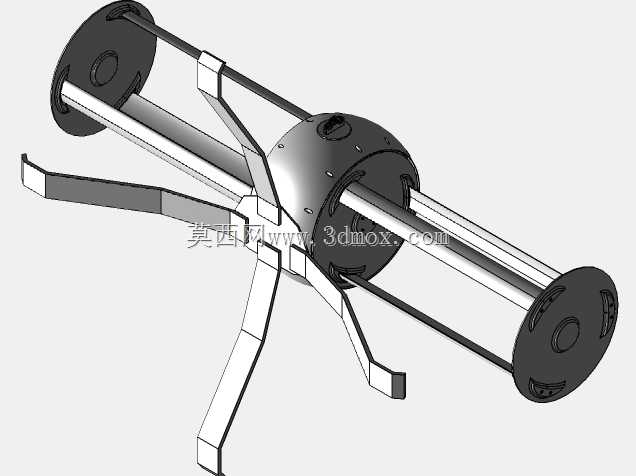

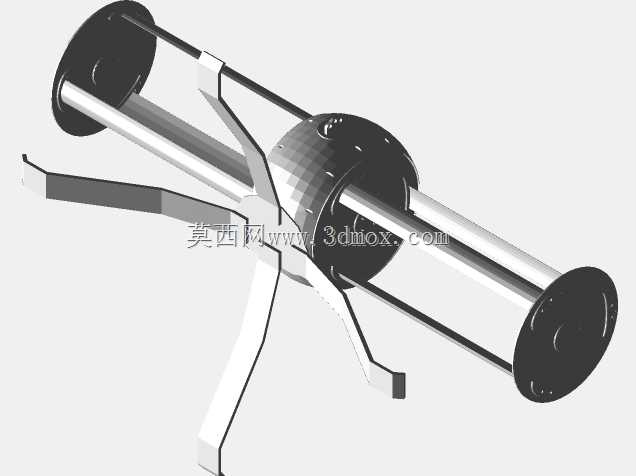

　　这款卧式布设的水下发电装置，核心应用场景为自然河流的浅水河床区域，可直接利用河道内持续流动的自然水流完成动能到电能的转换，无需额外修筑拦水坝体，对河道原生生态、行洪功能的干扰极小，适合偏远山区临河村落、河道沿线监测站点的离网供电需求，也可作为小型水文监测设备、水下传感节点的配套供电单元使用。从结构设计逻辑来看，整体采用对称式卧式滚筒构型，中部为密封的发电核心舱段，内部集成发电模组与整流稳压元件，舱体采用多道径向密封结构，可长期承受水下0.6MPa以内的静水压力，杜绝河水渗入核心发电单元造成的短路故障。核心舱两端对称延伸出多根平行于轴线的支撑导杆，导杆两端连接圆形端板，形成通透的笼式外框架，这种框架结构不会阻挡水流穿过，

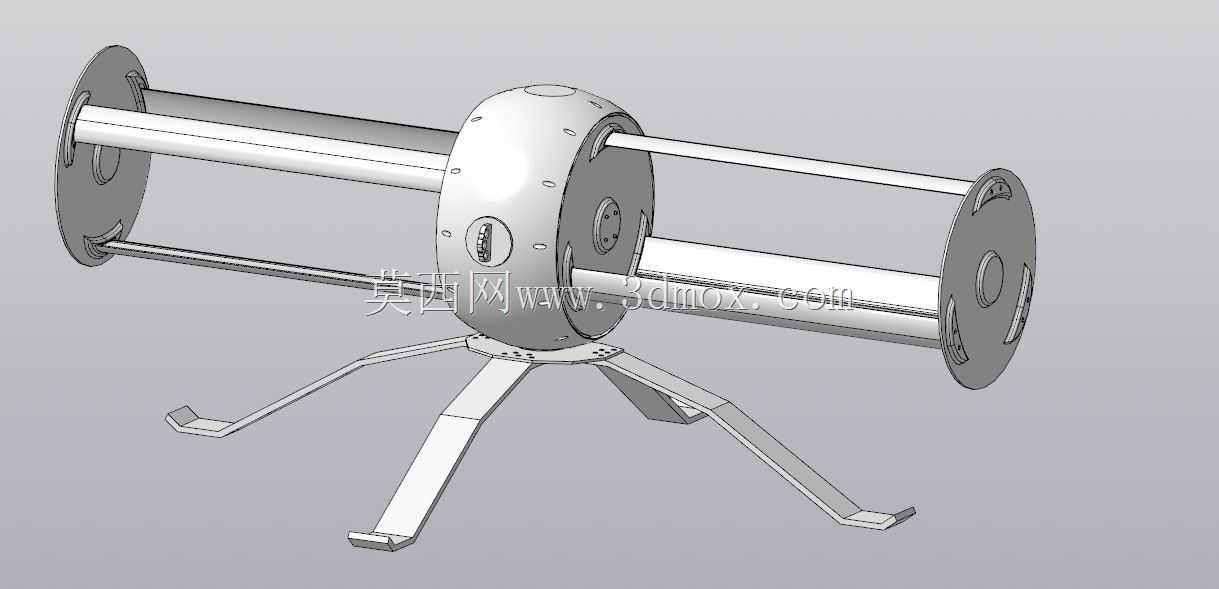

　　反而可以引导轴向流经的水流冲击内置的叶轮结构，减少水流绕流带来的能量损失，同时外框架可起到防护作用，避免河道内的大块漂浮物、石块直接撞击核心发电舱，降低水下运维的频次。装置底部采用三腿式支撑结构，三条支腿呈120度夹角向外下方伸展，支腿末端设计有弯折的抓地脚结构，可直接贴合河底的卵石、泥沙基面，无需额外浇筑混凝土安装基础，布设时仅需将装置平稳放置在河底平整区域，依靠自身结构重力与支腿的抓附力即可固定位置，可抵御常规汛期的水流冲击，不会出现移位、倾覆的问题。从安装边界尺寸来看，整体轴向长度控制在600mm以内，最大径向直径不超过280mm，支腿展开后的最大支撑跨度为450mm，整体重量控制在18kg以内，

　　单人即可完成水下布设与回收作业，适配水深0.5m到6m的自然河道环境，对安装区域的水流速度要求为0.8m/s到3m/s，在此流速区间内可稳定输出12V到24V的直流电能，持续输出功率可达60W，可满足低功耗监测设备、小型照明装置的长期供电需求。设计过程中充分考虑了水下工况的特殊性，所有外露结构件均采用耐水腐蚀的铝合金材质做阳极氧化处理，紧固件采用316不锈钢材质，避免长期水下浸泡出现锈蚀卡滞的问题；核心发电舱的端盖采用周向均布的螺栓锁紧结构，密封面加装丁腈橡胶密封圈，可在长期水下工作状态下保持可靠密封，同时端盖上预留有防水线缆输出接口，可通过防水电缆将产生的电能输送到岸上的储能电池或者用电设备端。不同于传统的轴伸式水轮发电结构，

　　这款装置将叶轮完全内置在笼式框架内部，外部没有突出的旋转部件，不会对河道内的水生生物、过往小型作业船只造成缠绕、碰撞风险，结构安全性更适合在公共河道、自然生态保护区内的河道布设。笼式框架的圆形端板上开设有多个减重孔，既可以降低整体结构重量，也可以让部分水流直接穿过端板，减少端板迎水面的水流阻力，降低装置整体受到的水流推力，进一步提升布设后的稳定性。支腿与核心舱底部的连接位置采用铰接式设计，运输存储时可将支腿向上折叠贴合核心舱外壁，大幅缩小收纳体积，方便野外作业时的携带与转运，布设时仅需将支腿向下掰开至限位位置即可自动锁定，无需额外的紧固件固定，操作流程十分简便。在实际使用过程中，水流沿装置轴向穿过笼式框架时，会驱动内部的多叶片叶轮旋转，叶轮通过密封传动轴连接到核心舱内的发电转子，将水流的旋转动能转化为电能，经过内置的整流稳压模块处理后输出稳定的直流电压，可直接给蓄电池充电，也可直接给匹配电压的用电设备供电。装置整体没有易损的外露传动部件，核心发电单元完全密封在防水舱内，日常使用过程中无需频繁拆解维护，仅需每年枯水期回收清理一次框架上缠绕的水草、附着的淤泥即可，运维成本远低于同类小型水下发电设备。
