多股捻制结构钢丝绳三维数模设计

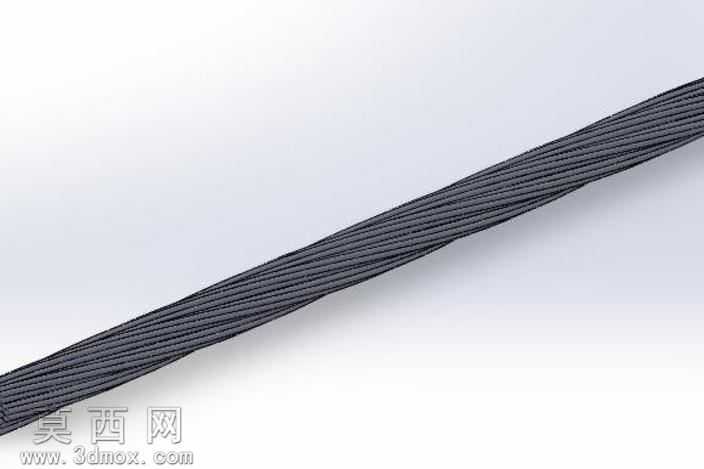

本钢丝绳三维模型采用SolidWorks软件进行参数化建模，整体还原了实际工业用钢丝绳的多股捻制结构，建模过程中首先对单根钢丝的截面轮廓进行精准绘制，通过螺旋线扫描命令生成单根钢丝的基础实体，再按照钢丝绳实际捻距、捻向参数，将多根钢丝围绕中心股芯进行圆周阵列与螺旋组合，逐层搭建出绳股结构，再将多组绳股围绕中心绳芯完成二次捻合，完整复现了钢丝绳分层捻绕的真实构造。模型在材质设置上选用高碳钢丝对应的金属材质，调整材质的漫反射、粗糙度与金属度参数，还原出钢丝表面冷拔加工后的哑光金属质感，同时对钢丝间的贴合缝隙做了精细化处理，避免建模过程中出现实体干涉问题，保证每根钢丝的螺旋走向顺滑连贯，捻距均匀一致，还原了钢丝绳受力时各股钢丝协同承载的结构特性。设计过程中参考了通用起重用钢丝绳的实际规格参数，对绳股的排布角度、钢丝直径配比做了符合行业标准的设定，既保证了模型外观的写实度，也保留了结构的可编辑性，可根据实际使用需求调整钢丝直径、捻距、股数等参数，适配不同场景下的钢丝绳选型展示需求。模型渲染阶段采用柔和的侧方打光方案，突出钢丝捻合形成的螺旋纹理质感，通过环境光遮蔽效果强化绳股间的层次关系，让整体模型的视觉表现更贴近真实钢丝绳的外观特征，可用于起重设备、吊装索具、工程机械等场景的装配演示、结构教学或方案展示使用，模型结构严谨，细节还原到位，能够清晰展现钢丝绳的内部构造与外部形态特征。
