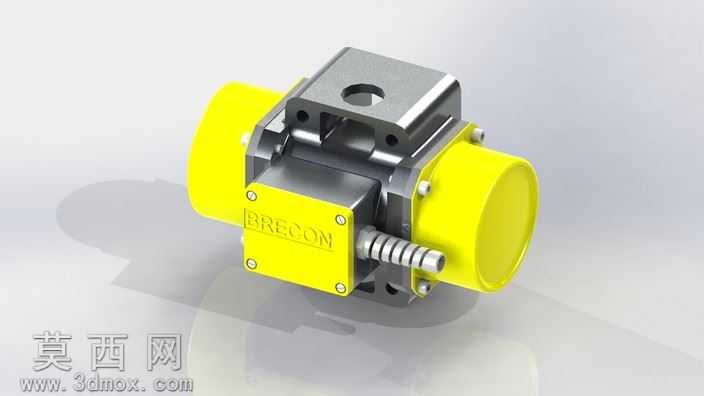

BRECON款外置端盖式振动电机三维结构

本模型为外置端盖式振动电机的完整三维结构，建模过程严格遵循工业振动电机的实际设计逻辑，在SolidWorks环境下采用自底向上的装配建模方式完成，先分别构建各个独立零件再进行配合约束，保证各部件的装配关系与实际产品完全一致。建模阶段首先搭建核心的机座主体，机座采用铸铝材质的块状结构，顶部预留安装固定用的通孔，侧面设计有与端盖配合的定位止口，建模时对机座的安装孔位、止口公差带、加强筋结构都做了精准还原，保证结构强度的呈现符合实际工况要求。两侧的黄色端盖为振动激振块的防护外壳，建模时采用曲面与实体结合的方式，还原端盖的圆弧过渡外形，端盖表面的品牌标识区域采用包覆特征制作，固定端盖的内六角螺丝单独建模，还原螺丝的头部沉孔、螺纹段细节，与端盖、机座的螺丝孔位完全对齐。中部的接线防护结构采用黄色工程塑料材质，建模时还原了接线盒的方形轮廓、固定螺丝点位，侧面的电缆防水接头做了阶梯轴式的细节还原，接头处的螺纹段、密封段结构清晰，还原实际产品的防水接线设计。端盖与机座之间的激振偏心块结构做了半剖式的展示设计，可清晰看到内部的偏心块、轴承配合位、转轴结构，转轴与机座内部的轴承位采用同轴心配合约束，还原电机运转时偏心块旋转产生振动力的结构原理。渲染阶段采用Keyshot进行材质与光影处理，机座部分赋予磨砂铸钢材质，调整金属粗糙度参数还原铸件的哑光金属质感，边缘做轻微的倒角高光处理体现金属加工的细节；两侧黄色端盖与接线盒赋予亮黄色工程塑料材质，调整塑料的漫反射与高光参数，还原工业塑料的半哑光质感，表面的品牌标识做轻微的凹凸质感处理；固定螺丝赋予镀锌金属材质，呈现亮银色的金属光泽；防水接头部分的金属段做拉丝金属处理，密封橡胶段赋予黑色哑光橡胶材质。场景搭建采用浅灰色哑光地面，添加柔和的环境漫反射光与主光源，主光源从侧上方打光，在地面投射柔和的阴影，突出电机的立体结构与各部件的材质差异，半剖视角的设计可以让观看者同时看到外部装配结构与内部核心传动、激振结构，清晰展现振动电机的工作原理与设计细节。整个模型的结构设计兼顾了外观还原与内部结构展示，所有配合间隙、零件尺寸都参考实际同规格振动电机的参数设定，可用于电机结构教学、产品展示、设备配套选型参考等场景。
