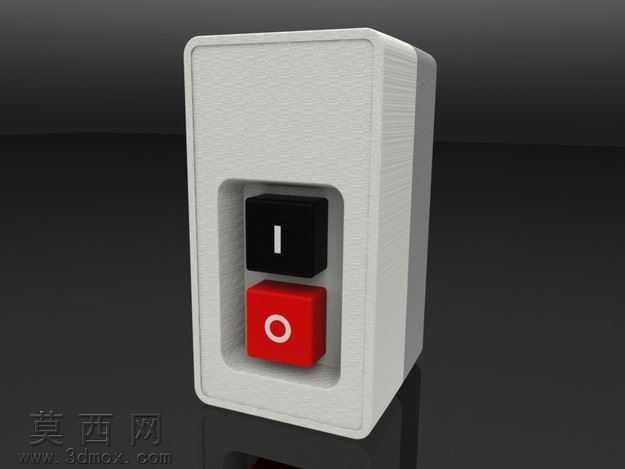

Chave对位段电机控制开关三维模型

本模型采用SolidWorks进行全参数化三维建模，整体还原了Chave对位段电机配套控制开关的完整外观与结构细节。建模过程中首先依据实物测绘尺寸搭建基础基体特征，通过拉伸、切除、圆角等基础特征命令构建开关的外壳主体，外壳采用分体式结构设计，分为上盖与下壳两部分，建模时严格把控壳体的壁厚参数与卡扣配合位置，确保装配关系符合实际生产的装配逻辑。针对开关正面的操作按键区域，单独构建了黑色启动按键与红色停止按键的独立特征，按键表面的标识符号采用包覆特征实现，还原了实物按键上的功能标识细节，按键与壳体的安装间隙控制在合理公差范围内，还原真实的装配间隙效果。渲染阶段采用SolidWorks内置的Photoview360渲染工具，外壳主体赋予磨砂灰色塑料材质，调整材质的粗糙度与反光度参数，还原工业塑料的哑光质感；黑色按键赋予亮面黑色塑料材质，红色按键选用醒目的哑光红塑料材质，金属部分的侧边装饰条赋予拉丝不锈钢材质，调整材质的纹理方向与金属反光强度，提升模型的真实质感。模型结构上完整还原了开关的外部防护结构、按键操作区域的布局，壳体边角处均做了圆角过渡处理，符合工业电气开关的安全设计规范，整体建模思路遵循从整体到局部的设计逻辑，先确定整体外形尺寸与安装基准，再逐步细化各个功能区域的细节特征，所有特征均保留完整的建模历史，方便后续对开关尺寸、按键布局进行参数化修改调整，可直接用于电机控制回路的装配模拟、电气柜布局演示以及相关教学演示场景使用，模型细节还原度高，各部件比例协调，外观效果贴近实物的工业设计风格。
