双页四孔平开合页结构设计

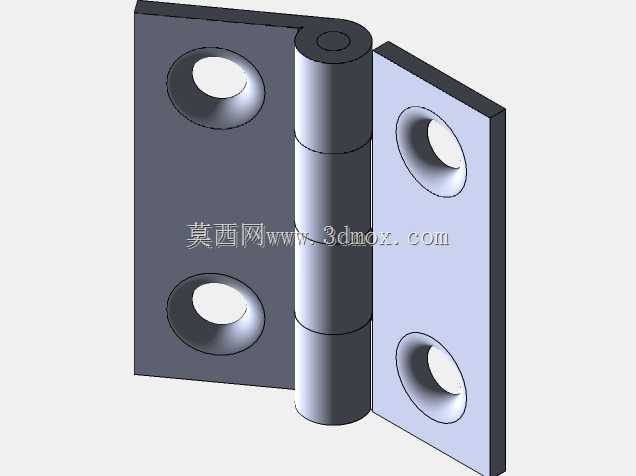

日常做设备护罩、机柜门板、小型箱体检修门的结构设计时，铰接部件的选型和建模是绕不开的环节，这款双页平开合页的结构完全贴合常规工业场景的安装需求，没有多余的冗余设计。从实际使用场景来看，这类合页多用于厚度1.2-2.5mm的冷轧钢板门板、铝型材框架防护门、小型电气柜柜门，也可适配木质设备外罩的铰接安装，核心作用是实现门板与固定框架之间的绕轴转动，同时承担门板的静态载荷，保证开合过程无卡滞、长期使用无下垂变形。设计时优先考虑了安装的通用性，两个合页片分别设置两个沉头安装孔，沉孔深度适配常规M5/M6沉头螺钉，安装后螺钉头完全没入合页表面，不会突出刮蹭周边部件，也不会干涉门板开合的转动轨迹。中间的铰接轴采用三段式卷边结构，将其中一页的轴套做成分段式，另一页的轴套嵌入分段间隙内，这种结构相比通长轴套，能有效降低加工时的同轴度公差要求，装配后转动阻尼均匀，不会出现整根轴配合过紧导致的开合费力问题，同时卷边结构的轴套强度更高，承受径向载荷时不容易出现卷边开裂的情况。做三维建模时，两个合页片的安装面平面度公差控制在0.1mm以内，保证安装后与门板、框架表面完全贴合，不会出现安装翘曲导致的应力集中；合页展开状态下两个页片处于同一平面，闭合时间隙控制在0.3-0.5mm，既不会因为间隙过小出现页片摩擦，也不会因为间隙过大导致门板晃动。安装边界方面，合页总厚度在闭合状态下不超过8mm，安装时距离门板边缘的预留尺寸不小于12mm即可，不需要额外在门板上开避让槽，轴套部分的突出高度控制在10mm以内，适配大部分常规柜体的侧边安装空间，不会和柜体内部的布线、安装元器件产生干涉。实际选型时，单组合页（两个）可承受10-15kg的门板重量，开合角度可达到180度，完全满足常规设备检修门的全开需求，转动部位不需要额外添加润滑脂，依靠钣金件本身的加工精度就能实现长期顺畅开合，建模时已经预留了合理的配合间隙，导入装配体后可以直接做开合运动仿真，验证门板转动过程中与周边部件的干涉情况，不需要二次调整配合公差。
