双页四孔平开合页结构设计方案

　　在各类柜体、设备舱门、小型防护门的结构连接场景中，铰接件是实现门扇绕固定轴转动开合的核心基础部件，本次呈现的双页四孔平开合页结构，是针对常规平开门开合需求设计的通用型铰接方案。从实际应用场景来看，这类合页可适配厚度15-25mm的木质门扇、薄钢板门扇、亚克力防护门，常见于低压配电柜舱门、小型设备检修门、民用家具柜门、工业操作台侧门的安装场景，能够承受单扇门10-25kg的静态载荷，满足日常开合频次下的转动可靠性要求。

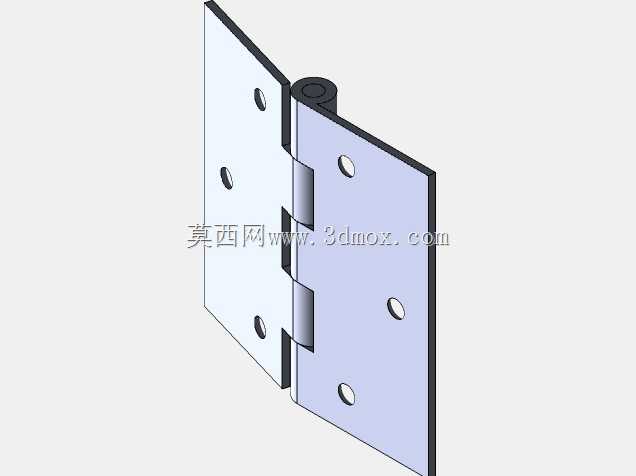

　　从功能特性层面看，该合页采用双页对称式结构，中间通过卷制的筒状轴套配合销轴实现转动连接，转动间隙控制在0.1-0.2mm区间，既保证门扇开合过程无卡滞，也避免间隙过大导致门扇下垂晃动。每片合页页片上设置4个沉头安装孔，孔位沿页片长度方向均匀排布，沉头深度适配M4规格的沉头螺丝，安装后螺丝头完全没入页片平面，不会突出表面刮蹭门扇或周边结构。合页展开状态下两页片共面，闭合状态下两页片可实现0-180度范围内的转动，转动过程中轴套与销轴的接触面积覆盖整个轴套长度，受力均匀，长期使用不易出现局部磨损导致的松动。

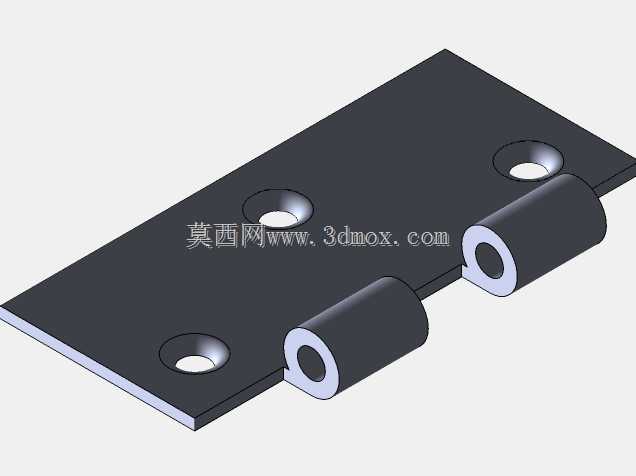

　　设计思路上，首先围绕安装边界做尺寸约束，页片整体采用冷轧钢板冲压成型，单页片长度方向尺寸适配常规门侧边的安装空间，宽度方向不超出门扇侧边厚度范围，避免合页突出门扇侧边影响外观或干涉周边结构。轴套部分采用多段式卷圆结构，相比整段通长轴套，既减少了卷圆加工的工艺难度，也能在销轴装配时预留微小的形变余量，降低装配时的同轴度要求，同时多段轴套的接触点分散，转动时的摩擦力更均匀，开合手感更平顺。页片边缘做了R0.5的圆角处理，避免安装和使用过程中锐边划伤操作人员，所有冲压面去毛刺处理，表面平整无凹凸缺陷，适合后续做喷塑、镀锌、镀镍等表面处理，适配不同使用环境的防腐需求。

　　从安装边界来看，合页销轴中心距离页片安装面的距离经过精准计算，保证门扇开合过程中，门扇侧边与门框侧边不会发生干涉，当门扇转动到90度开启位置时，门扇侧边与门框平面的间隙保持在2mm左右，既不会因为间隙过大影响密封性能，也不会因为间隙过小导致转动时摩擦门框。安装孔的孔距设置符合通用五金配件的安装孔位规范，能够直接替换市面上同规格的常规平开合页，不需要在门扇或门框上重新打孔，降低现场安装的改造成本。页片厚度选用2mm的冷轧钢板，经过冲压成型后整体刚性满足载荷要求，在门扇满载悬挂状态下，页片的形变量控制在0.1mm以内，不会出现长期使用后页片弯曲变形导致门扇下垂的问题。

　　在结构细节处理上，销轴两端采用铆压收口的方式固定，避免合页在开合过程中销轴窜动脱出，铆压后的端头平整，不会突出轴套端面影响安装。轴套内部预留有微小的储油间隙，装配时可填充少量润滑脂，减少长期开合过程中的磨损，提升合页的使用寿命。页片的安装面平面度控制在0.05mm以内，安装后能够与门扇、门框的安装面完全贴合，不会出现局部悬空导致的安装应力集中，保证螺丝锁紧后合页固定牢固，长期使用不会出现松动移位。针对不同的使用场景，该合页的结构也具备一定的改型空间，比如针对潮湿环境使用场景，可以更换304不锈钢板材加工，针对重载门扇场景，可以适当增加页片厚度和轴套直径，提升整体承载能力，基础结构的通用性较强，能够覆盖多数常规平开门的铰接需求。
