平行轴啮合直齿圆柱齿轮组设计

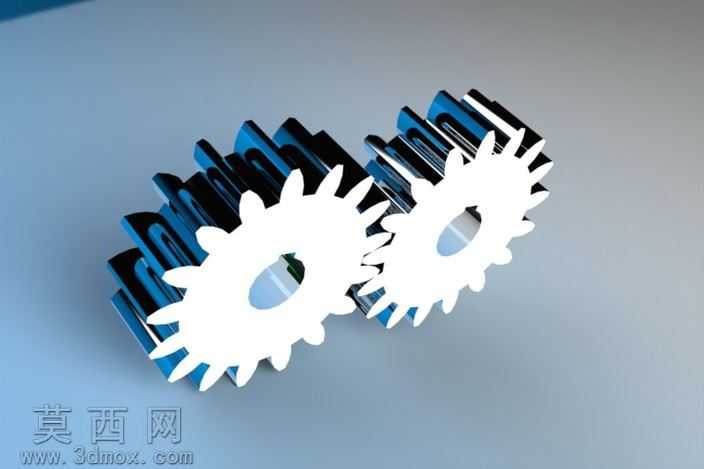

本作品为平行轴传动用直齿圆柱齿轮组三维建模设计，建模过程严格遵循直齿圆柱齿轮的啮合原理，以渐开线齿廓为核心构建基准，先通过参数化绘制单个齿轮的齿顶圆、齿根圆、分度圆基准曲线，精准计算齿距、齿厚、齿槽宽的参数比例，通过阵列特征完成单齿轮的轮齿排布，保证每个轮齿的齿形角度、齿顶倒角、齿根过渡圆角的一致性，避免啮合过程中出现卡滞、应力集中的问题。完成单个齿轮建模后，依据平行轴传动的中心距参数装配配对齿轮，调整两个齿轮的啮合相位，保证轮齿啮合时间隙均匀，齿面接触区域符合传动设计要求，还原真实齿轮传动的配合状态。材质设置上，轮齿主体采用工业常用的合金结构钢材质，赋予金属哑光质感，对齿面啮合区域做细微的粗糙度区分，模拟实际加工后的齿面纹理，齿轮基体部分做统一的金属质感处理，边缘做轻微的倒角高光处理，还原机械加工零件的真实质感。渲染阶段采用柔和的工业产品布光，主光源从斜上方打亮齿轮啮合区域，清晰展现齿廓的渐开线形态与啮合配合关系，辅光源补亮齿轮侧面与齿根区域，避免暗部细节丢失，背景采用浅灰蓝色渐变，突出齿轮主体的结构特征。设计过程中重点考量直齿圆柱齿轮的传动特性，针对平行轴间的动力传输需求，优化轮齿的受力结构，齿根处采用圆弧过渡设计降低应力集中系数，齿顶做微小修缘处理，减少传动过程中的冲击与噪音，保证齿轮组运转平稳，可用于机械传动结构的原理演示、传动方案验证以及相关机械产品的装配设计参考，直观展现直齿圆柱齿轮的啮合传动逻辑与结构特征。
