参数化直齿圆柱传动齿轮三维设计作品

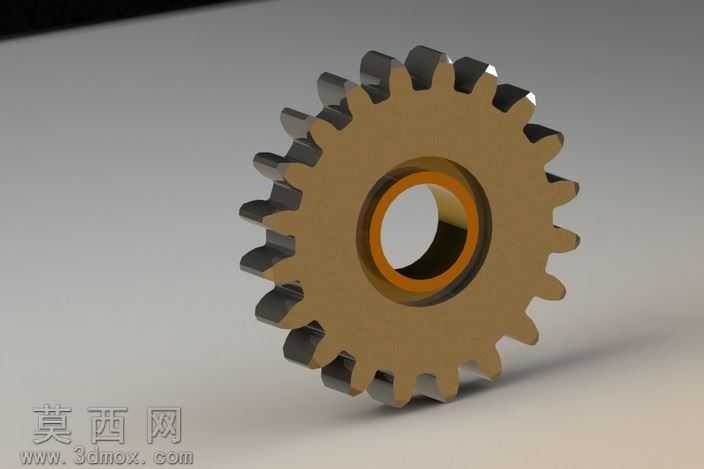

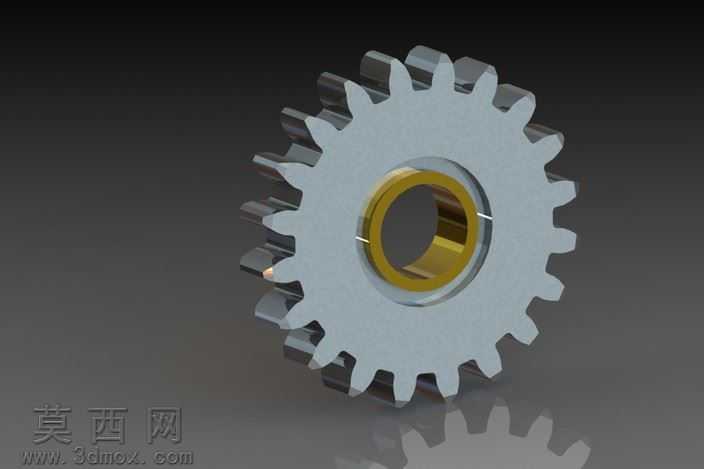

本作品为参数化设计的直齿圆柱传动齿轮，采用三维参数化建模思路完成全流程设计，建模过程中以齿轮传动的核心设计逻辑为基础，将齿数、模数、压力角、齿顶高系数、顶隙系数等核心设计参数设置为可驱动变量，通过参数关联实现齿轮齿廓、轮毂、安装孔等结构的联动调整，无需重复绘制草图即可快速生成不同参数规格的同类型齿轮，大幅提升同类传动零件的设计迭代效率。建模阶段首先通过渐开线方程精准生成齿廓曲线，保证齿形符合机械传动的啮合标准，避免齿形偏差导致的传动卡顿、磨损过快等问题；随后通过圆周阵列完成全部轮齿的排布，严格控制齿距偏差保障传动平稳性，再通过拉伸、切除等特征操作完成轮毂基体、中心安装孔、轴套配合位的结构搭建，整体结构完全匹配实际齿轮的加工工艺要求，可直接对接后续的工程图生成、数控加工编程等生产环节。材质与渲染阶段，轮齿主体采用合金结构钢材质表现，还原钢制零件经精加工后的哑光金属质感，轮毂内嵌的轴套部分采用铜合金材质，通过调整金属粗糙度、反射率参数区分两种材质的视觉差异，场景内添加柔和的环境反射与定向光源，清晰展现轮齿的齿形轮廓、棱边倒角细节与轮毂的配合结构，渲染输出的效果图可直观呈现零件的装配关系与外观特征。设计过程中充分考虑齿轮的实际传动工况，在齿根位置添加了标准圆角过渡降低应力集中风险，中心安装孔与轴套的配合尺寸预留了合理的公差余量，轮齿端面添加了微小倒角去除加工毛刺特征，整体模型几何精度高、特征完整无破面，既可以作为机械传动系统设计中的标准零件调用，也可作为齿轮参数化设计的学习参考模板，帮助设计者理解参数化建模的逻辑与齿轮结构的设计要点。
