圆周运动转曲线运动连杆机构

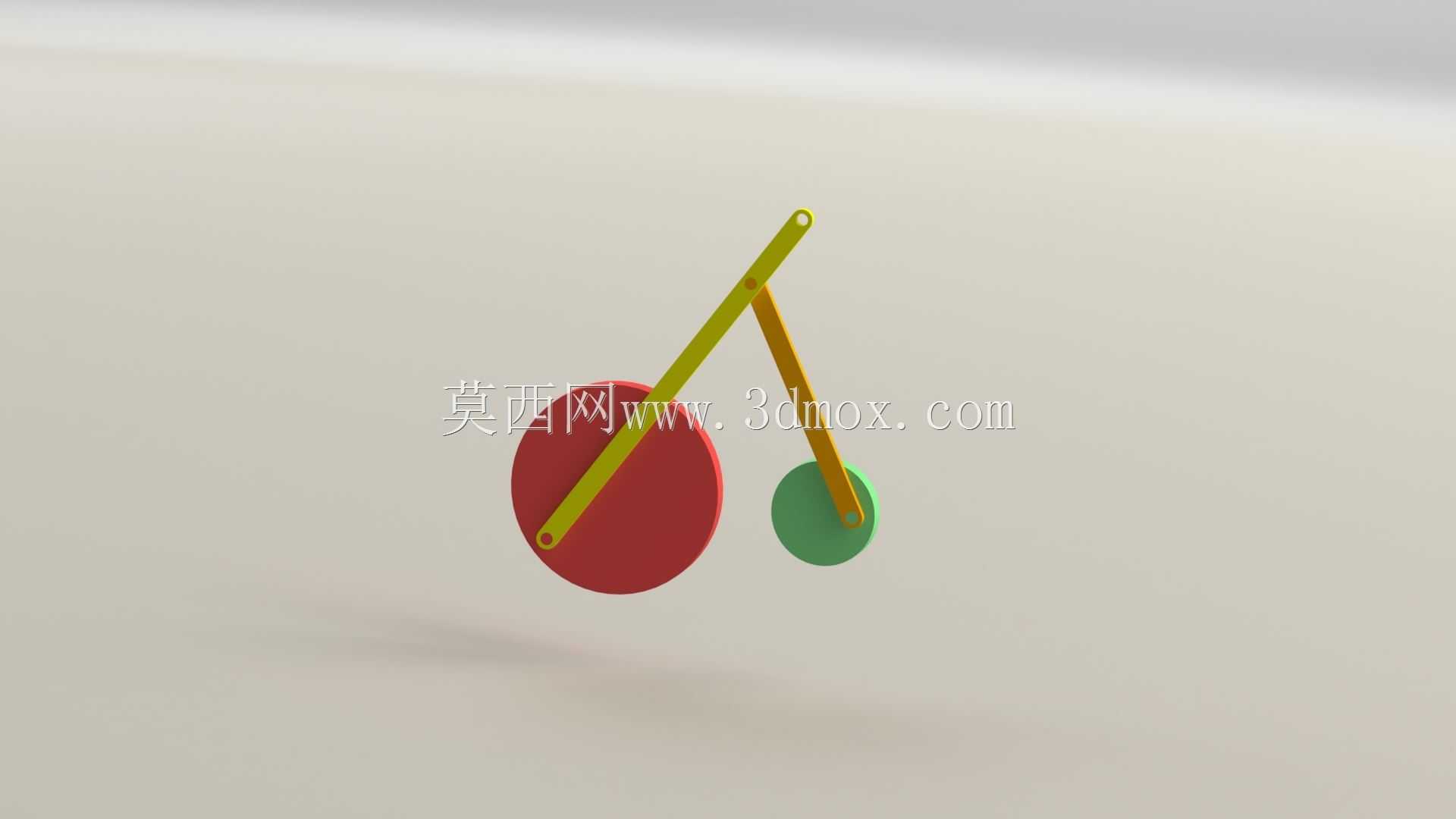

这套机构核心解决的是常规旋转动力输出无法直接生成特定曲线轨迹的工程痛点，在轻工包装、纺织机械、非标自动化送料工位中应用十分广泛，很多需要执行特定往复曲线动作的执行端，都可以通过调整这套机构的参数来匹配动作需求，不需要额外采购复杂的伺服轨迹系统，能大幅降低设备的制造成本与调试难度。从结构组成来看，整套机构包含两个定轴回转轮盘、两根铰接联动的连杆构件，其中直径较大的红色轮盘为主动输入件，与动力源的输出轴直接固连，做定速圆周回转运动，直径较小的绿色轮盘为从动回转件，通过长连杆与主动轮盘偏心位置铰接，短连杆则铰接在两根连杆的衔接位置与从动轮盘的偏心点之间，形成双曲柄联动的铰接结构。设计过程中首先要明确目标轨迹的行程范围、曲线曲率变化区间，以此确定两个轮盘的中心安装距，主动轮盘的偏心铰接点半径直接决定了整套机构的输出行程上限，从动轮盘的铰接点半径则会影响轨迹的弯曲程度，两根连杆的长度配比是调整轨迹形态的核心变量，当调整长连杆与短连杆的长度比值时，从动端的铰接点可以走出椭圆、不规则摆线、类直线往复等多种不同的运动轨迹，适配不同工位的动作需求。安装边界上需要注意，两个轮盘的安装基面需要保证足够的平面度，同轴度误差控制在0.05mm以内，避免回转过程中出现卡滞或连杆受侧向力变形的问题，连杆铰接位置采用间隙配合的销轴连接，预留0.02-0.03mm的转动间隙，同时加注润滑脂降低铰接位置的磨损，整套机构的横向安装尺寸由两轮中心距决定，纵向安装尺寸不超过主动轮盘直径的1.2倍，不需要额外预留过大的安装空间，可以直接集成在设备的安装面板上。实际使用过程中，主动轮盘的输入转速不宜过高，常规工况下控制在60r/min以内即可，避免连杆铰接位置因为惯性冲击出现过早磨损，如果需要更高的运行转速，可以适当降低连杆的重量，采用铝合金材质加工连杆构件，降低运动过程中的惯性载荷。这套机构的核心优势在于纯机械结构实现轨迹转换，不需要电控系统介入，运行稳定性高，维护成本低，在很多低速往复动作的工位上，相比电控伺服轨迹方案有更高的性价比，也不会出现电控系统受干扰导致动作偏差的问题，非常适合在工况复杂、电磁环境较差的生产场景下使用。建模过程中所有铰接位置都保留了实际的装配间隙，轮盘与连杆的连接位置都做了避让倒角，避免运动过程中出现构件干涉，同时可以直接通过调整建模参数里的连杆长度、偏心距、轮盘中心距，快速生成不同轨迹的机构变体，不需要重新搭建整套模型，能大幅缩短同类机构的设计迭代周期。
