卡通城堡造型水烟壶外观结构设计

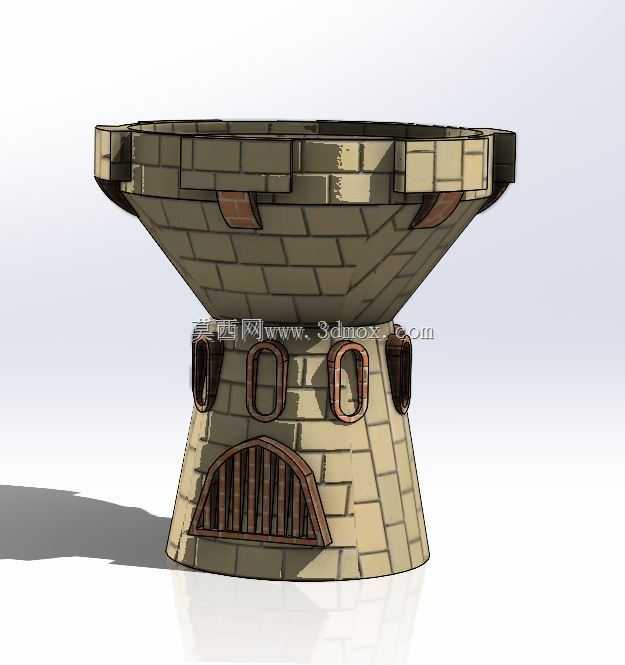

这款创意水烟结构采用卡通城堡的拟人化外观设计，整体采用上宽下窄再收窄的类漏斗式主体轮廓，上部敞口区域做了仿城垛的凹凸边缘处理，块面分割完全参考砖石砌筑的拼接逻辑，每一块仿砖结构都做了轻微的倒角与错位排布，还原砖石堆砌的错落质感，同时在结构衔接处预留了仿木质加固件的嵌装槽位，既强化了复古城堡的视觉风格，也在实际结构上提升了上部敞口与中部锥段的连接强度。中部锥段区域对称布置了四个仿舷窗的环形镂空结构，这类镂空并非纯装饰设计，实际使用时可作为辅助进气的调节通道，通过搭配不同孔径的密封塞就能调整进气量，适配不同吸食习惯的使用需求；下部收窄段正面设计了仿栅栏式拱形门造型，这个区域内部预留了烟丝仓与过滤水路的安装空间，栅栏结构既可以作为装饰元素，也能在内部发热时起到辅助散热的作用，避免外壳局部温度过高影响握持体验。从安装边界来看，整体结构的最大外径集中在上部敞口位置，下部底座直径控制在120mm范围内，放置在常规桌面时不会占用过多空间，底座做了微凸的平底设计，放置时的接触面积足够，日常使用中不易被碰倒，整体高度控制在180mm左右，握持时手部可以刚好环抱住中部锥段，符合日常使用的人机工程学要求。设计过程中特意将所有外部棱角都做了R2以上的圆角处理，避免砖石造型的尖锐边角划伤使用者，外壳的分块设计也考虑了后期开模的脱模角度，所有竖直面都预留了1.5度的脱模斜度，仿砖缝隙的深度控制在0.8mm，既保证视觉上的砖石纹理质感，也不会因为缝隙过深导致积灰难以清理。这类创意造型的水烟产品主要面向休闲娱乐场所、个性烟具收藏以及主题文创场景，相比传统光滑外壳的水烟器具，卡通城堡的拟人化设计更具视觉辨识度，结构上预留的模块化安装位可以适配常规规格的水烟滤芯、烟锅与吸管配件，不需要额外定制专用配件就能完成组装，兼顾了外观创意性与实际使用的通用性。在内部流道设计上，从上部烟锅位置到下部过滤腔的通道做了顺滑的弧面过渡，没有直角弯折区域，能减少烟气流通时的阻力，让抽吸过程更顺畅，同时中部的环形镂空通道可以独立控制开闭，不需要拆解主体就能调整进气比例，适配不同浓度的烟气输出需求。
