汽车轮拱内侧弧形防护壳体结构

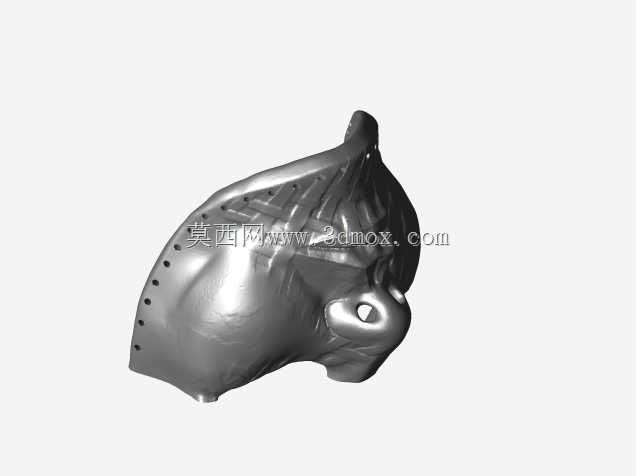

日常做整车底盘周边结构匹配时，这类轮拱内侧的弧形防护壳体是经常要对接的部件，它的核心作用是隔绝车轮高速运转时带起的泥水、碎石，避免这些杂物直接冲击轮舱内部的线束、制动管路以及悬架摆臂等外露构件，同时也能在一定程度上阻隔轮胎滚动产生的路噪向乘员舱传递，优化整车NVH表现。从结构形态上看，这个壳体完全贴合轮舱的弧形空间走向，整体顺着轮胎转动的轮廓做了大弧度弯折，边缘预留的多个安装点位，是用来和轮舱内侧的钣金支架、翼子板内骨做卡扣或者螺栓固定的，设计时需要严格控制壳体和轮胎跳动极限的安全间隙，哪怕是车辆满载、悬架压缩到极限行程，或者转向轮打到最大角度时，壳体都不能和轮胎胎面、胎侧发生剐蹭干涉。做这个部件的三维结构设计时，首先要基于整车的轮心坐标、轮胎包络面反推壳体的内表面边界，所有曲面都要顺着轮胎的运动轨迹做等距偏移，预留足够的安全余量，同时还要避让开轮舱内部的减震器塔顶、制动管路固定卡扣、轮速传感器走线这些已有结构，不能出现安装后和周边构件硬干涉的情况。壳体上局部做的加厚凸台，是对应安装点的受力位置，用来提升卡扣或者螺栓固定处的结构强度，避免车辆长期行驶在颠簸路面时，固定点出现应力开裂导致护板脱落。边缘做的翻边结构，一方面是提升整个薄壳件的刚性，减少车辆高速行驶时气流冲击产生的共振异响，另一方面也能引导泥水顺着翻边流向车底，避免积液渗入护板和钣金的缝隙造成钣金锈蚀。实际装车匹配时，还要考虑护板和翼子板、前后保险杠侧边的搭接间隙，不能出现外观段差，同时要保证拆装轮胎或者检修制动系统时，不需要完全拆除整个护板就能完成操作，预留对应的检修开口位置，降低后期维保的操作难度。这类护板一般采用耐低温、抗冲击的改性PP材质注塑成型，设计时还要考虑注塑工艺的脱模角度，曲面过渡要顺滑，避免出现尖角导致应力集中，同时壁厚要保持均匀，防止注塑成型后出现缩痕、翘曲变形，影响最终的装配精度。
