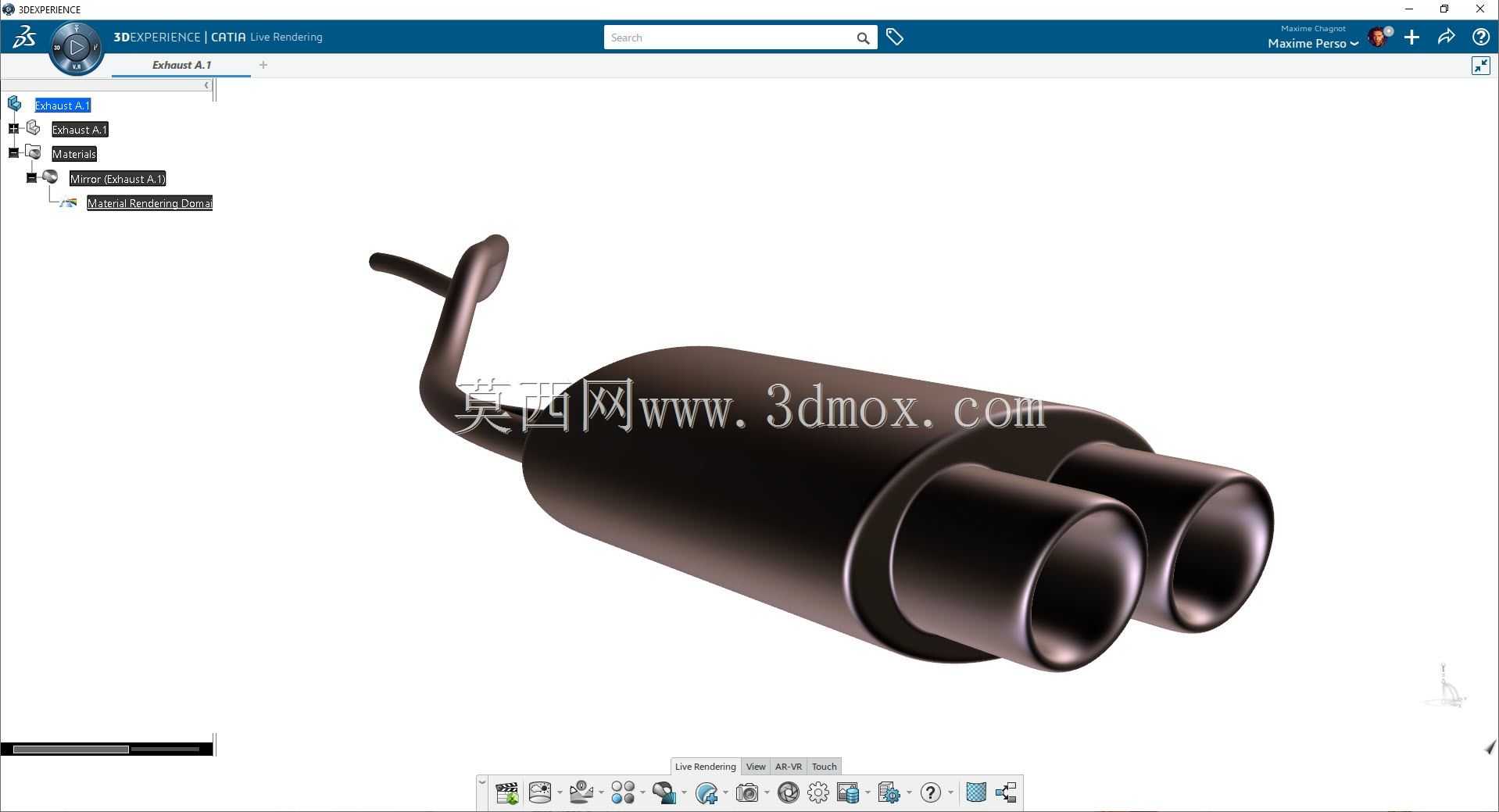

汽车双出尾段排气消音结构设计

这套排气结构针对乘用车后段排气系统开发，核心承担尾气导流、排气降噪、排气背压调控的功能，日常装车场景覆盖家用轿车、运动型乘用车辆的后排气系统改装与原厂配套设计环节。从实际装车的边界约束来看，结构设计阶段优先匹配乘用车后底盘的安装空间，进气端弯管角度严格对照后副车架、后桥的避让间隙做了折弯处理，避免车辆行驶过程中排气结构与底盘悬挂部件、车身钣金发生运动干涉，筒体的吊挂点位置完全对应原车底盘的排气吊耳安装位，无需额外改动车身结构即可完成对位安装。双出尾嘴的伸出长度参照后保险杠的排气预留开孔尺寸做了适配，尾嘴端面与保险杠外表面保持合理安全间隙，避免长期高温排气引发行保险杠饰件老化变形。筒体内部采用多腔室消音结构设计，通过不同腔室的容积配比、穿孔管的孔径与开孔率调整，兼顾排气消音效果与排气通畅度，既能够抑制发动机高转速工况下的排气共振噪音，也不会因为过度的排气阻力影响发动机的动力输出表现。进气端连接管的管径匹配主流乘用车的前段排气管径，对接位置采用标准的法兰密封结构，安装时配合密封垫片即可保证排气系统的密封性，避免尾气泄漏问题。尾嘴采用等径双出布局，出口端做了卷边处理，既能够优化排气流出的气流走向，减少高速排气的紊流噪音，也能提升外观的精致度。建模过程中对筒体的壁厚、连接弯管的弯折半径做了工程化校验，弯折位置的壁厚减薄率控制在合理区间，满足长期高温排气工况下的结构强度要求，避免车辆长期使用后出现排气管道开裂、筒体锈蚀穿孔的问题。整个结构的重心位置经过调整，装车后各个吊挂点的受力分布均匀，不会出现单侧吊耳负载过大导致的排气抖动、吊耳过早老化失效的问题，能够适配日常城市通勤、高速行驶等多种车辆使用场景下的排气系统工作需求。
