异形开孔圆盘切削刃具结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:285504
  • 异形开孔圆盘切削刃具结构设计
  • 异形开孔圆盘切削刃具结构设计
  • 异形开孔圆盘切削刃具结构设计

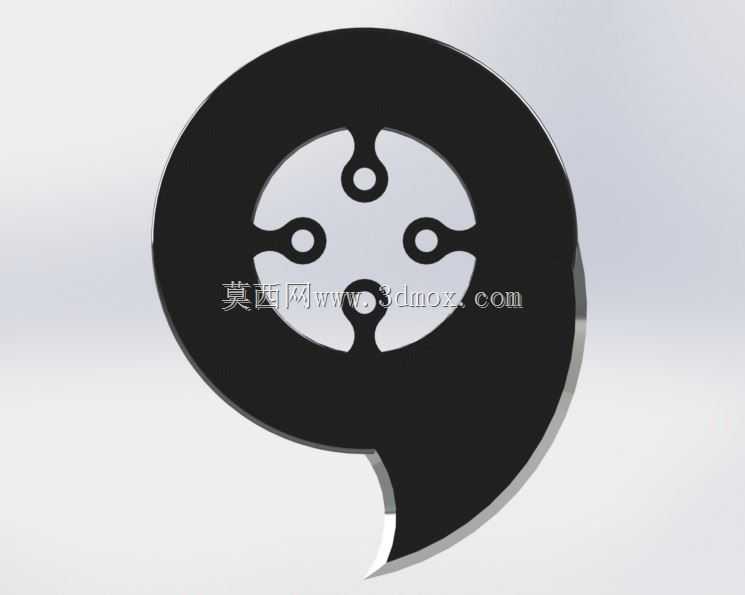

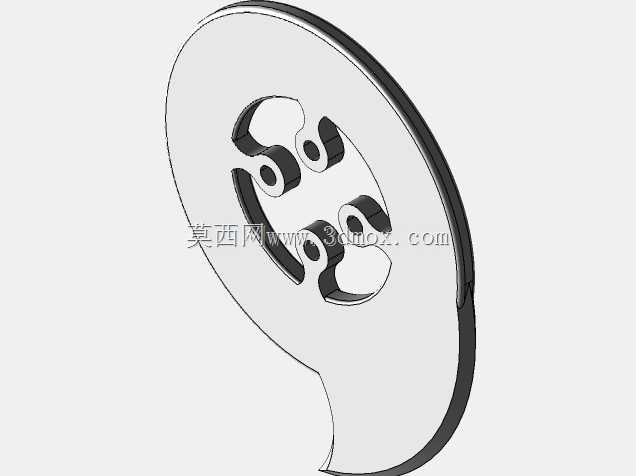

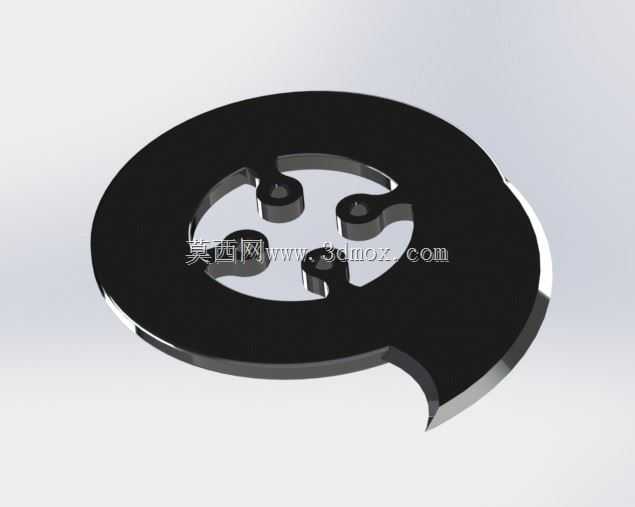

这类圆盘形切削刃具,常被应用在薄膜分切、薄金属带材修边、纸品裁切这类连续走料的加工场景中,安装在对应裁切设备的转轴上,依靠刃口的连续剪切作用完成材料的定宽裁切或者边缘修整,相比直刃裁切,圆盘刃的转动过程可以实现连续无冲击切削,加工出来的材料边缘毛刺更少,断面平整度更高,也能适配更高的生产线走料速度。从结构设计来看,该刃具主体采用薄圆盘结构,刃口设置在圆盘外圆的局部位置,并非整圈全刃设计,这种局部带刃的结构可以适配特定角度的间歇裁切需求,避免非工作段刃口意外接触材料造成划伤。圆盘中心区域设计了对称分布的异形安装孔,这些孔位并非单一的圆孔结构,而是结合了定位卡槽与安装过孔的复合结构,安装时可以直接卡入设备转轴端的定位凸台,不需要额外加装键连接结构,就能传递裁切过程中的扭矩,同时对称的孔位分布可以保证刃具高速转动时的动平衡,避免转动过程中出现偏摆导致刃口崩损或者裁切尺寸偏差。设计这类刃具的时候,首先要确定刃口的工作角度,刃口的楔角需要根据裁切材料的硬度调整,裁切软质塑料或者薄膜类材料时楔角可以做小,保证刃口锋利度,裁切薄金属带材时则需要适当增大楔角,提升刃口的抗冲击能力,避免刃口卷边。安装边界方面,这类刃具的厚度通常控制在2-5mm区间,中心安装孔的定位尺寸需要和设备转轴的安装位做公差配合,一般采用基孔制的间隙配合,保证拆装便捷的同时不会出现过大的安装间隙,刃口的径向跳动量需要控制在0.02mm以内,否则会出现裁切不断、局部毛边的问题。中心区域的异形孔在设计时还要做应力释放处理,孔的转角位置都做了圆角过渡,避免刃具承受裁切冲击力时在孔位转角处出现应力集中导致开裂,刃具的非工作表面会做平整处理,减少转动过程中的空气阻力,也能避免积屑附着在刃具表面影响裁切精度。实际使用中,这类刃具通常会成对配合使用,上下两个圆盘刃以微小的重叠量贴合布置,材料从两个刃口之间穿过时完成剪切动作,因此刃具的端面平整度要求较高,安装时需要保证两个刃具的贴合面平行度误差在允许范围内,否则会出现刃口异常磨损的问题。
