城市通勤自行车金属车架结构设计

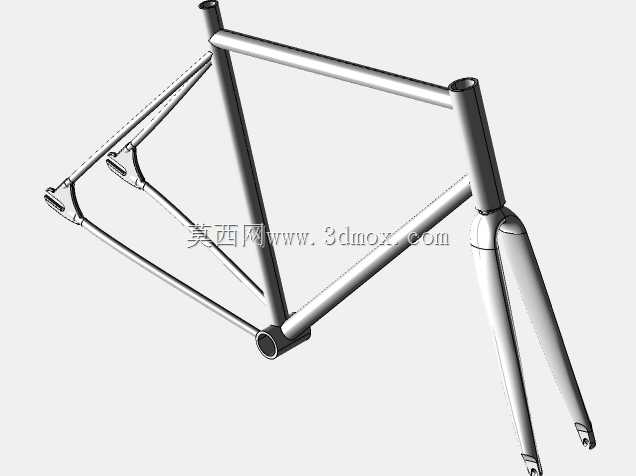

　　这款车架采用经典菱形管材布局，主体由上管、下管、立管、后上叉与后下叉构成，前三角承担踩踏与转向载荷，后三角负责连接后轮并传递制动力。管材连接处采用平滑过渡节点，能够在保证刚性的同时降低局部应力集中，适合城市通勤、短途代步以及日常休闲骑行场景。

　　从实际使用角度看，车架并不追求极端竞速几何，而是兼顾直立骑行姿态与转向灵活性。头管角度相对稳定，前叉叉肩至叉端保留足够长度，可兼容常规圈刹或短臂制动结构；立管位置决定中轴与坐垫的相对关系，直接影响踩踏发力区间；后下叉长度控制在兼顾加速响应与过弯稳定性的范围内，使整车在拥挤道路中更容易操控。

　　设计过程中需要优先确定几个关键边界：头管内径与碗组规格必须匹配，否则前叉舵管无法装入；中轴区域需预留对应轴壳宽度，保证曲柄组和链条线居中；后叉端开档尺寸要与后轮花鼓一致，槽口方向还应方便车轮拆装。座管插入深度、立管顶端夹紧方式以及走线孔位，也都会影响后续零件选型和装配顺序。

　　前叉部分采用一体化叉腿造型，叉桥位置避开轮胎最大包络，叉端开槽用于固定轮轴。若后续装配挡泥板、货架或碟刹组件，需要在相应位置复核孔位与间隙；尤其在转向极限状态下，前轮、前叉、线管和头管之间不能发生干涉。后三角内侧同样要检查轮胎宽度、链条摆动范围和飞轮占用空间，避免大齿比变速时出现擦链。

　　车架受力并不均匀。摇车冲刺时，下管和中轴区域承受较大扭转载荷；落地冲击时，后上叉、后下叉与立管交汇区会反复承受弯曲；制动时，头管、前叉和后叉端则承担额外的纵向力。因此在三维建模阶段，管壁厚度、接头形状和焊缝区域都应围绕这些载荷路径布置，而不是单纯追求外观纤细。

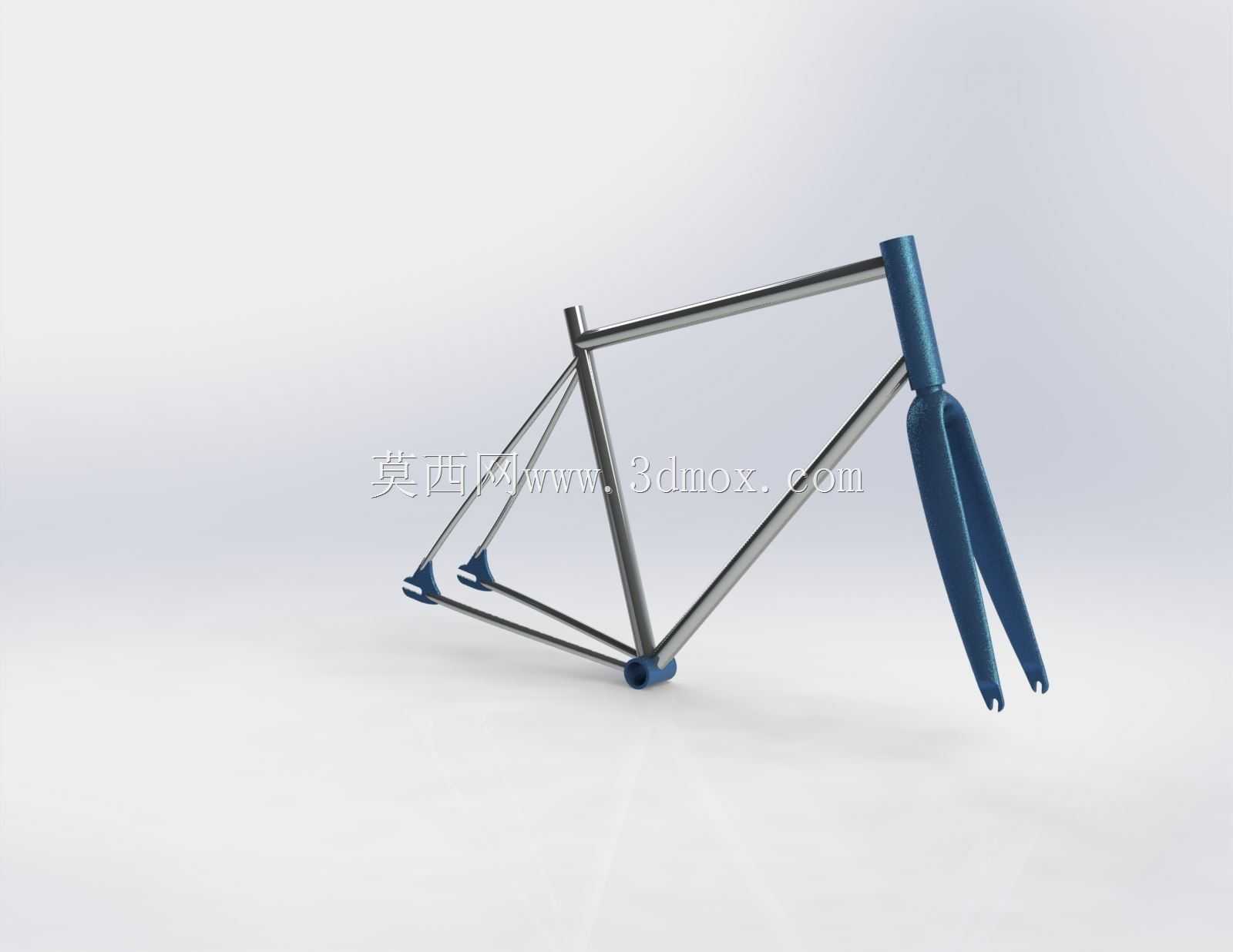

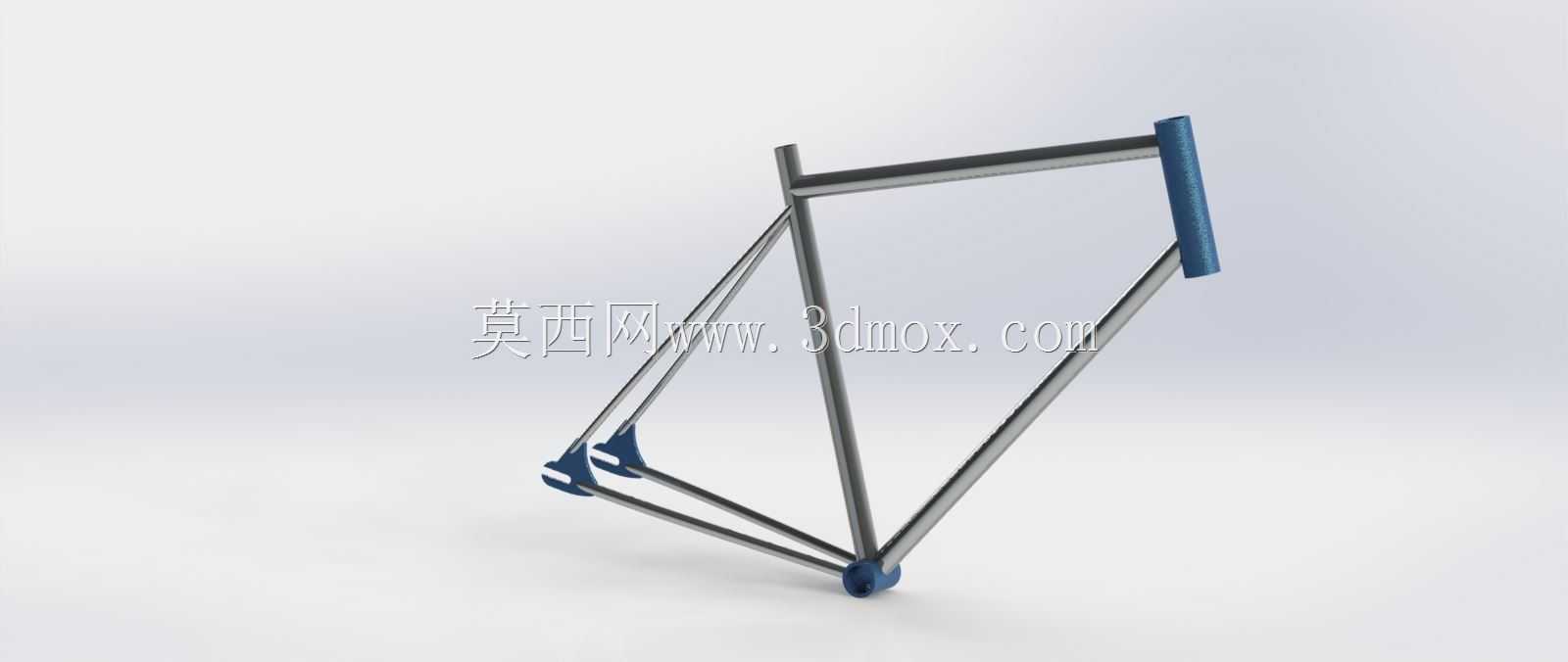

　　管材表面采用简洁金属质感处理，能够清晰呈现管径变化和连接关系，便于结构评审。蓝色前叉与叉端形成视觉区分，也让装配人员快速识别转向系统与后轮安装界面。整体造型没有多余包覆件，说明该模型更偏向底层结构验证，可用于检查五通高度、轮距、轴距、站车高度以及把立安装空间。

　　在整车集成中，车架是所有部件的基准。车把、把立、座管、坐垫、轮组、曲柄、踏板和制动系统都围绕它定位，任何一个安装面偏差都会放大为骑行体验问题。比如头管长度不足会导致垫圈堆叠过高，中轴位置过低会在转弯时磨踏板，后叉端不对称则会让轮组偏摆、链条噪声增加。

　　建模时还应考虑制造可行性。金属管材车架通常涉及切割、弯管、焊接、校正和表面处理，节点处若形成过窄夹角，焊接工具难以进入，后期打磨也会受限。对于需要热处理的材料，接头区域应避免急剧截面变化；对于需要攻丝或焊接螺母的位置，必须预留足够壁厚，防止装配时滑牙或拉脱。

　　从维修与维护角度看，简洁的外露结构有利于检查裂纹、锈蚀和螺栓松动。走线若沿管侧布置，应保持平滑弯曲半径，避免线管急折造成刹车或变速阻力。若后续增加内走线设计，则需要在管内预留穿线通道，并在入口处增加防磨保护，这些都应在结构阶段同步规划。

　　总体而言，该车架模型的价值在于清晰呈现了自行车核心承载结构的空间关系。它既可作为通勤车整车开发的基础骨架，也可用于教学演示、焊接工装设计、零部件干涉检查以及骑行姿态分析。对于结构设计人员来说，真正需要把握的不是单根管材的形状，而是各安装边界之间的协调：让轮组转动顺畅、转向不受限制、踩踏发力直接，同时在长期交变载荷下保持可靠。
