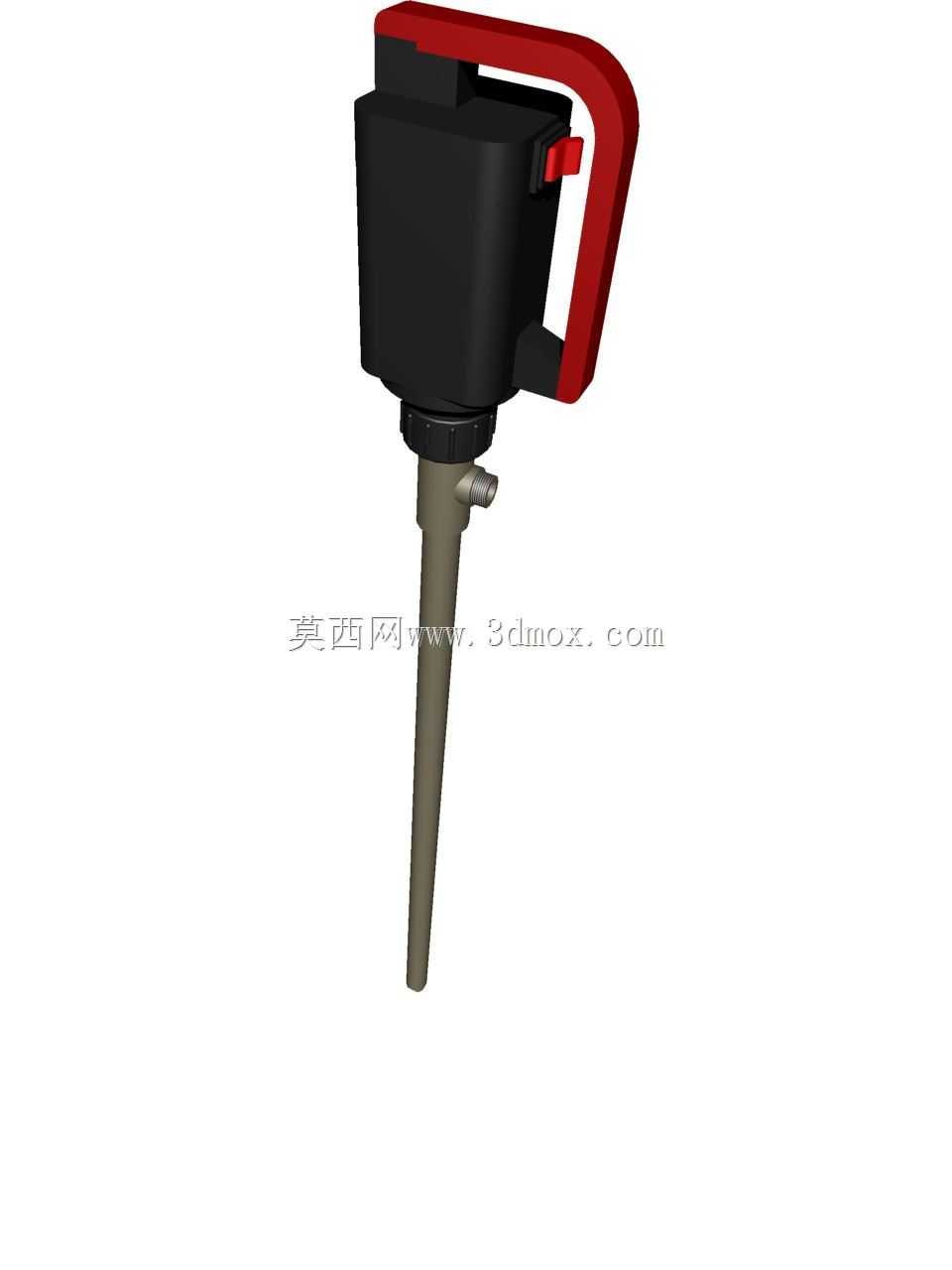

手提式德贝姆插桶筒式泵三维结构

这款手提式筒式泵主要面向小批量流体转运场景设计，常见于车间零散油料分发、仓储工位少量化工溶剂抽取、汽修门店机油加注这类不需要固定管路布设的作业环节，相比大型固定输送泵，它无需提前安装对接管线，单人即可完成取泵、插桶、抽液全流程操作，适配200L标准油桶以及各类小口储液容器的插装使用。从结构设计来看，上部的动力单元采用方正壳体布局，既给内部驱动部件留出足够安装空间，也能在放置时保持稳定不易倾倒，侧边的弧形提手做了贴合手部握持弧度的造型，搬运和持握作业时能减少手部受力疲劳，提手与主体的连接位置做了加强筋过渡，避免长期提举重载时出现连接断裂问题。泵体下部的插入管采用细长锥形结构，能够顺利穿过多数储液容器的小口颈，插入管长度覆盖标准储液桶的深度范围，可保证抽取时能触及桶底残液，减少介质残留浪费，出液口设置在插入管上部靠近动力端的位置，采用侧出式布局，方便外接软管导流，避免出液时与桶口结构产生干涉。设计过程中优先考虑了作业时的操作便利性，开关按键设置在提手下方拇指可触及的位置，作业时无需调整持握姿势即可完成启停操作，动力单元与插入管的连接采用快拆式结构，日常维护时可快速拆分清理内部流道残留的介质，也能根据不同的输送介质需求更换不同材质的插入管部件，适配不同腐蚀性、粘度的流体输送需求。整机的外轮廓尺寸充分考虑了便携性需求，上部动力单元的宽度控制在单手握持可稳定掌控的范围，插入管的外径适配绝大多数标准桶口的尺寸，作业时无需额外加装变径接头即可直接插入桶内，整机重量分布做了优化，持握作业时重心沿插入管轴线分布，减少长时间持握操作的手腕偏转受力。流道设计上做了平滑过渡处理，减少介质在泵内流动的阻力，针对低粘度油料、水性溶剂这类常见输送介质，流道间隙做了匹配设计，既保证输送效率，也避免大颗粒杂质进入泵体造成内部构件卡滞，外部壳体的棱角位置均做了圆角过渡，避免搬运和作业过程中剐蹭操作人员或者容器表面。
