法兰安装式盖型液压泵壳体结构

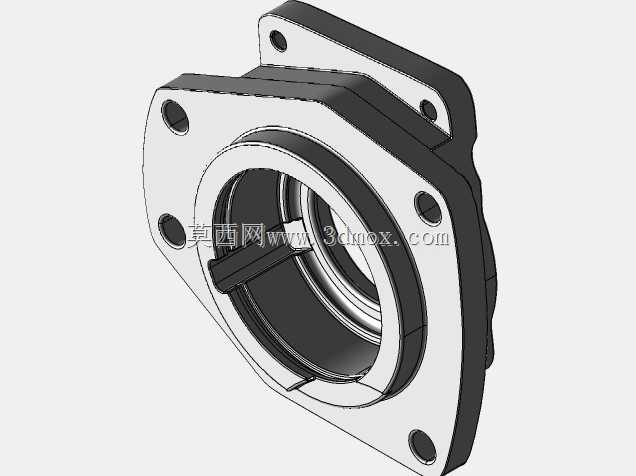

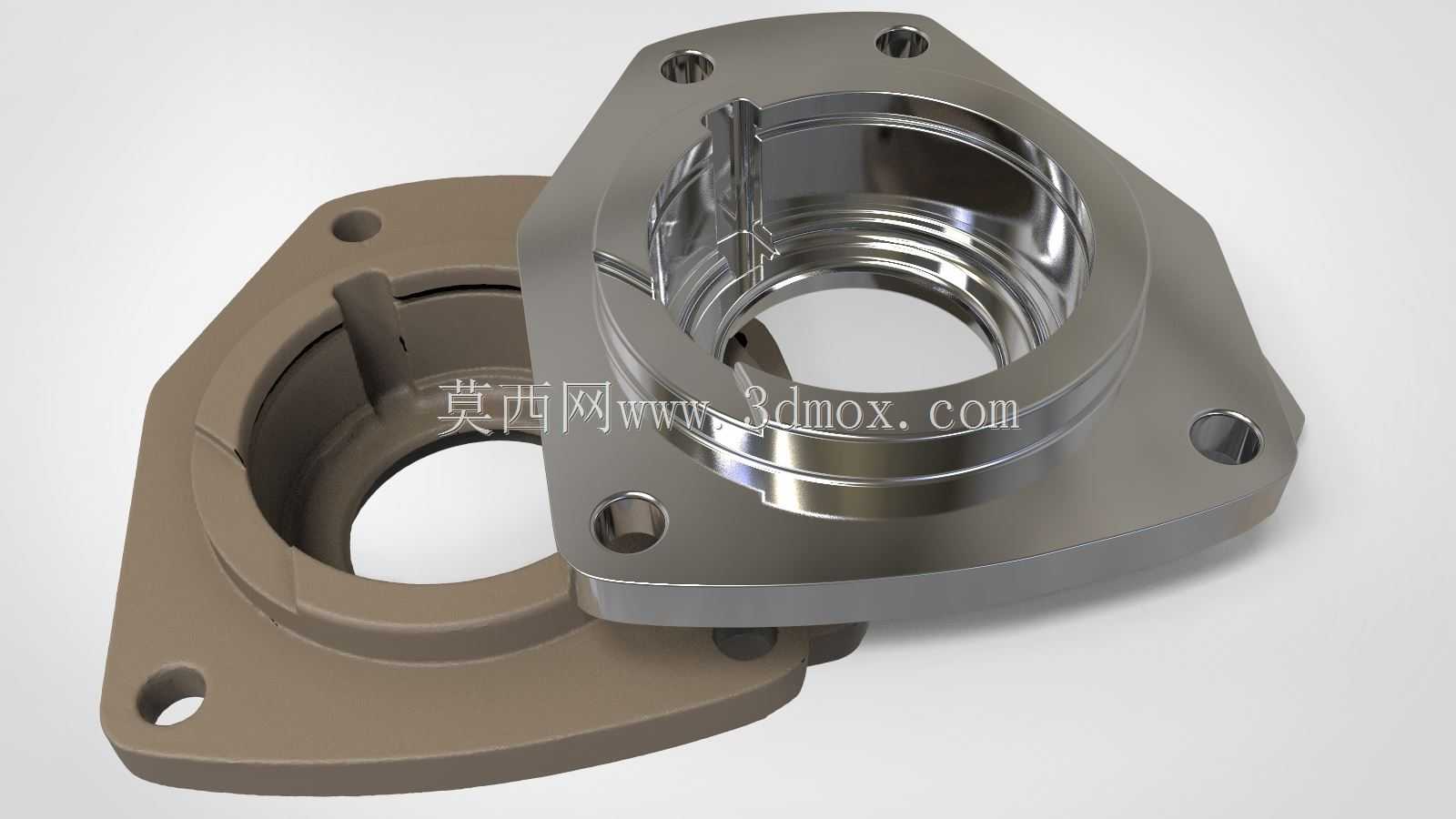

在液压系统的集成化布局场景中，这类盖式结构的液压泵安装端部件，常被用于工程机械、工业机床的液压动力单元前端，承担泵芯腔体封闭、安装定位、油路接口衔接的多重作用，区别于传统轴向串接的泵端盖，该结构采用三角法兰式安装基面，能在有限的安装空间内实现更高的连接刚性，减少泵组长时间运行带来的连接螺栓疲劳松动问题。从结构设计逻辑来看，该部件分为金属密封端与基座配合端两个功能区段，外露的金属加工段内腔设置有多道阶梯环形槽，分别用于安装骨架油封、轴向定位套以及高压密封组件，槽道的同轴度公差直接决定泵轴运转时的密封寿命，建模时需严格控制各阶槽径的同轴度基准统一，避免装配后出现油封偏磨导致的泄漏问题；外侧的三角法兰盘上均匀分布三个安装通孔，孔位的位置度公差需匹配安装基座的螺纹孔位，法兰端面的平面度要求控制在0.02mm以内，保证装配后结合面无高压油渗漏间隙。与金属端配合的基座段采用异型三角轮廓，相比圆形法兰能减少相邻液压阀组的安装干涉，在多泵并联的液压站布局中，这种非圆轮廓的基座能让相邻泵体的安装间距压缩15%左右，提升液压站的空间利用率；基座内腔设置有轴向定位凸台，用于承托泵芯的定子组件，凸台的高度尺寸直接决定泵芯的轴向窜动间隙，设计时需结合泵芯的轴向尺寸链计算公差带，避免间隙过大导致的压力脉动超标，或是间隙过小引发的运转卡滞。从安装边界来看，该部件的最大外轮廓尺寸适配通径20mm规格的齿轮泵或叶片泵安装接口，三个安装孔的中心距适配通用的液压泵安装支架孔系，无需额外制作过渡连接板即可直接替换同规格的传统端盖结构；建模过程中对内腔的流道过渡处做了圆角处理，减少高压油在腔体内的沿程压力损失，同时避免应力集中导致的壳体开裂问题，金属端的外表面做了防锈镀层处理的结构预留，镀层厚度的尺寸补偿已在建模时纳入公差计算，保证装配后各配合尺寸仍在合格区间内。在实际设备维护场景中，这种分体式盖型结构的泵端部件，无需拆解整个泵组即可完成密封件的更换，大幅缩短液压系统的停机维护时间，相比一体式铸造的泵壳，该结构的加工工艺性更优，内腔的密封槽道可采用数控车一次装夹加工完成，减少二次装夹带来的形位公差误差，适合中小批量的液压泵配套生产使用。
