DN80法兰式橡胶挠性膨胀节结构设计

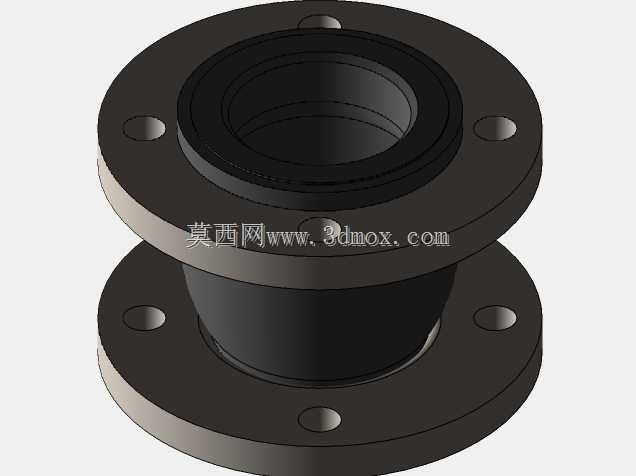

　　在民用建筑给排水、市政热力管网、工业循环水系统以及化工介质输送管线中，管道因介质温度变化产生的热胀冷缩、设备运行传递的机械振动、地基不均匀沉降带来的管线错位，一直是管线运维中需要重点解决的问题，橡胶膨胀节正是针对这类工况开发的管线补偿元件。这款DN80规格的橡胶膨胀节，采用双法兰连接结构，两端法兰匹配AS2129表E标准的3英寸法兰参数，法兰盘上均匀分布螺栓通孔，安装时可直接与同规格管线法兰、设备进出口法兰通过螺栓组紧固，无需额外加工转换连接件，适配多数常规工业管线的安装接口标准。中间的橡胶波纹管主体采用弧形过渡的变径鼓状结构，这种结构设计并非随意造型，而是通过橡胶段的弧形形变预留足够的位移补偿空间，

　　可在允许范围内吸收管线轴向的伸缩位移、横向的径向错位以及小角度的角向偏转，避免硬连接状态下应力集中拉扯焊缝或损伤设备接口。不同于金属波纹补偿器，橡胶材质的本体自带优异的阻尼减振特性，能够有效截断水泵、制冷机组等动设备运行时沿管线传递的振动波，降低管线共振产生的噪音，同时也能减少振动对管线支架、接口密封件的疲劳损伤。在建模过程中，法兰部分的密封面做了凸台处理，与橡胶本体两端的密封唇边贴合，安装时依靠螺栓预紧力挤压密封唇边实现端面密封，无需额外加装密封垫片即可满足常规压力工况下的密封要求；法兰盘上的螺栓孔位置度严格匹配对应标准的孔距参数，避免现场安装时出现孔位错位无法穿装螺栓的问题。橡胶段的壁厚设计兼顾了形变能力与承压能力，

　　过薄会导致承压不足容易鼓包破裂，过厚则会降低橡胶段的形变自由度，削弱补偿与减振效果，鼓状结构的最大外径控制在合理范围内，不会因为本体尺寸过大挤占管线周边的安装空间，安装时只需在两端法兰连接处预留足够的螺栓操作空间即可，无需额外设置专门的补偿器安装井室，适配室内外架空、管沟敷设等多种管线布设场景。这类橡胶膨胀节常安装在水泵进出口、换热设备接口、长距离直埋管线的分段位置，以及管线穿越建筑沉降缝的两侧，通过自身的柔性变形抵消各类位移与振动影响，提升整个管线系统的运行稳定性，降低接口渗漏、管线开裂的故障概率。
