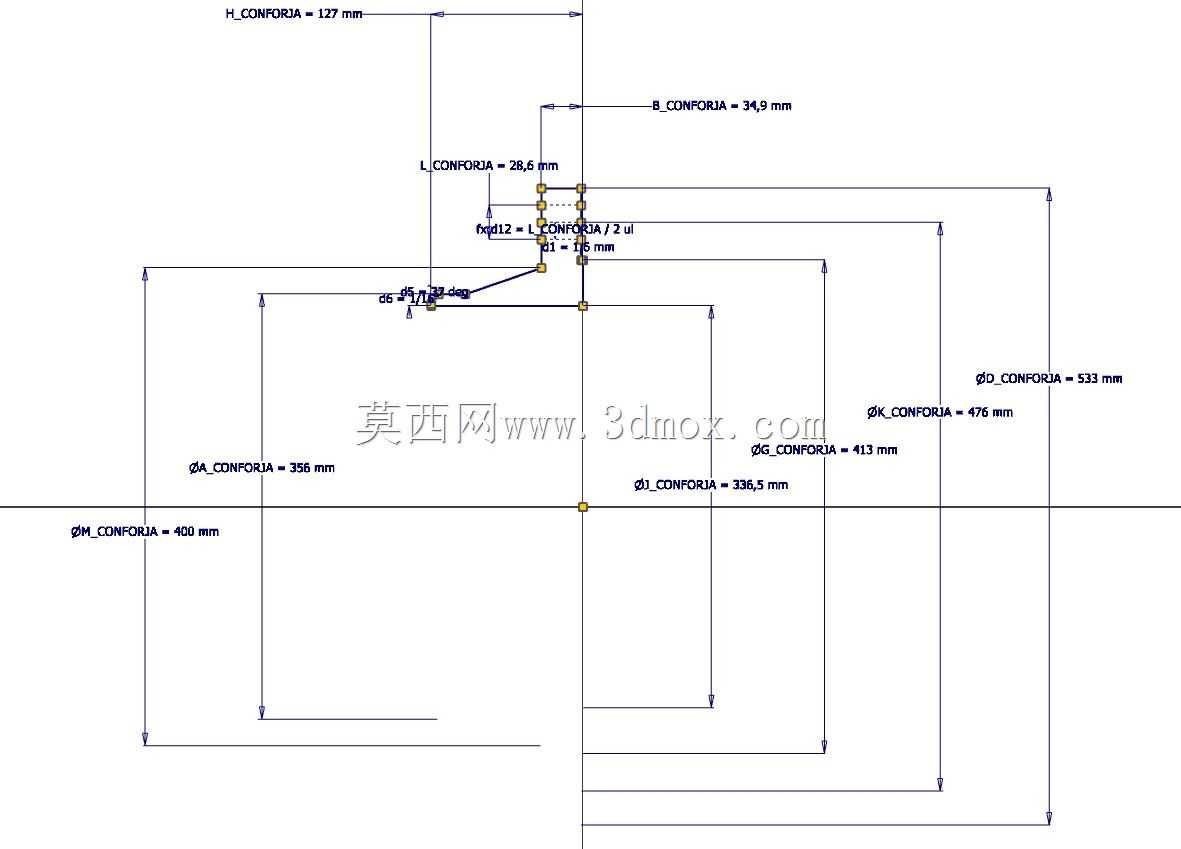

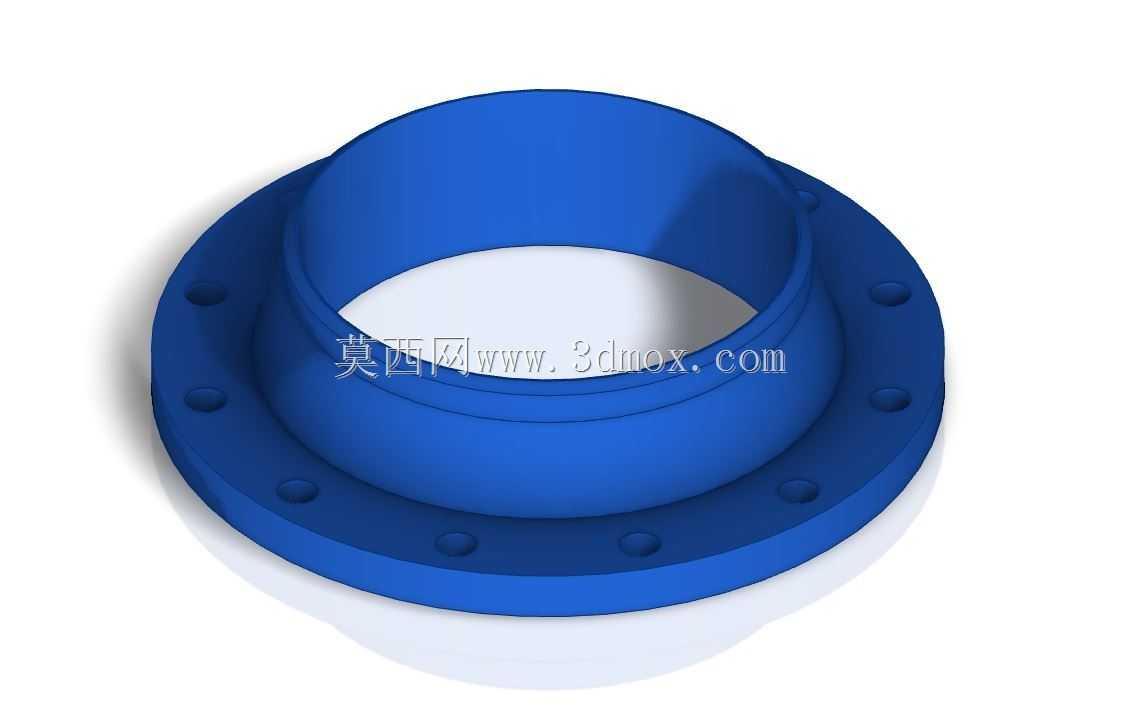

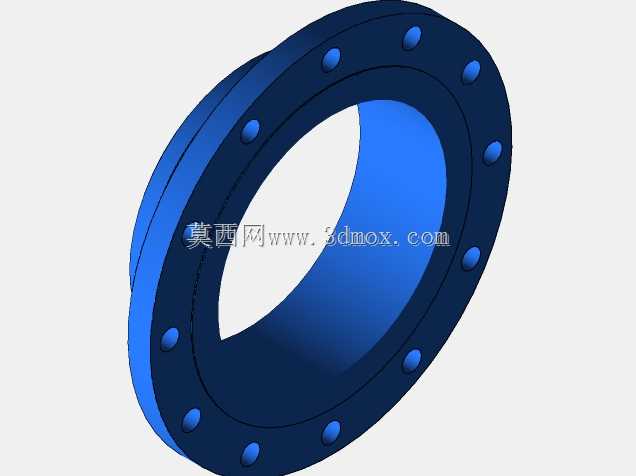

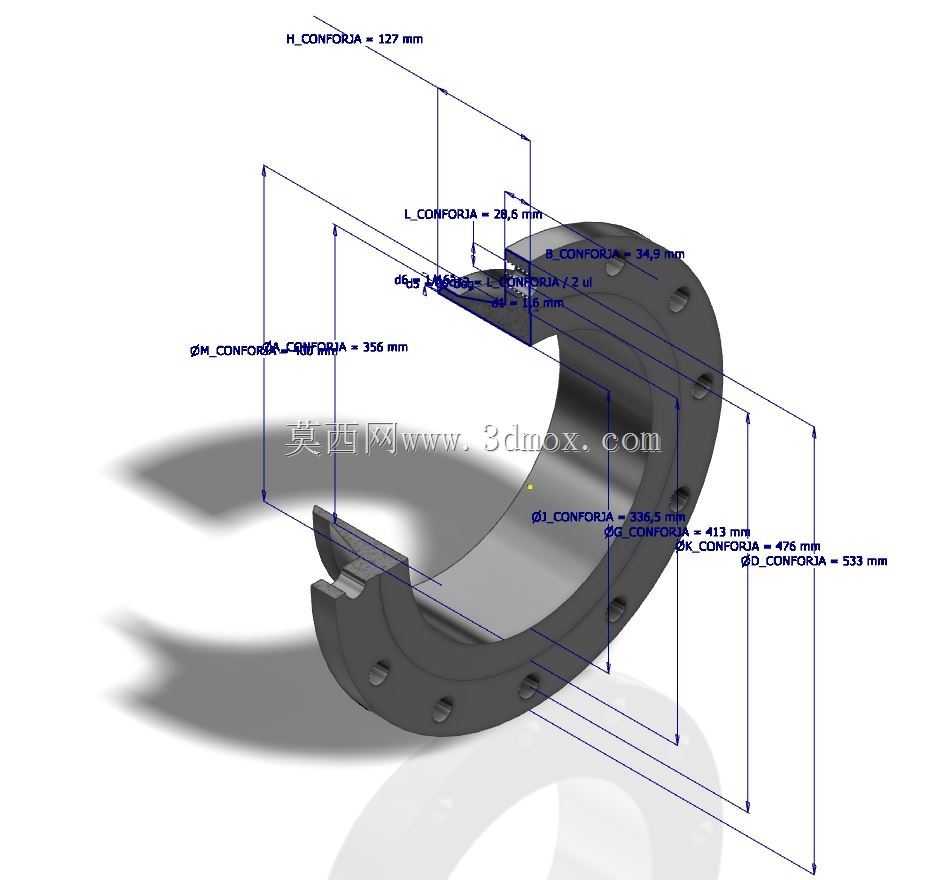

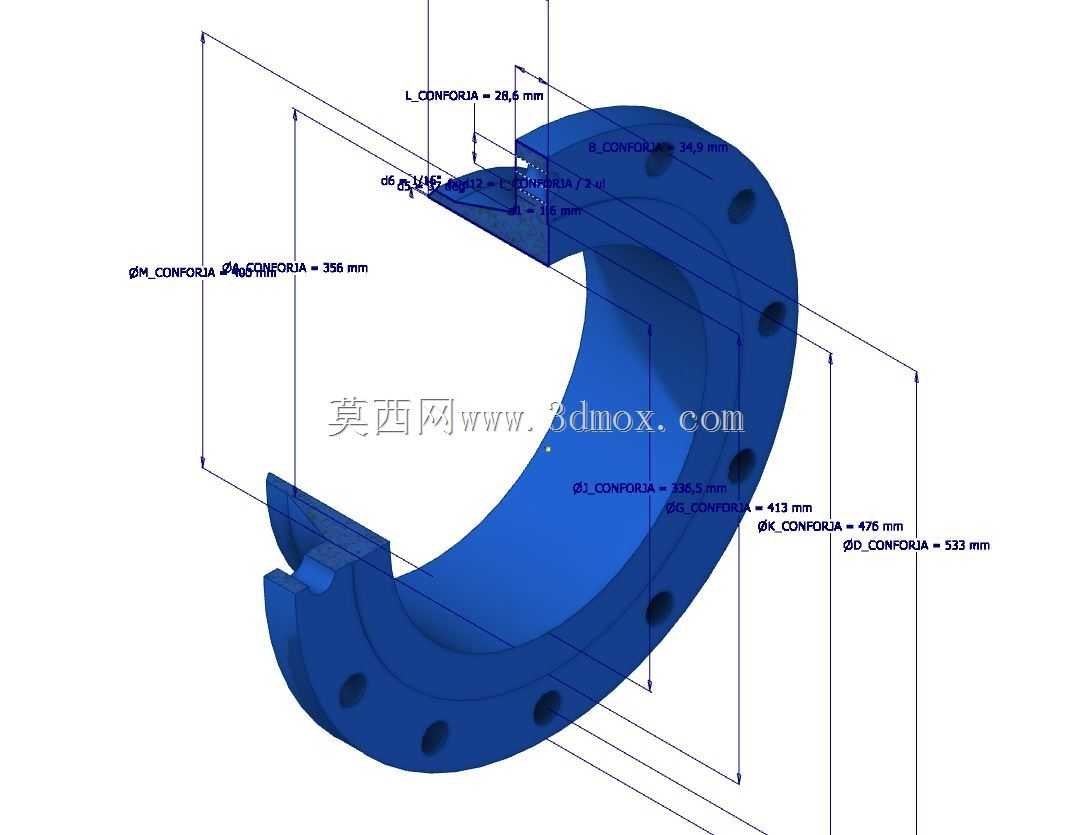

ANSI B16.20标准参数化焊颈法兰结构

在石油化工、市政给排水、长输管线、热力管网等承压管路系统的搭建与运维场景中，焊颈法兰是实现管段对接、管路与阀门/泵体/压力容器等设备端口连接的核心承压连接件，其结构合理性直接决定整个管路系统的密封可靠性与承压能力。这款遵循ANSI B16.20标准设计的参数化焊颈法兰，采用带颈对焊的结构形式，颈部为平缓过渡的锥段结构，相较于平焊法兰，能通过锥段的刚度传递有效分散法兰盘与管壁连接处的应力集中，适配高压、高温、存在管路振动或温度交变的复杂工况，可有效避免焊缝区域因应力突变产生的疲劳开裂风险。设计过程中以参数化逻辑搭建全尺寸关联模型，所有关键尺寸均与标准规格表形成联动映射，使用者仅需调整对应规格的参数表条目，即可快速生成对应压力等级、公称通径的法兰模型，无需重复绘制草图与特征，大幅提升不同项目的选型建模效率。从结构细节来看，法兰盘沿圆周均匀分布螺栓通孔，孔位的节圆直径、孔径尺寸、螺栓数量均严格匹配对应压力等级的标准要求，保证与配对法兰、密封垫片的安装适配性；法兰密封面的加工精度与尺寸公差严格遵循标准要求，可适配缠绕式垫片、金属环垫等多种密封形式，满足不同介质、压力等级下的密封需求；颈部的锥度设计充分考虑焊接施工的操作空间，端部的坡口尺寸符合管道焊接的通用工艺要求，可直接与同规格的无缝钢管完成对焊连接，焊接后焊缝区域受力均匀，能承受管路运行中产生的轴向拉力、径向弯矩与压力波动带来的交变载荷。安装边界层面，法兰的整体外径、颈部长度、密封面凸台高度等尺寸均严格控制在标准规定的公差范围内，在多管段并行排布的管路布局中，不会出现相邻法兰干涉、螺栓安装空间不足的问题；法兰背部的螺栓接触面预留了足够的扳手操作空间，无论是采用手动扭矩扳手还是液压扳手进行螺栓预紧，都能顺利完成操作，保证每个螺栓的预紧力均匀分布，避免因预紧力不均导致的密封面偏压、泄漏问题。在实际工程应用中，这类参数化法兰模型可直接嵌入管路系统的整体装配模型中，用于管路应力分析、安装干涉检查、预制件加工出图等环节，能有效减少设计阶段的重复建模工作量，同时避免因手动建模尺寸偏差导致的现场安装错配问题，尤其适合批量管路设计、标准化项目的快速建模需求。
