机加工快速压紧工装夹具结构设计

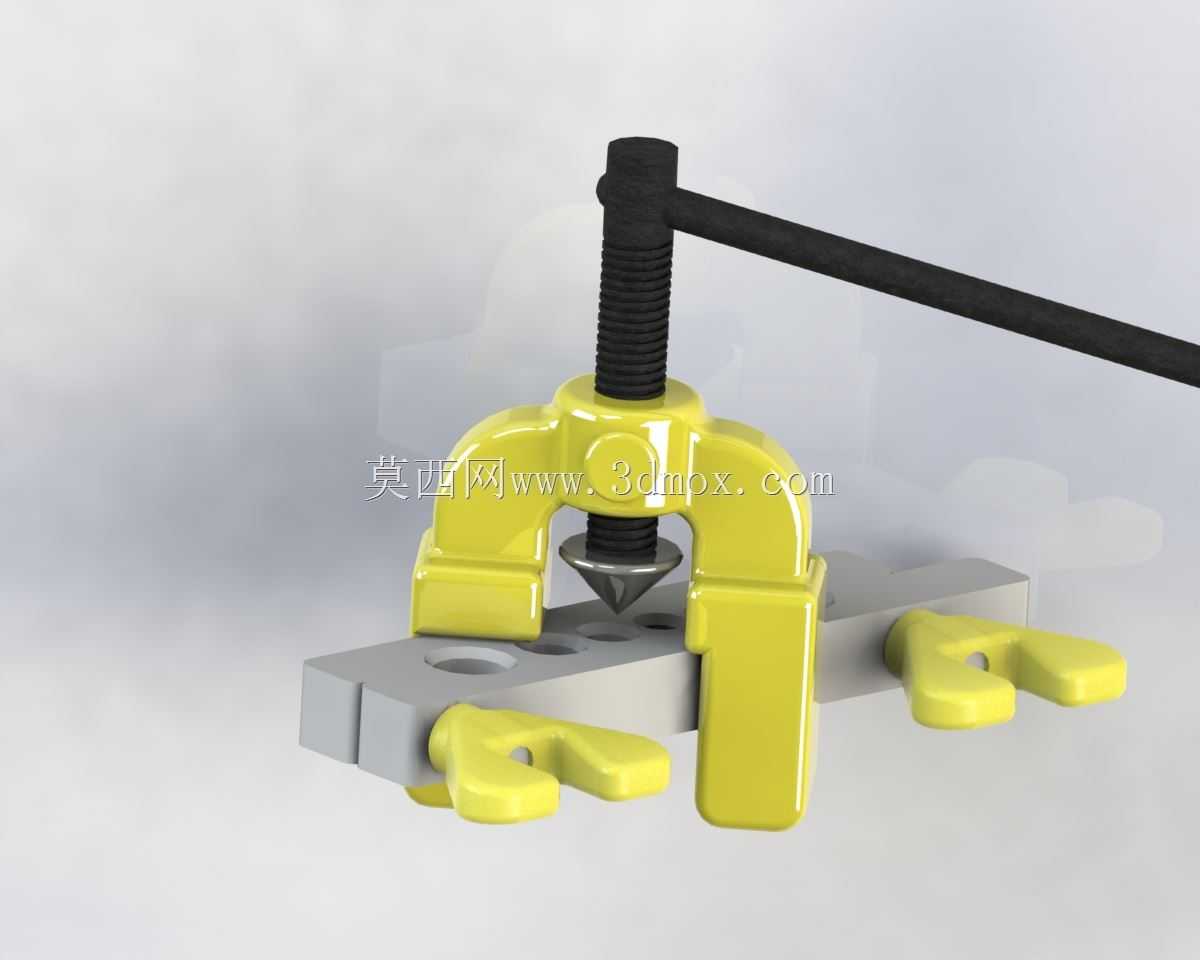

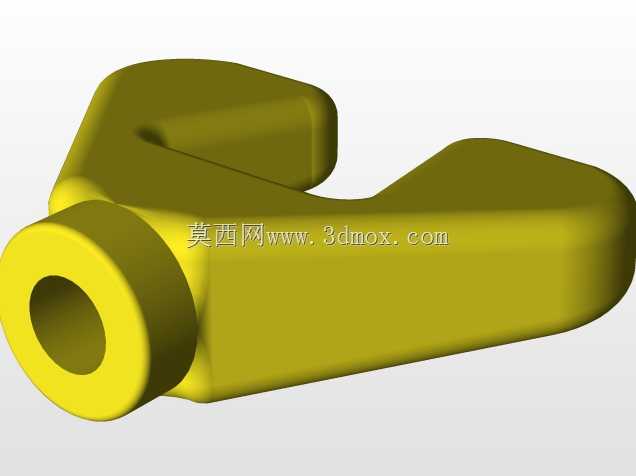

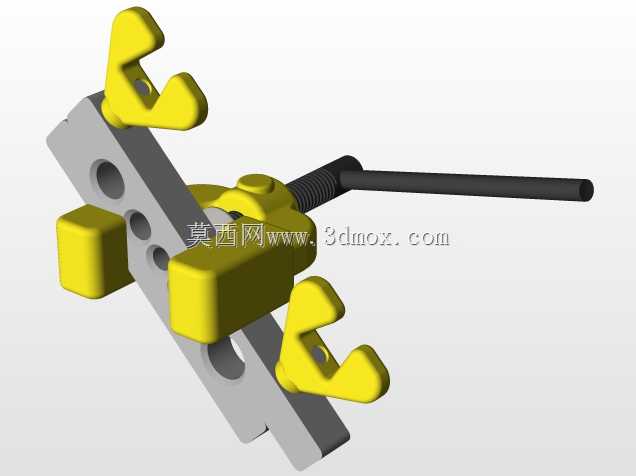

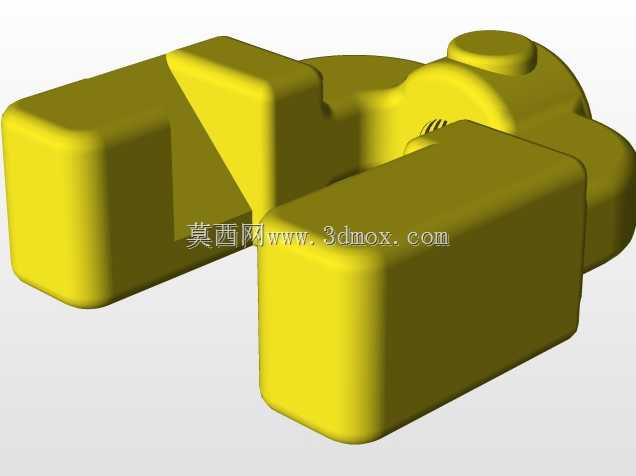

这款压紧类工装夹具，主要面向小型机加工工位、钳工划线工位、小型零件检测装夹场景设计，核心作用是在工件进行钻削、铣削、划线、尺寸检测工序时，提供稳定的压紧约束力，避免工件受切削力、外力触碰产生位移，保障加工或检测精度。从结构设计逻辑来看，整套夹具采用分体组合式思路，主体承载座为带标准安装槽的平台基座，基座上预留等间距排布的定位孔，可适配不同长度的压紧臂安装位置，无需额外定制适配块就能覆盖一定尺寸范围内的工件装夹需求。顶部的施压组件采用梯形螺纹传动结构，螺杆顶端配套加长力臂杆，操作人员无需借助额外扳手类工具，手动转动力臂即可带动底部的锥形压头下行，锥形压头的尖端设计可以自适应工件表面的微小不平整，避免压合过程中出现点接触打滑的问题，同时压头与螺杆采用活动连接结构，压合时压头可自适应微小角度偏转，保证压紧力均匀传递到工件表面。两侧的黄色压紧臂为对称式结构，臂身采用加强筋结构提升刚性，下端的勾型压脚直接贴合工件上表面，压脚接触面做了加宽处理，增大与工件的接触面积，避免压伤工件表面，同时压脚位置可沿臂身滑槽调整，适配不同宽度的工件装夹。整套夹具的安装边界适配常规小型机用工作台的T型槽间距，基座厚度控制在合理范围，不会过多占用Z轴加工行程，安装时可通过T型螺栓直接固定在工作台槽内，无需额外制作转接板。在实际使用场景中，这类夹具相比传统的螺栓压板装夹，装夹效率可提升40%以上，无需反复调整多组螺栓的压紧力，单人操作即可快速完成工件的装夹与拆卸，尤其适合小批量多品种的零件加工场景，可大幅减少装夹辅助时间。设计过程中重点考量了操作的便捷性，力臂杆的长度经过力学测算，手动施加的力经过螺纹增力后，可产生足够的压紧力满足常规轻载切削的装夹需求，同时不会因为力臂过长导致操作人员施力过大造成螺杆过载变形。所有活动连接部位都预留了合理的配合间隙，长期使用产生磨损后，可通过更换易损件快速恢复夹具精度，基座、压紧臂、螺杆等核心部件采用不同材质匹配功能需求，基座采用高强度铸铁保证整体稳定性，压紧臂采用锻件提升抗冲击性能，螺杆采用中碳钢调质处理提升螺纹耐磨性，各部件的表面处理也适配车间多油污、多切削液的使用环境，避免长期使用出现锈蚀卡滞的问题。
