空气离心径向压缩机叶轮结构设计

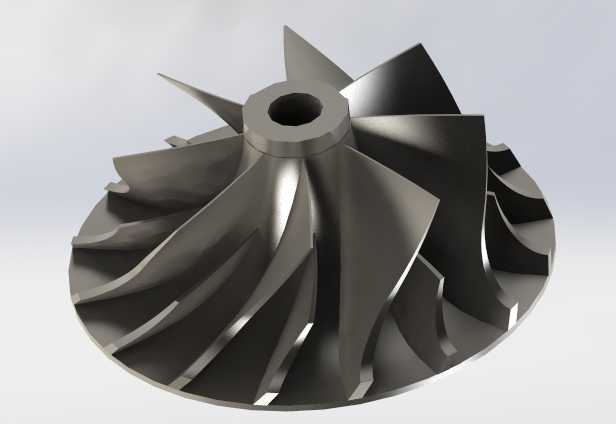

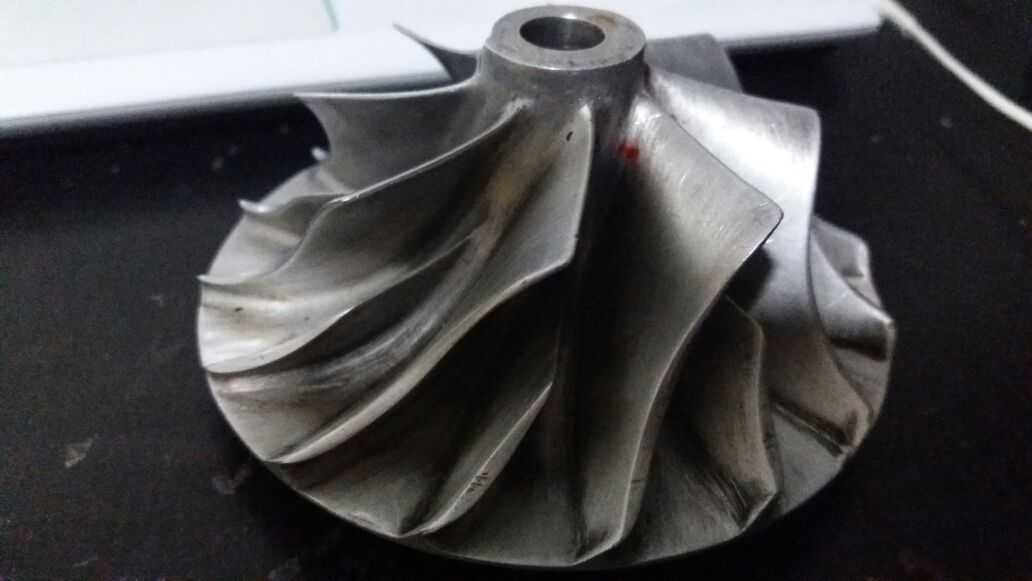

该径向压缩机核心叶轮部件，主要应用于中小流量高压比的空气压缩场景，覆盖工业气动系统供气、车用涡轮增压进气增压、小型空分设备气源供给、燃料电池空气供给等多个工业领域，是离心式空气压缩设备完成动能向压力能转换的核心做功部件。在实际设备运行过程中，该叶轮随主轴高速旋转，通过叶片对进入流道的空气做功，持续提升空气的动能与压力，后续经扩压器、蜗壳等配套部件的导流扩压，最终输出满足压力与流量要求的压缩空气，为下游用气环节提供稳定的动力气源。从功能特性来看，该叶轮采用三元扭曲叶片设计，叶片沿径向从中心轮毂向外缘平滑延伸，型线经过气动优化，能够有效降低叶轮内部的气流分离损失，提升压缩效率，同时兼顾宽工况运行的适应性，在不同转速与进气流量条件下都能保持稳定的做功能力，避免喘振等异常工况的过早出现。在设计思路层面，该叶轮采用半开式结构设计，中心设置与主轴配合的安装轴孔，轴孔的尺寸公差与形位公差严格匹配对应主轴的配合要求，保证高速旋转下的同轴度，降低运行振动；叶片前缘做了圆弧修型处理，能够适配不同进气角度的来流，减少进气冲击损失；叶片尾缘与轮盘外缘齐平，保证气流流出叶轮时的均匀性，降低后续扩压环节的流动损失。轮毂部分采用等强度设计思路，从中心轴孔位置向外缘逐渐平滑减薄，在保证结构强度满足高速旋转离心力要求的前提下，尽可能降低叶轮自身重量，减少主轴的转动惯量，提升设备的动态响应速度。从安装边界来看，该叶轮的轴向定位依靠中心轴孔的轴肩与锁紧螺母配合完成，径向定位依靠轴孔与主轴的过盈配合实现，安装时需要保证叶轮背面与密封组件的间隙处于合理区间，既避免运行过程中出现动静摩擦，又能减少级间漏气损失，提升整体压缩效率；叶轮外缘与壳体之间的间隙也经过严格控制，在适配热膨胀变形量的前提下，尽可能减小间隙漏气损失，保证设备的运行效率。
