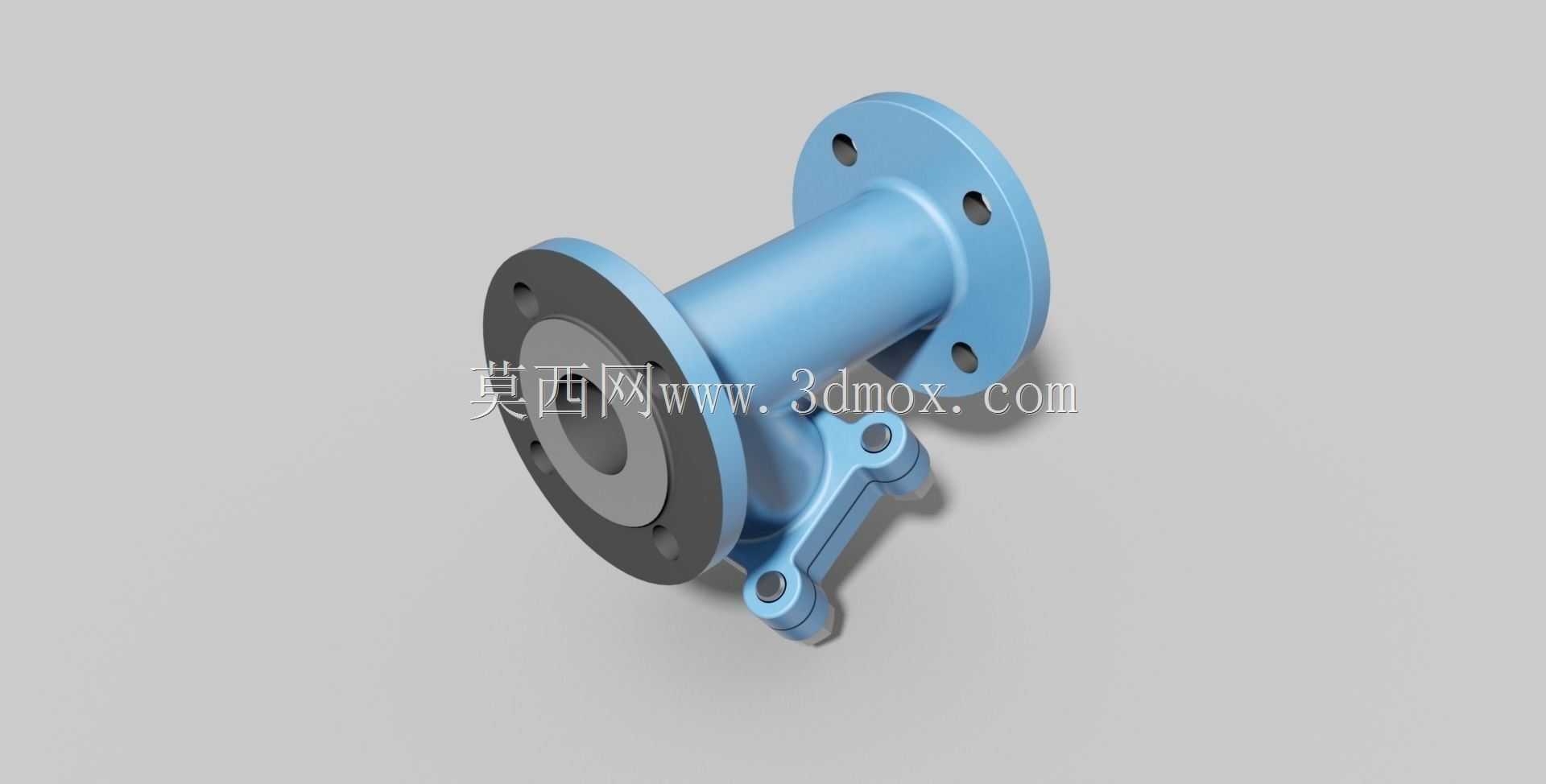

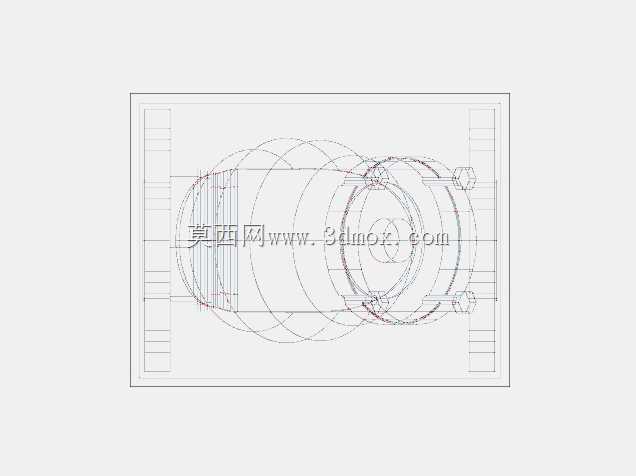

法兰连接式管道粗滤器三维结构

在工业流体输送管路的设计选型中，这类法兰连接的粗滤装置常被布置在泵入口、控制阀上游等关键节点，核心作用是拦截流体内裹挟的焊渣、锈蚀碎屑、施工残留硬质颗粒，避免下游精密运转部件、密封副被硬质杂质刮擦损伤，是管路系统开机冲洗阶段、长期运行阶段都不可或缺的保护类部件。从结构设计逻辑来看，该款粗滤器采用直通式筒体结构，两端为标准凸面法兰对接界面，法兰盘上的螺栓孔位匹配对应压力等级的管道法兰安装尺寸，安装时无需额外改接管路，直接嵌入管线法兰段即可完成固定，筒体侧面设置的快开式压盖结构，是为了后期无需拆解整段管路，就能快速打开滤腔取出内置滤网完成杂质清理，降低运维阶段的拆装工作量。从安装边界来看，该滤器的轴向长度、法兰外径、螺栓孔中心距均匹配同通径工业管路的安装空间要求，安装时需注意预留侧面压盖开启的操作空间，避免周边管线、支架遮挡快开结构的操作行程，同时滤器本体的支撑耳座可搭配管路支架做承重固定，避免长管线运行中滤器段承受额外的管路弯矩造成密封面渗漏。功能层面，粗滤器的滤腔通流截面做了渐扩设计，流体进入滤腔后流速适当降低，大颗粒杂质在重力作用下会沉降到滤腔底部，不会持续附着在滤网表面造成通流阻力快速上升，相比直角式滤器，直通结构的流阻更小，适合大流量、低扬程的输送工况使用。在不同应用场景中，这类粗滤器可根据输送介质的特性更换不同过滤精度的内置滤网，输水工况可选用冲孔网加编织网的双层结构，输油工况可选用适配油品粘度的金属滤网，化工流体输送则可更换耐腐蚀材质的滤件，本体的铸钢材质基础结构可适配多数常规工业流体的输送要求，密封面采用的平垫密封结构可满足中低压管路的密封需求，避免运行中出现介质渗漏问题。建模过程中，法兰盘的密封面凸台高度、螺栓孔倒角、快开压盖的铰接结构、锁紧卡扣的配合间隙都做了符合机械加工公差的细节还原，可直接用于管路布置的干涉校验、运维操作空间模拟，也可作为同类型滤器结构优化设计的参考基础，帮助设计人员快速完成管路辅件的选型匹配与布局调整。
