食品制药管路用无菌空气组结构设计

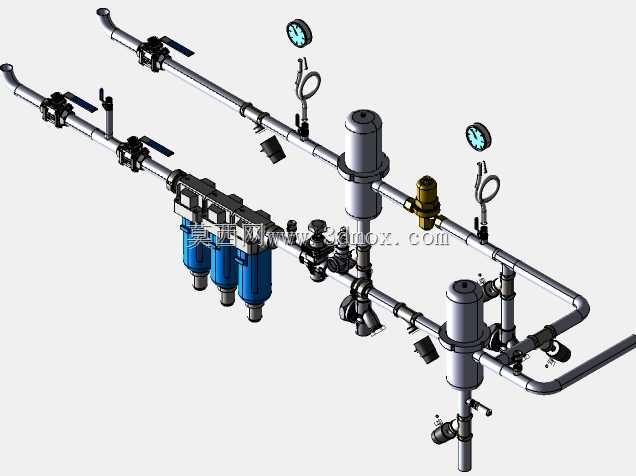

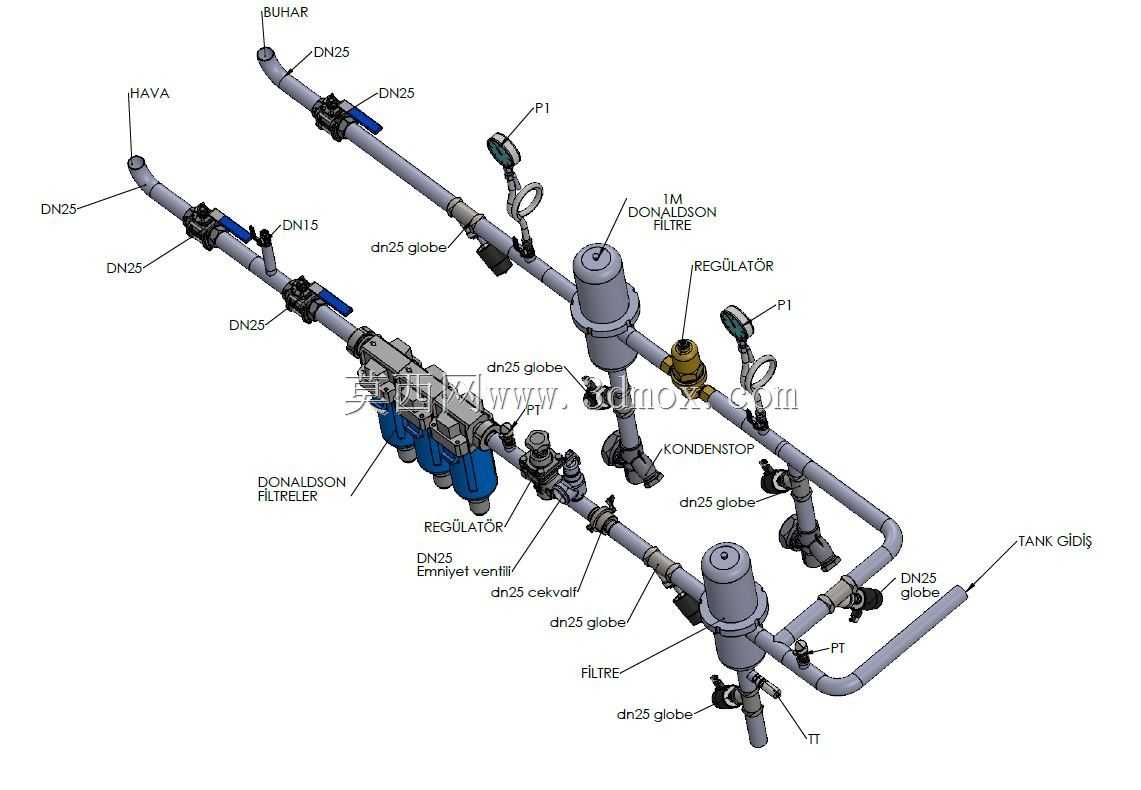

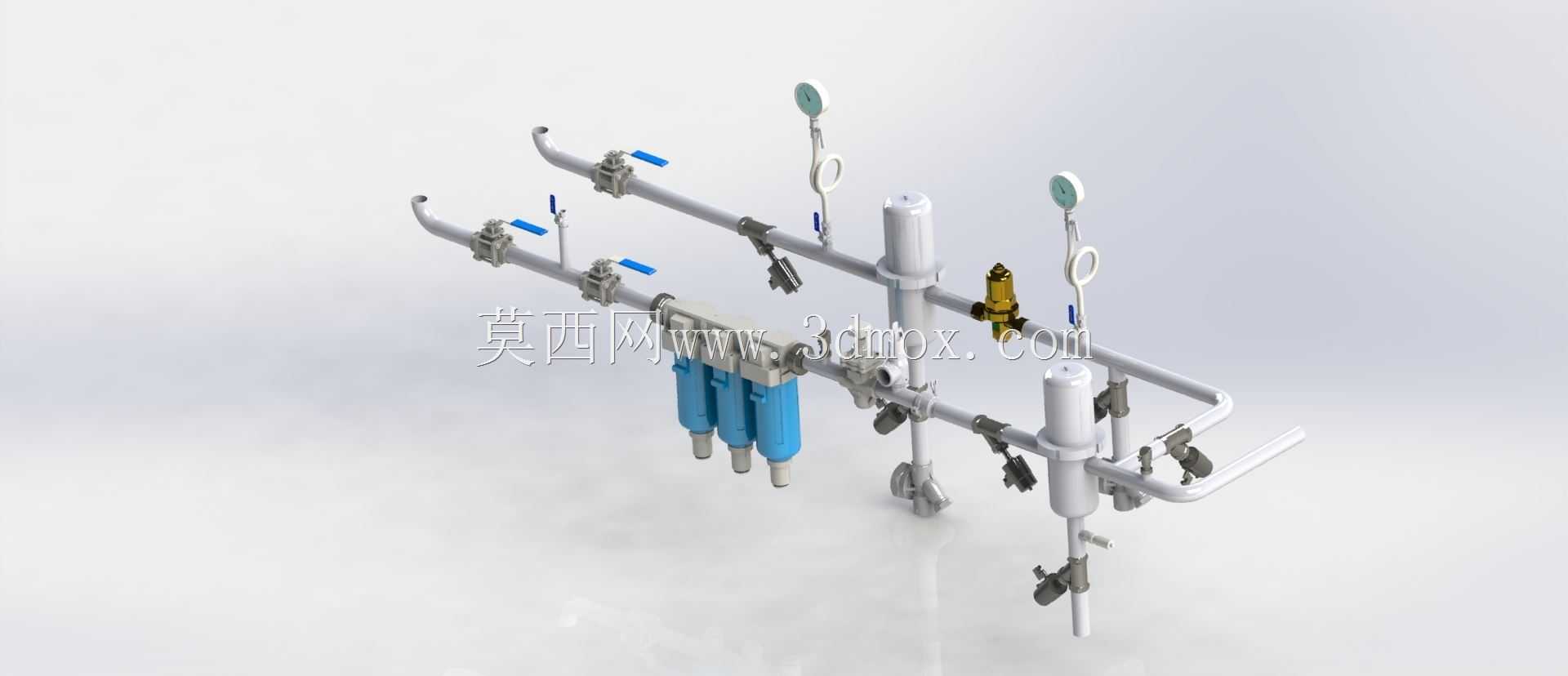

在食品加工、生物制药、高端饮品灌装这类对生产介质洁净度有严苛要求的生产场景里，无菌空气组是保障工艺用气安全的核心管路单元，整套组件直接集成在工艺供气主管路分支上，承担着过滤压缩空气中杂质、油分、微生物，调控供气压力，监测管路运行状态的作用，避免带杂菌、含颗粒的压缩空气接触物料、接触产品内包装，从气源端杜绝批次污染风险。从结构设计逻辑来看，这套组件采用模块化集成思路，没有零散分布的阀件与过滤单元，所有功能部件都依托统一的不锈钢管路框架整合，主供气通路采用卫生级抛光不锈钢管，弯管处采用大圆弧过渡结构，不存在清洁死角，完全符合卫生级管路的排空、清洗要求，不会残留冷凝液或者滋生杂菌。过滤单元采用三级串联布局，前端配置大流量粗滤组件拦截管路中的大颗粒焊渣、锈蚀杂质，中间配置精密滤芯去除压缩空气中的油雾与细小微粒，末端配置除菌级过滤元件，滤除空气中的浮游菌与芽孢，满足无菌用气的指标要求；每一级过滤单元都配置独立的截止阀与排污阀，日常维护更换滤芯时不需要拆解整段管路，只需要关闭对应支路阀门，排空滤芯腔体残压即可完成操作，大幅压缩产线停机维护的时长。压力监测元件直接安装在主通路与过滤支路的关键节点上，采用径向安装的耐震压力表，表盘朝向操作侧，巡检人员站在管路正面就能直接读取各段压力数值，通过前后压差判断滤芯堵塞情况，不需要额外搭设检测工装。管路上配置的各类手柄式截止阀、隔膜阀都预留了足够的操作空间，手柄旋转范围内没有其他部件干涉，现场操作人员佩戴防护手套也能顺畅完成阀门开闭操作。整套组件的安装边界充分考虑了现场布设需求，主管道接口采用标准快装卡盘结构，对接现场管路时不需要现场焊接，直接通过卡箍紧固就能完成密封，适配现有车间的常规供气主管路高度；整体横向安装尺寸控制在常规管路支架的承载范围内，不需要额外定制加宽支撑支架，底部预留的排污接口统一朝向下方，可直接对接车间的无菌排污管路，过滤产生的废液、冷凝液能直接排入排污系统，不会在管路段积存。整套结构的重心沿主管道轴线分布，安装后不会出现偏载应力，长期运行也不会因为管路振动导致接口松动泄漏，所有与介质接触的部件都采用卫生级适配材质，耐受日常生产过程中的CIP清洗、SIP灭菌流程，不会因为高温蒸汽消毒出现密封件老化、材质析出的问题。
