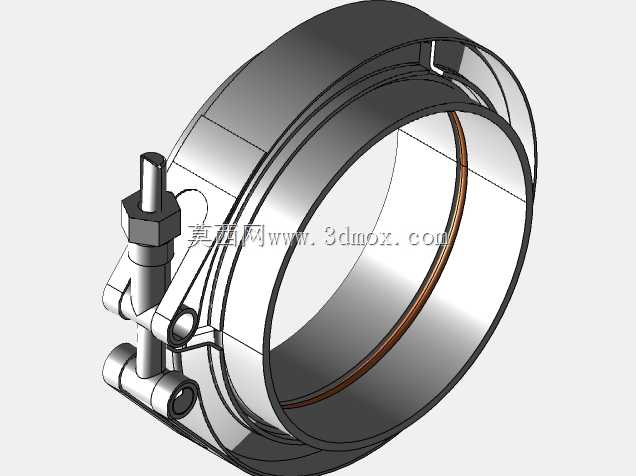

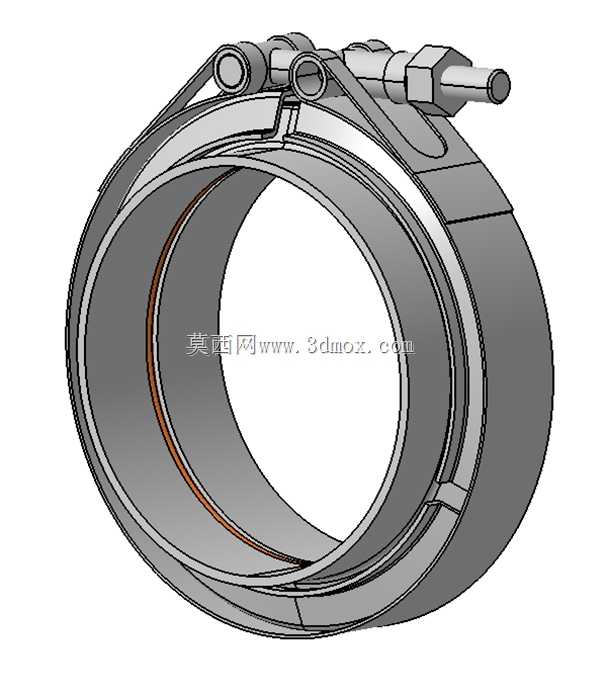

带O形圈法兰V形管道卡箍结构设计

这款带O形圈法兰的V形卡箍，主要应用在中小口径工业流体输送管道的快速连接场景，常见于给排水管网、低压气动管路、小型化工输送管线以及设备端的管路接驳位置，相比传统法兰螺栓连接，它的装拆效率能提升60%以上，不需要在管道端部焊接多组螺栓座，也不用逐个拧紧对称螺栓来保证密封面贴合，现场施工时单人就能完成装拆作业，尤其适合需要频繁拆解维护的管路节点。

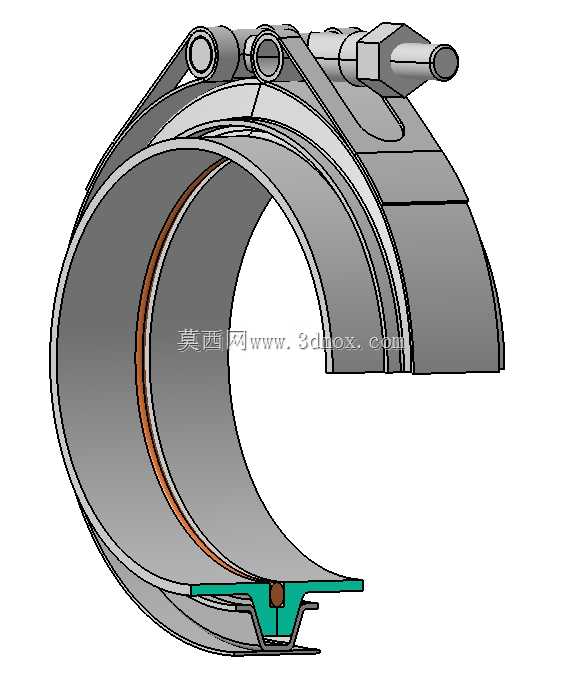

从功能特性来看，它的密封逻辑是靠卡箍抱紧时的径向挤压力，让管道端部的O形圈法兰产生均匀形变，填充卡箍V形槽与法兰接触面的微观间隙，密封压力等级适配3英寸公称直径的低压管路，正常工况下能耐受1.6MPa以内的流体压力，密封件采用O形圈结构，相比平垫密封有更好的自补偿能力，当管路存在小幅振动或者温度形变时，O形圈的弹性形变可以抵消间隙变化，避免出现渗漏问题。卡箍的锁紧结构采用快拆式螺栓搭扣设计，锁紧时搭扣的杠杆力会转化为卡箍环向的抱紧力，不需要太大的操作力矩就能达到设计抱紧力，拆解时只需要松开搭扣就能将卡箍从管道上取下，不需要完全拧下螺栓，也不会出现零件散落的问题。

设计过程中首先确定了适配3英寸管道的安装边界，卡箍的开合角度预留了足够的操作空间，安装时不需要将管道轴向移位就能套入连接位置，卡箍的V形槽角度经过反复校核，既要保证抱紧时法兰受力均匀，不会出现局部应力集中导致法兰变形，也要避免角度过小导致装拆时卡滞。卡箍本体采用机加工成型，各接触面的粗糙度控制在合理范围，既减少抱紧时的摩擦阻力，也能避免表面毛刺划伤O形圈导致密封失效。卡箍的锁紧螺栓位置做了加厚处理，避免长期受力出现形变，搭扣的铰接位置预留了合理的配合间隙，保证多次开合后依然能灵活转动，不会出现卡涩问题。

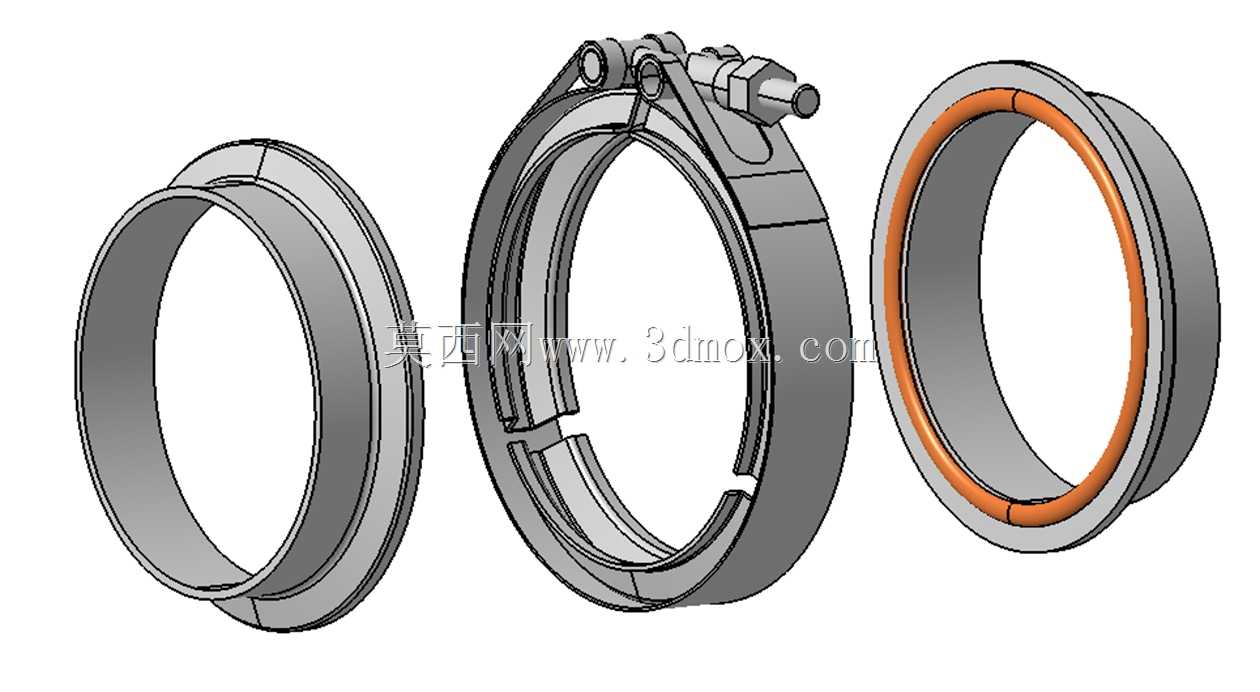

在安装适配性上，这款卡箍不需要对管道端部做复杂的预处理，只需要将配套的O形圈法兰固定在管道端部，保证法兰端面与管道轴线垂直，就能直接套入卡箍进行锁紧，安装时不需要专用工装，普通扳手就能完成锁紧作业，后期维护时如果O形圈出现老化，只需要松开卡箍就能更换密封件，不需要切割管道或者拆卸整段管路，大幅降低了管路运维的成本。卡箍的整体外形做了圆弧过渡处理，没有尖锐的棱角，避免安装和运维过程中划伤操作人员，外露的螺栓端部也做了倒角处理，不会勾挂现场的管线或者防护用品。
