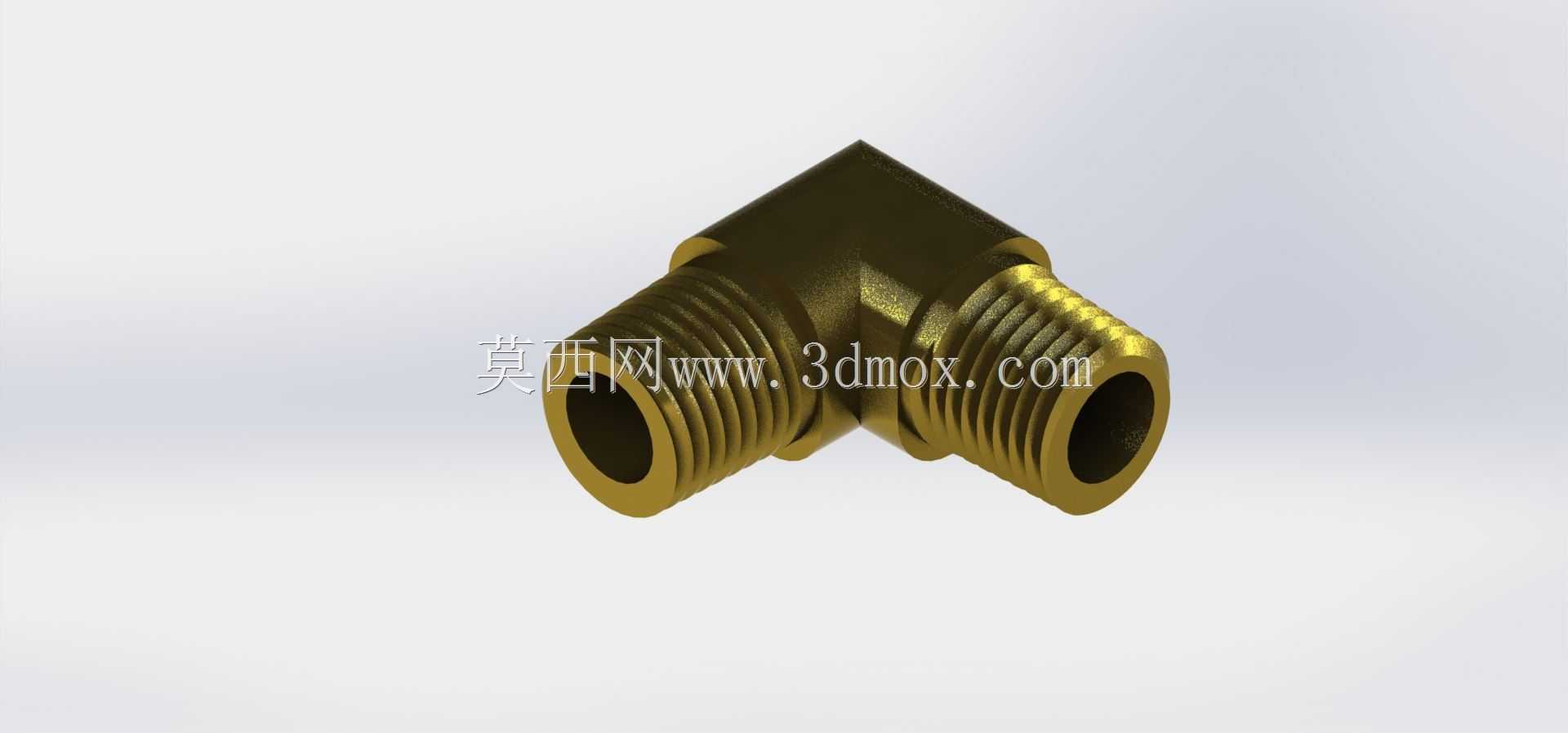

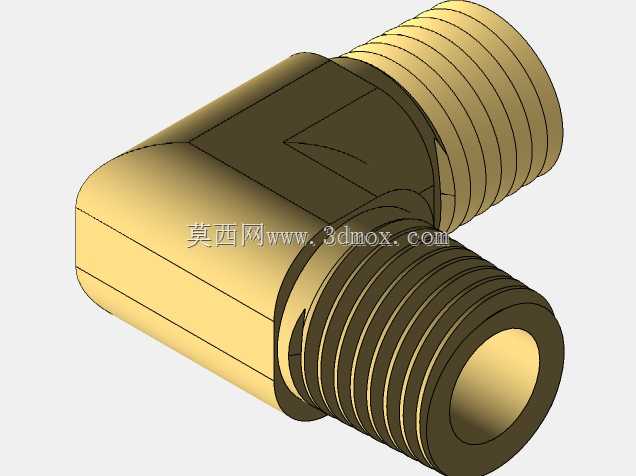

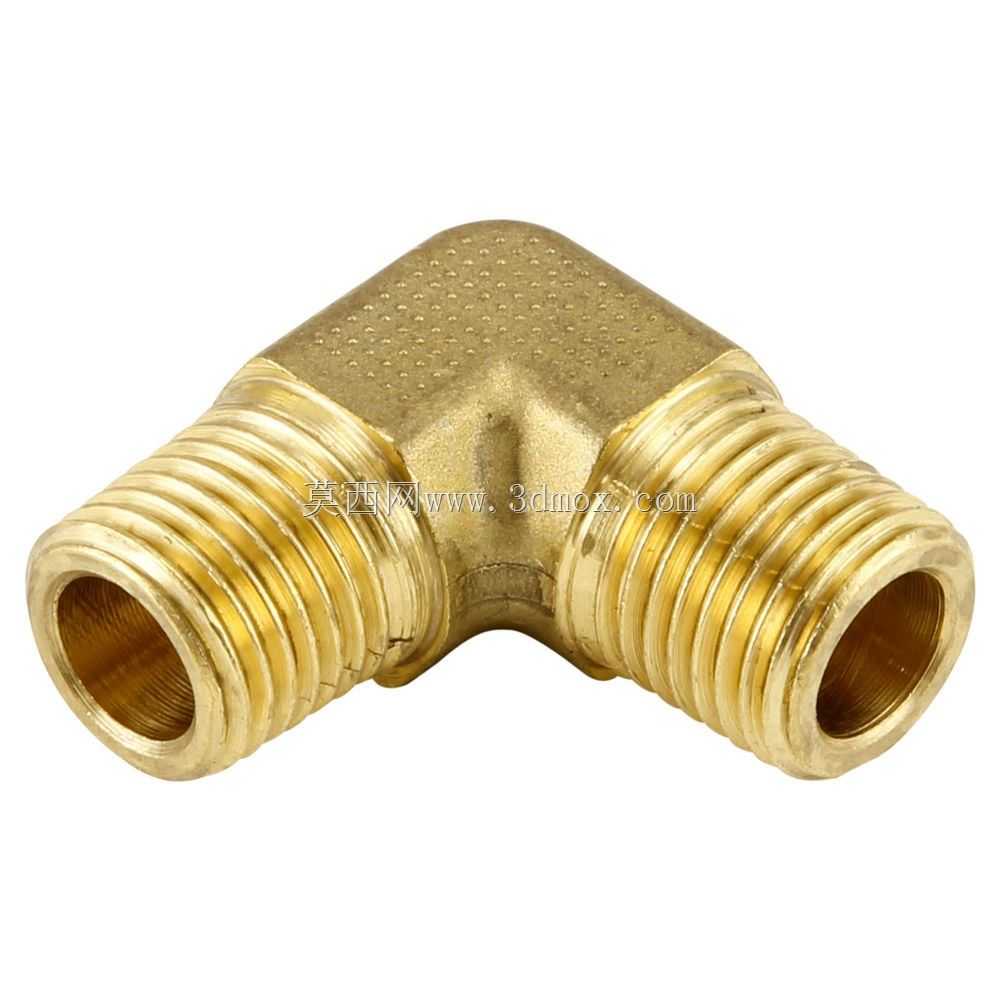

带真实螺纹结构的1/4英寸外丝直角弯头

在气动控制回路、小型液压传动系统、低压流体输送管路以及设备内部冷却油路的布设场景中，这类直角外螺纹弯头是调整管路走向、规避设备内部结构干涉的核心连接件，尤其在空间局促的设备腔体内，无需额外增加转接段即可完成90度方向的管路转向，能大幅压缩管路排布占用的空间，减少不必要的管路弯折带来的流阻损失。这款接头的设计核心在于两端均采用标准1/4英寸外螺纹结构，建模过程中完整还原了真实螺纹的牙型轮廓、螺距参数以及牙顶牙底的过渡圆角，并非简化的装饰性螺纹纹理，在做装配干涉检查、管路应力仿真时，能真实反映螺纹旋合过程中的配合状态，避免简化模型导致的装配间隙误判，也能为后续的工程图导出、螺纹加工参数标注提供准确的模型依据。从结构外形来看，接头主体采用等径直角过渡设计，转角位置做了均匀的壁厚加厚处理，没有尖锐的应力集中棱角，能承受常规工况下的管路内压与外部安装扭力，两端螺纹的同轴度、端面与螺纹轴线的垂直度都按照常规管接头的行业公差做了建模约束，安装时两端分别旋入对应规格的内螺纹接口，依靠螺纹配合实现密封与紧固，不需要额外搭配焊接工序，拆装维护十分便捷。在实际选型适配时，需要注意两端螺纹的有效旋合长度对应的安装边界，接头转角处的外轮廓尺寸要和周边的结构件预留足够的扳手操作空间，避免安装时工具无法卡入拧紧，同时要匹配管路内的流体介质属性，确认接头材质适配的压力、温度范围，这类带完整螺纹细节的模型，在做整机管路装配验证时，能提前排查螺纹旋合深度不足、转角与周边零件磕碰、管路走向不合理等问题，减少实物装配阶段的整改工作量，对于做小型设备气路、油路设计的工程师而言，精准的接头模型能有效提升管路设计的效率，避免因模型简化导致的生产装配阶段出现配合故障。
