卡斯特尔直角式制冷系统安全阀结构

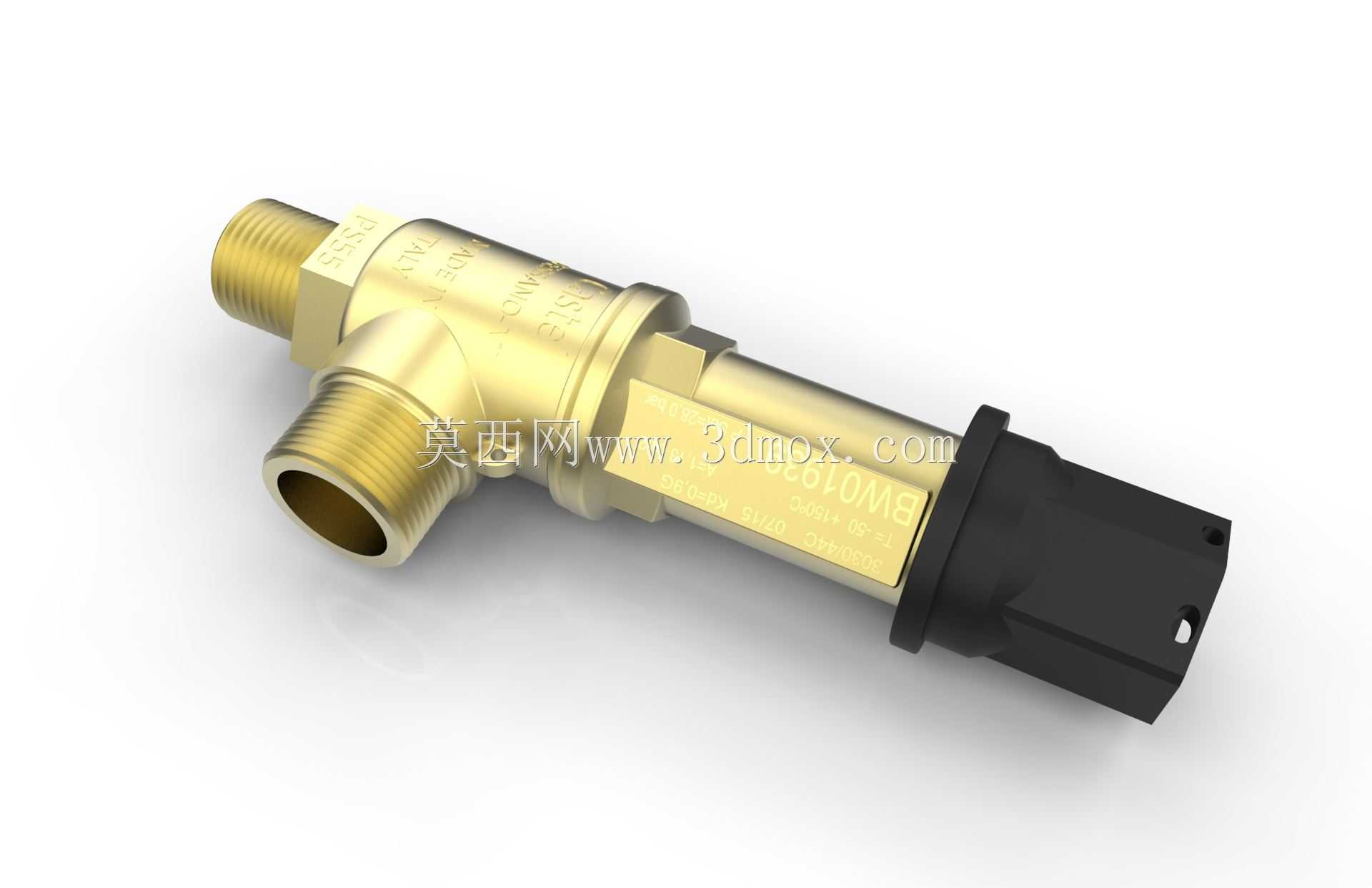

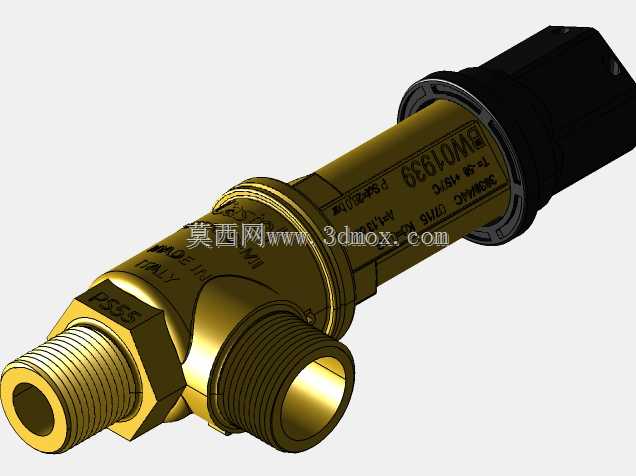

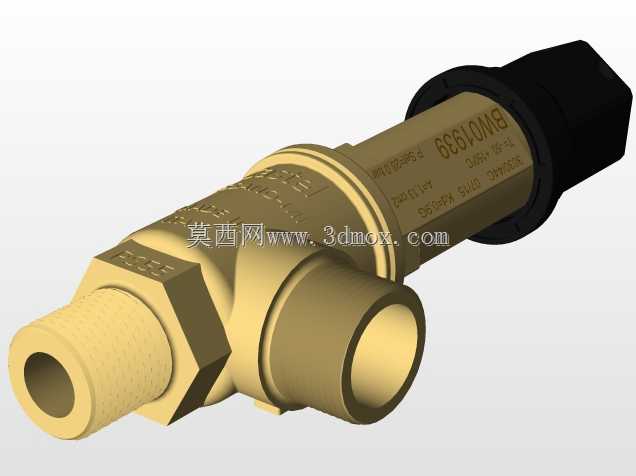

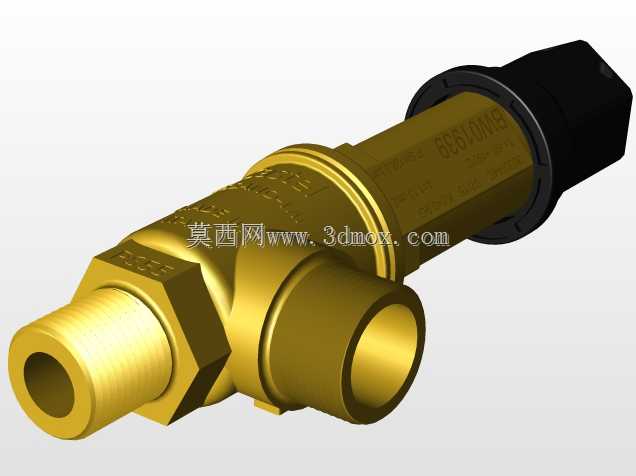

这款阀件主要应用在商用制冷机组、冷链制冷系统、工业冷冻设备的压力泄放回路中，当制冷系统内部因为异常工况出现压力超过设定阈值时，阀件会自动开启泄放多余压力，避免系统管路、压缩机、换热器等核心部件因为超压出现破损、冷媒泄漏甚至爆管风险，是制冷压力回路里必备的安全保护元件。从结构设计来看，整体采用直角式流道布局，两个外螺纹接口呈90度分布，这种布局可以直接适配制冷系统里垂直转向的管路节点，不需要额外加装弯头转接，能有效减少管路接头数量，降低冷媒泄漏的潜在风险点。阀体主体采用黄铜锻压成型，黄铜材质本身和常用的R22、R404A、R134a等制冷冷媒具备良好的相容性，不会出现冷媒腐蚀阀体的问题，同时锻压工艺能保证阀体内部组织致密，在高压工况下不会出现砂眼渗漏的情况。阀体上部集成了压力感应与执行机构，尾部的黑色塑封结构是压力设定组件的防护外壳，既可以隔绝外界灰尘、凝露对内部压力敏感元件的侵蚀，也能避免安装、运维过程中误碰导致压力设定值偏移。建模过程中严格还原了阀件的安装边界尺寸，两个外螺纹接口的螺纹规格、螺纹有效旋合长度、阀体总长度、接口中心距都和实物保持一致，在做制冷系统管路布局设计时，可以直接调用该模型进行管路干涉检查，不需要反复核对实物尺寸调整安装位置。阀体外表面的标识刻印、接口处的倒角结构、阀体和尾部塑封组件的配合台阶都做了精细化还原，既可以用于系统整体装配的可视化展示，也能作为阀件安装工装设计的参考依据。在实际选型适配时，要注意该阀的泄放压力设定值匹配对应系统的最高工作压力，安装位置要选择在系统高压侧的压力最高点，同时保证泄放口的朝向不会对着运维人员常操作的区域，避免泄放时低温冷媒造成冻伤。建模时还考虑了不同装配场景的适配性，接口螺纹部分的建模精度满足管路装配时的同轴度要求，阀体的外形轮廓没有多余的突出结构，在紧凑的制冷机组机箱内布局时，不会和周边的管路、电控元件出现空间干涉。
