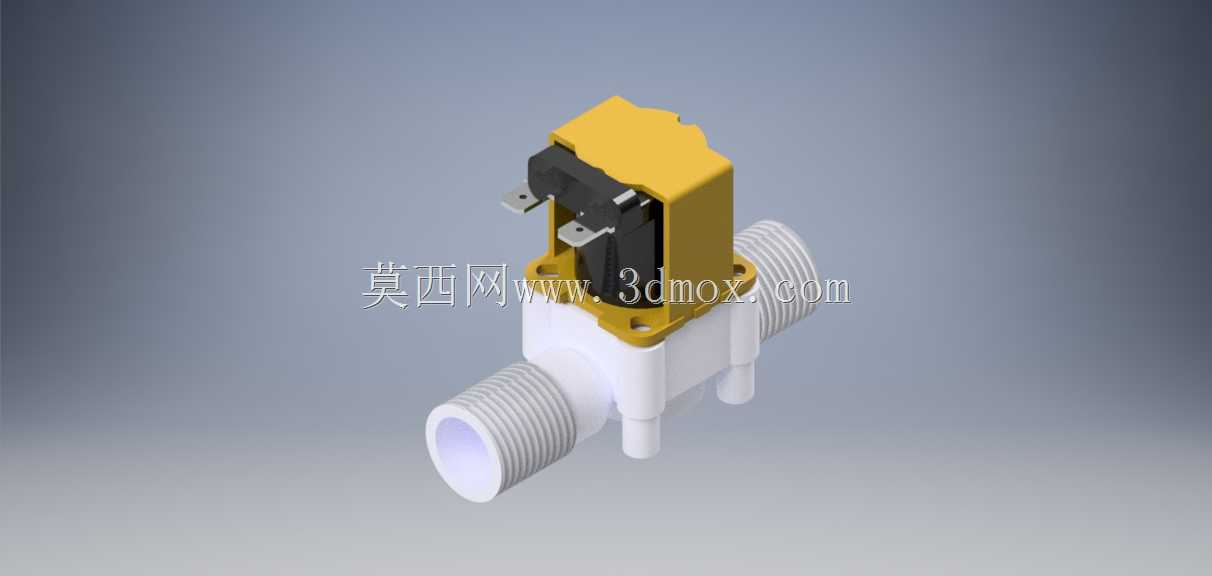

G1/2接口塑料常闭进水电磁阀结构

　　这款G1/2接口的塑料电磁阀，是民用及小型工业流体管路里极为常见的通断控制元件，日常在净水设备、小型开水器、智能灌溉支路、家用洗碗机进水端都能见到它的身影，核心作用是通过电信号控制管路水路的通断，替代手动球阀实现自动化的流体供给管控。从结构设计来看，这款阀采用常闭型设计思路，也就是线圈未通电时，内部的密封阀芯在复位弹簧作用下紧贴密封口，切断水路流通；当线圈通入额定电压后，电磁力克服弹簧弹力带动阀芯抬升，水路即可从进水端流向出水端，这种设计适配绝大多数需要断电断水的安全场景，避免设备失电后出现持续溢水的风险。阀体部分选用食品级增强PP材质注塑成型，相比黄铜材质的同规格阀件，重量降低60%以上，同时具备优异的耐弱酸弱碱腐蚀性能，

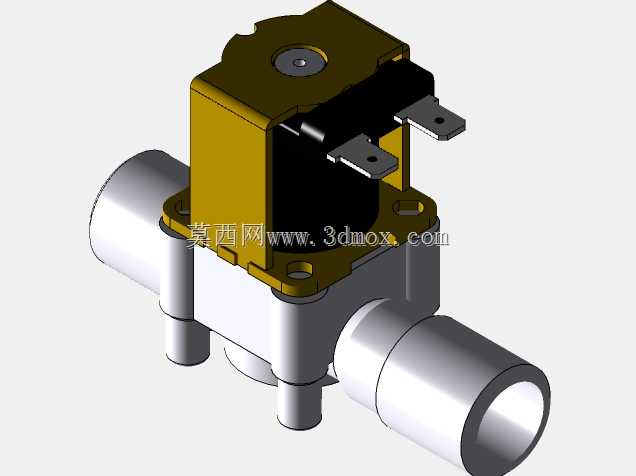

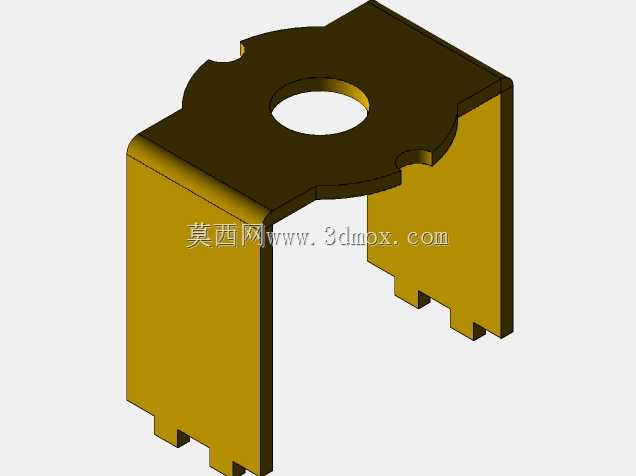

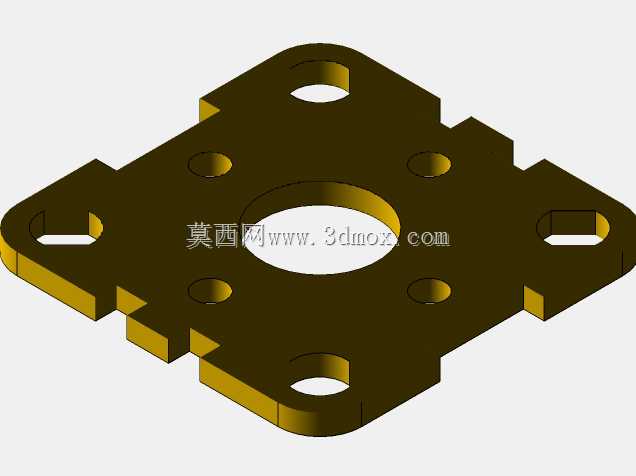

　　适配净水、饮用水输送场景的卫生要求，不会出现金属阀长期使用后的析锈问题。接口采用标准G1/2圆柱管螺纹，也就是日常俗称的4分接口，和民用给排水管路的通用接头完全匹配，安装时无需额外转接件，两个外螺纹接口呈直通式水平排布，安装时仅需在管路预留对应轴向空间即可，线圈部分垂直布置在阀体上方，接线端子做了侧向引出设计，避免管路凝露直接滴落到接线端引发短路风险。设计过程中，线圈部分的塑封外壳做了卡扣式和阀体基座的连接结构，相比螺丝固定的结构，装配效率提升近40%，同时基座和线圈的配合面做了定位止口，避免长期使用过程中线圈受震动出现移位。从安装边界来看，这款阀的主体通径为12mm，额定工作压力覆盖0.02MPa到0.8MPa，

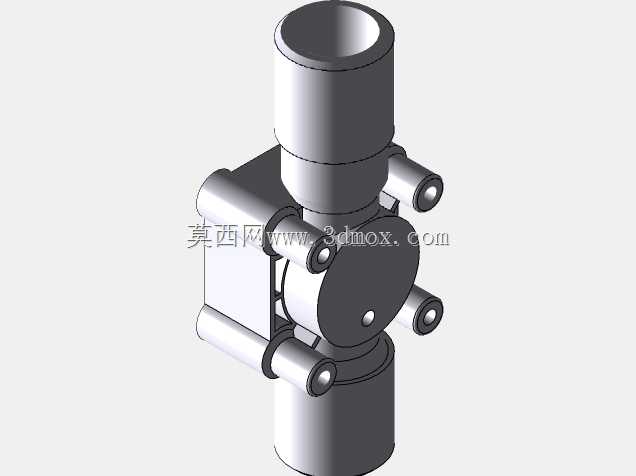

　　完全适配常规市政自来水的压力范围，安装时需注意流体方向和阀体上标识的箭头保持一致，反向安装会导致密封失效、无法正常断水。另外阀体侧面预留的两个小凸柱是安装固定位，可通过塑料卡扣或者扎带将阀固定在设备内部的安装板上，避免管路震动导致阀件受力松动。建模过程中对线圈部分的绝缘外壳、内部动铁芯的配合间隙、密封胶垫的压缩量都做了1:1还原，密封胶垫的压缩量控制在15%左右，既保证密封时的压紧力足够，又避免长期压缩导致胶垫过早老化失去弹性。进出水端的螺纹做了标准牙型还原，可直接对接标准管路接头做装配干涉检查，线圈部分的外形尺寸也做了精准复刻，方便设计人员在做设备整体布局时预留足够的接线与操作空间，不会出现后期装配时和周边零部件产生空间干涉的问题。
