DN80规格管道连接用抱箍式管座结构

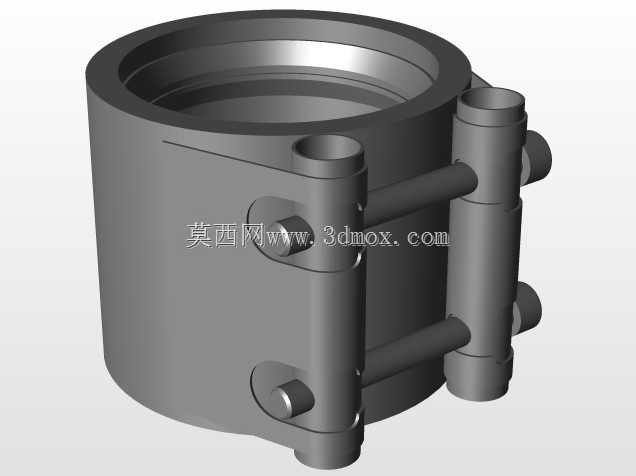

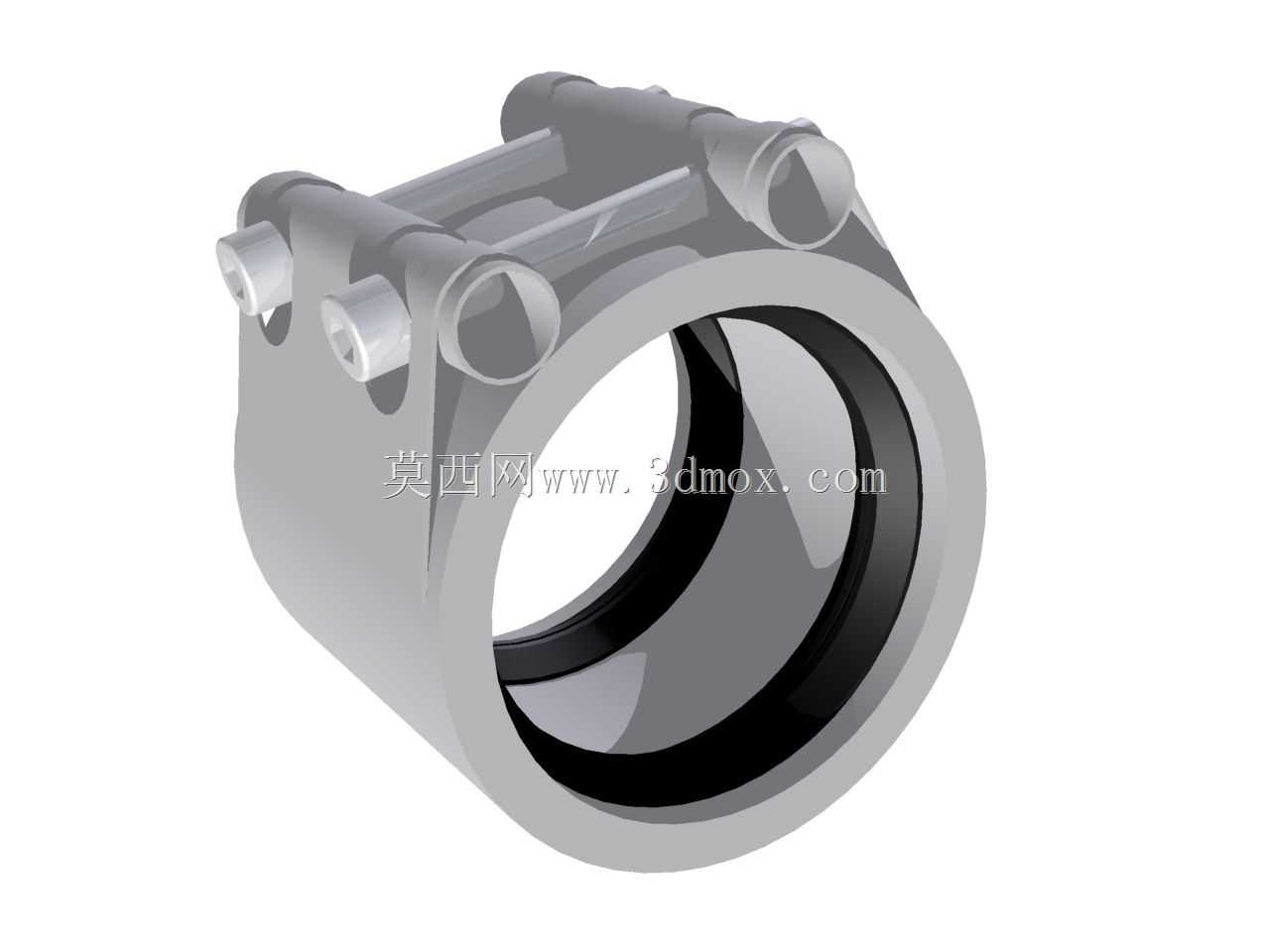

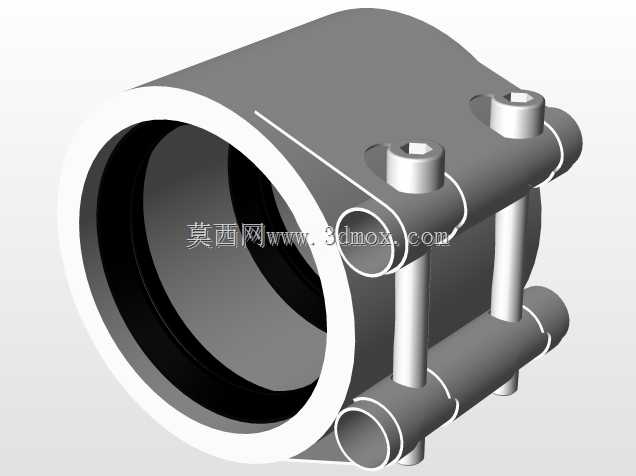

在市政给排水、工业流体输送、暖通空调管路布设场景中，DN80口径的管道是中等流量输送环节的常用规格，这类管道在长距离铺设、设备接驳位置需要可靠的固定与密封连接结构，这款抱箍式管座就是针对该口径管道的连接固定需求设计的。从结构设计逻辑来看，该管座采用对开式环抱结构，主体为圆筒形基体，上部设置多组螺栓锁紧机构，安装时无需对管道端部做复杂的坡口、法兰焊接预处理，只需要将两段对齐的管道接口位置套入管座内部，通过对称拧紧上部的锁紧螺栓，就能带动内部的密封胶圈均匀受压，在管道外壁形成连续的密封面，同时抱紧管道实现轴向与径向的固定，相比传统法兰连接，这种结构的安装效率提升明显，也能适应一定范围内的管道外径公差，对现场施工的精度要求更低。从安装边界来看，该管座的适配管道公称通径为80mm，整体径向尺寸略大于管道外径加双侧密封层与壳体厚度，轴向长度覆盖管道接口两侧各一定距离，能够抵消管路运行中产生的轻微轴向窜动，安装时只需要预留出螺栓拧紧的操作空间即可，不需要额外的焊接设备，适合野外管线抢修、老旧管路改造这类现场作业条件有限的场景。功能特性上，该结构同时具备连接密封与管路支撑的双重作用，管座的圆筒基体可以承受管路内部的流体压力冲击，多组对称布置的锁紧螺栓能够提供均匀的锁紧力，避免局部压力过大导致的密封失效或管道变形，内部的密封胶圈可以根据输送介质的特性选配不同材质，适配清水、污水、弱腐蚀性流体等不同输送场景。设计过程中重点考虑了受力均匀性，锁紧机构的位置沿管座上部对称分布，拧紧过程中不会出现单侧偏载导致的密封间隙，管座与管道接触的内壁做了适配圆弧处理，和管道外壁的贴合度更高，既能保证密封效果，也能避免长期运行中局部应力集中对管道外壁造成的损伤。在实际工程应用中，这类管座常被用于泵房出口管路连接、车间工艺管线快速接驳、市政管网漏点快速抢修等场景，相比传统的焊接连接或法兰连接，它不需要动火作业，在易燃易爆的流体输送场景中施工安全性更高，同时可拆卸重复使用的特性也方便后期管路的调整与维护。建模过程中对锁紧螺栓的行程、密封胶圈的压缩量、壳体的壁厚都做了参数化处理，能够直观展示装配关系，方便设计人员根据实际工况调整相关尺寸参数，也能作为管路布设时的干涉检查参考，提前预判安装空间是否满足操作要求。
