SAE直四螺栓对接焊法兰结构设计

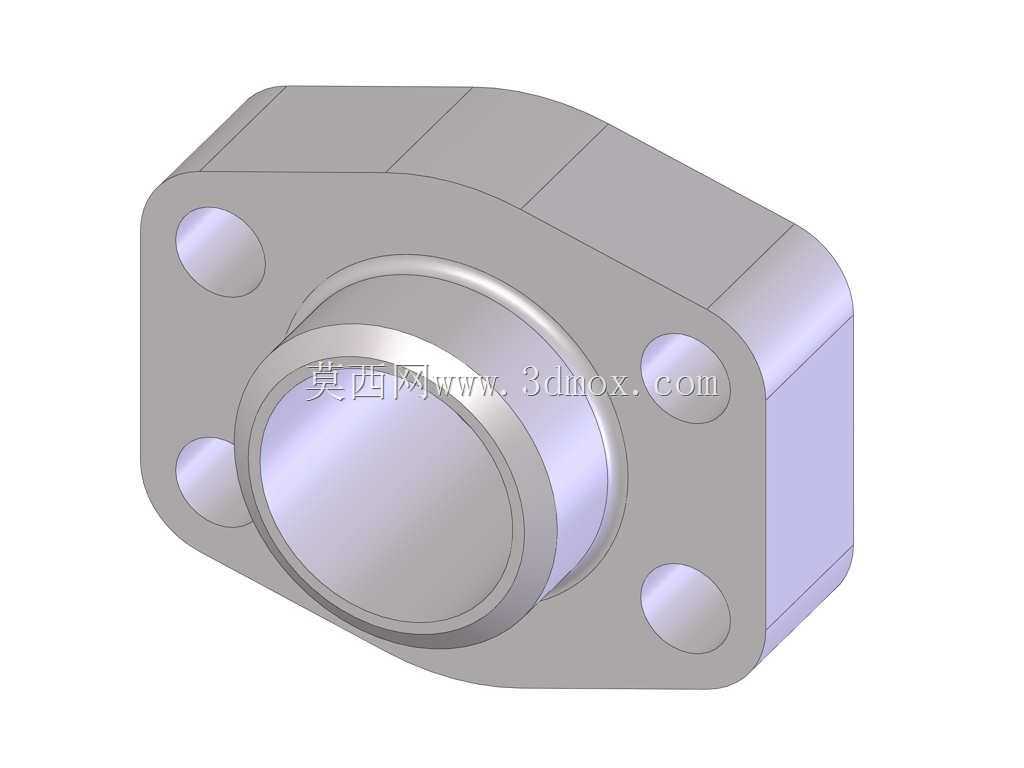

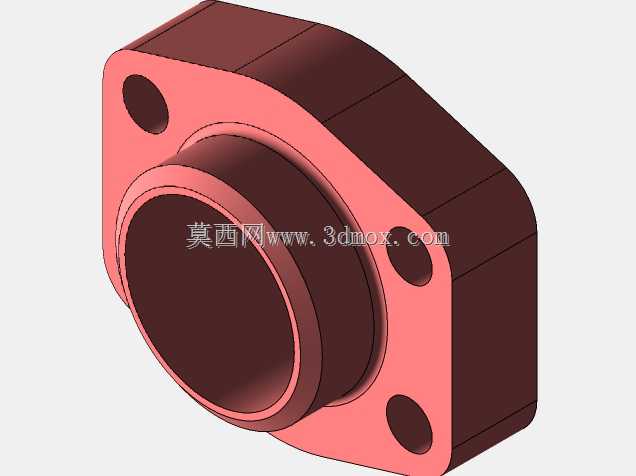

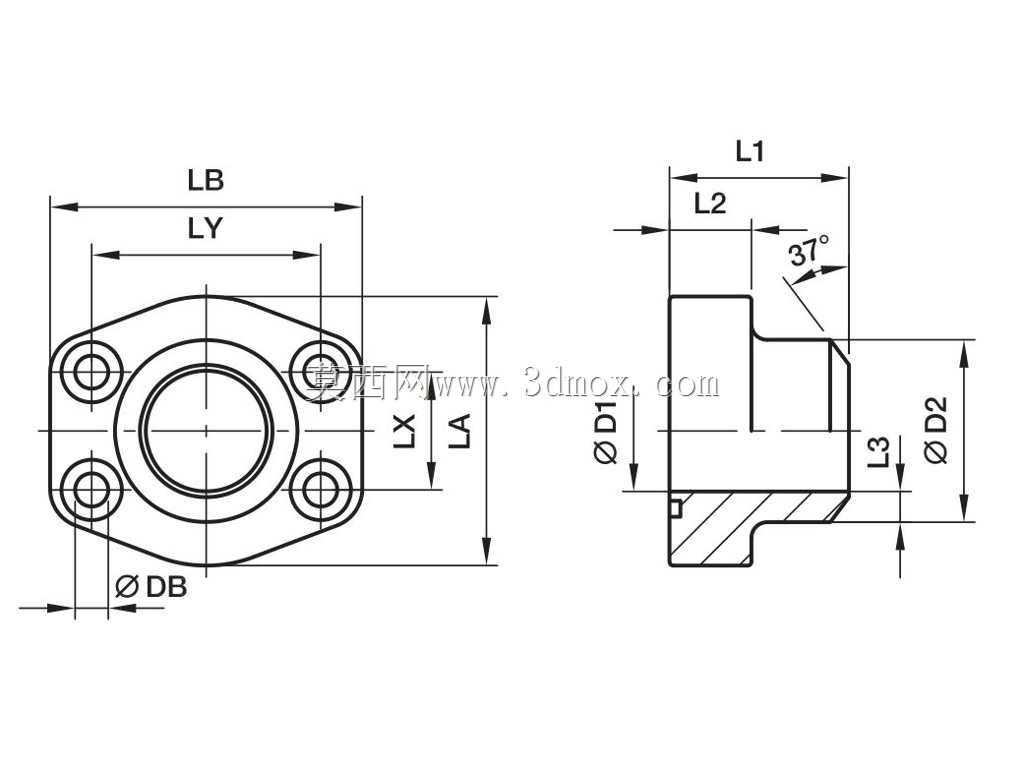

这款对接焊法兰主要应用在高压液压管路的连接场景中，常见于工程机械液压系统、重型设备液压站、冶金设备流体输送管路的布设环节，作为管路与阀组、泵体、油缸等元件的刚性连接载体，能够在持续高压、存在管路振动的工况下保持稳定的密封性能，避免流体泄漏导致的系统压力损失。从结构设计来看，法兰本体采用方形安装基座搭配四个对称布置的螺栓通孔，安装时螺栓穿过通孔与配对法兰锁紧，能够均匀分散连接预紧力，相比两螺栓结构抗偏载能力更强，适配高压工况下的受力需求。法兰一侧的对接焊端采用适配标准管径的凸台结构，焊接时可与对应规格的钢管端部贴合组对，焊后形成牢固的刚性连接，焊接端的过渡圆角设计能够减少焊接应力集中，降低长期使用过程中焊缝开裂的风险。法兰中心的流体通道与对接管路内径保持一致，避免通径突变造成的流体紊流、压力损失，通道与密封面的同轴度控制在合理公差范围内，保证安装后密封件能够均匀受压，实现可靠密封。安装边界方面，四个螺栓孔的中心距严格遵循SAE相关标准尺寸，安装面的平面度满足高压密封要求，对接焊端的外径尺寸适配对应公称通径的钢管，安装时需保证法兰端面与管路轴线垂直，避免螺栓锁紧后出现偏斜导致密封失效。在实际选型使用中，这类法兰常搭配O型密封圈实现端面密封，相比螺纹连接形式，其抗振动松动能力更优，适合管路排布密集、检修空间有限的设备内部布设，焊接完成后无需额外加工螺纹，现场安装工序更简便，同时四螺栓的锁紧结构能够承受更高的系统工作压力，在中高压液压系统中应用十分广泛。设计过程中充分考虑了加工工艺性，法兰本体外形规整，适合模锻成型后进行机加工，密封面、螺栓孔的加工工序可通过常规数控设备完成，加工成本可控，同时各尺寸的标准化设计能够保证同规格不同厂商产品的互换性，降低设备维护时的配件替换难度。
