25mmuPVC外丝直通管路接头结构

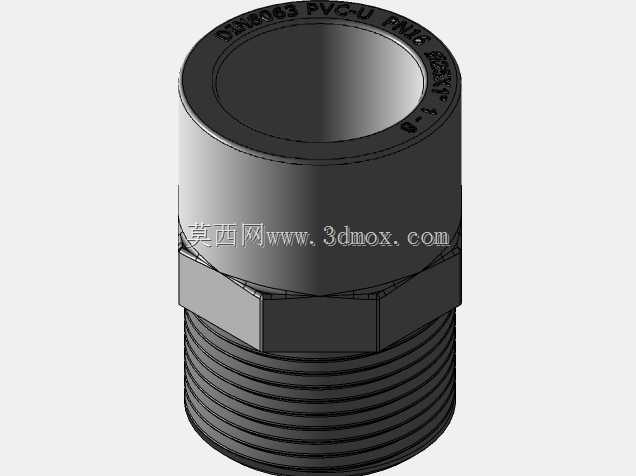

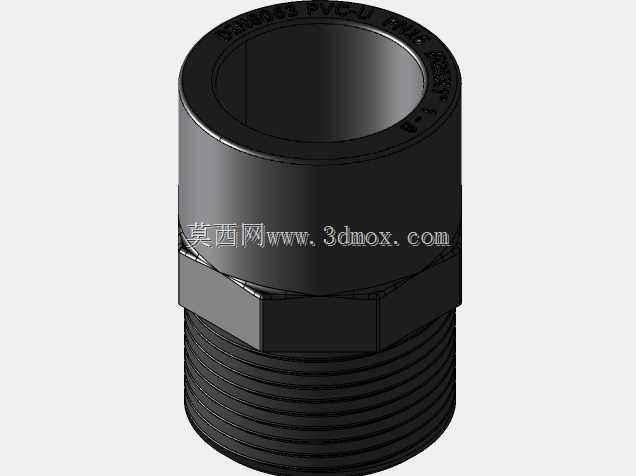

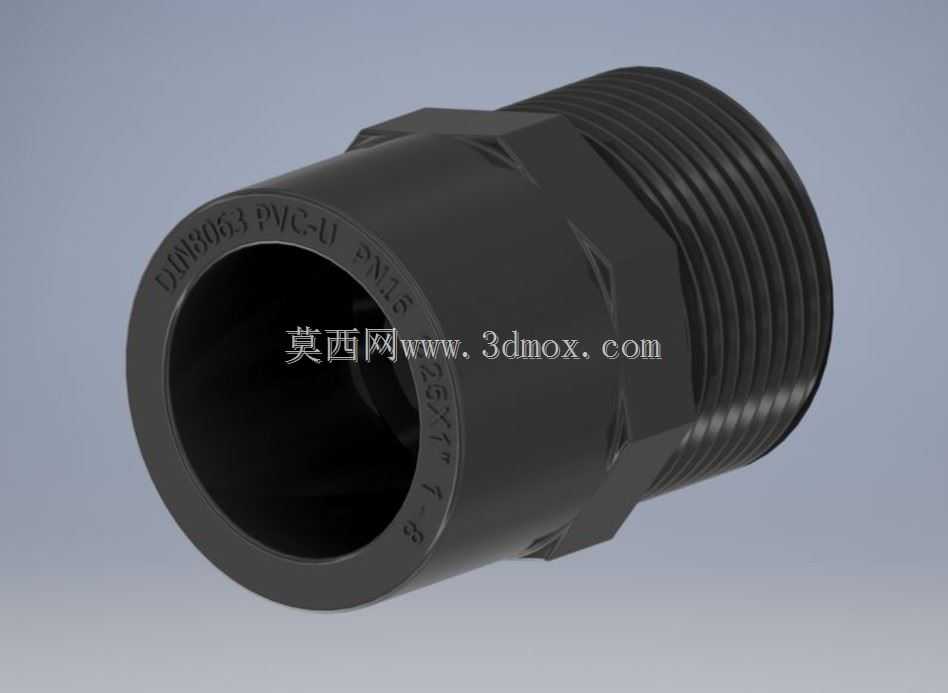

　　日常民用给排水、小型化工流体输送、农田节水灌溉的支路布设场景里，经常会遇到uPVC管路与带内丝接口的阀门、水表、设备进出水口衔接的需求，这款接头就是为解决这类异接口衔接问题设计的。从结构上看，接头一端为适配25mm公称外径uPVC管材的承插结构，承插段内壁做了适配管材公差的微锥度设计，安装时配合专用pvc胶粘剂粘接后，可形成均匀的密封胶层，避免粘接间隙导致的渗漏问题，承插段深度经过匹配管路压力等级核算，既保证粘接后的拉拔强度满足1.6MPa公称压力下的受力要求，又不会因插入过深导致管路通径被过度挤占影响流量。接头另一端为1英寸规格的外螺纹结构，螺纹段的牙型、螺距严格匹配通用管螺纹标准，螺纹根部做了退刀槽设计，既方便加工时的退刀操作，

　　也能在安装时给生料带、密封麻丝等密封填充物留出挤压填充的空间，避免螺纹拧紧到极限位置时密封材料被挤切导致密封失效。中间的六角拧动段是安装受力的核心结构，对边尺寸适配常规活动扳手、管钳的夹持范围，棱角处做了微小的倒钝处理，既避免安装时棱角划伤操作人员，也能减少注塑成型时的应力集中问题，降低接头受外力撞击时开裂的风险。整个接头的流道做了等通径设计，承插端与外丝端的通径差值控制在极小范围内，避免管路变径带来的局部流阻增大问题，减少流体输送过程中的压损，适配清水、弱酸碱流体等常规uPVC管路兼容介质的输送需求。建模过程中，需要重点关注承插段的锥度公差、螺纹的牙型精度、六角段的对边尺寸这几个核心安装边界，

　　承插段的外径公差需要匹配25mm uPVC管材的内径公差范围，过松会导致粘接间隙过大渗漏，过紧则会导致安装时管材无法插入到位；螺纹段的大径、中径、小径公差需要符合管螺纹的标准要求，否则会出现与对接内丝件拧不动或者拧入后间隙过大的问题；六角段的对边尺寸需要控制在标准公差范围内，避免出现扳手夹持打滑的情况。另外接头外壁的标识区域做了微凹设计，方便模压公称压力、规格、材质标识，不会因标识凸起影响安装操作或者在运输过程中标识被磨损。
