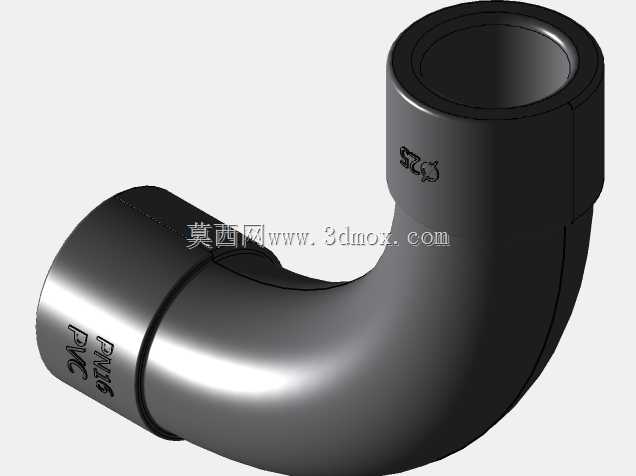

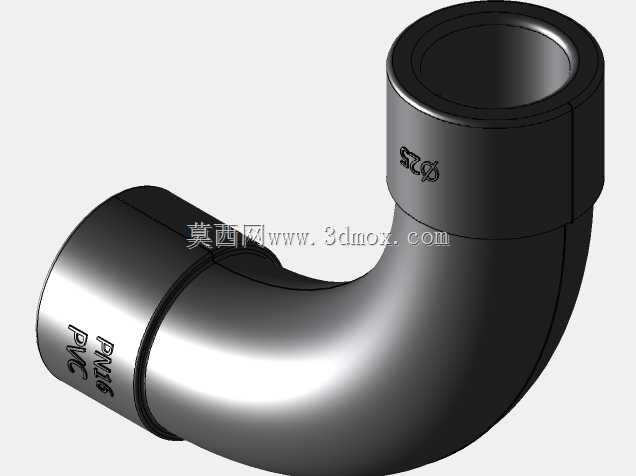

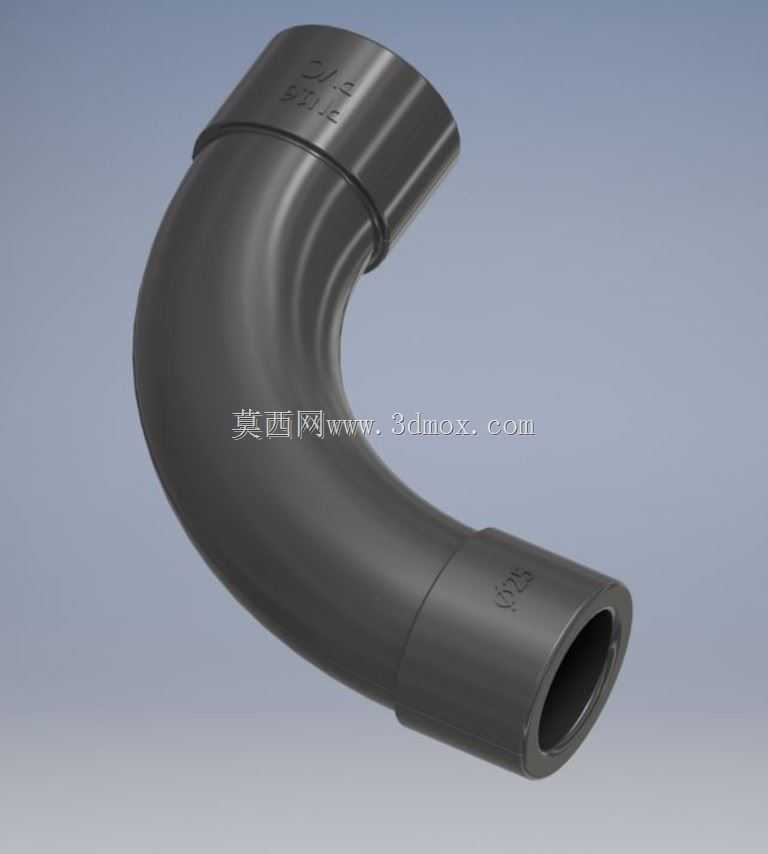

90度25mm口径uPVC长半径承插弯头

　　在民用给排水、化工流体输送、实验室纯水系统等场景里，管路转向是无法避开的结构需求，这款90度长半径uPVC弯头正是为这类转向节点设计的核心连接件。不同于短半径弯头的紧凑弯折结构，长半径的弯曲曲率设计能大幅降低流体流经转向处的局部阻力，减少介质在弯管段形成涡流的概率，不管是输送常温清水、弱腐蚀性酸碱介质还是压缩空气，都能有效降低管路系统的压损，减少输送过程中的能耗，同时也能避免介质中携带的固体杂质在弯管处淤积堵塞。从结构设计来看，这款弯头采用两端承插式连接结构，安装时直接将同外径的uPVC直管插入两端承口，配合专用粘接剂即可完成密封固定，相比法兰连接或者螺纹连接，承插粘接的施工效率更高，接口处的密封一致性更好，

　　也不需要额外配置密封垫片或者螺纹密封带，能减少管路系统的潜在泄漏点。弯头整体采用uPVC材质注塑成型，材质本身具备优异的耐化学腐蚀性能，重量仅为同规格金属弯头的六分之一左右，能大幅降低管路支架的承重负载，同时材质表面光滑，内壁粗糙度极低，流体流经时的摩擦阻力远小于金属管材，不容易在管壁附着结垢，长期使用也不会出现内壁锈蚀污染介质的问题，非常适合对介质洁净度有一定要求的纯水输送、泳池水循环等场景。从安装边界来看，这款弯头的公称通径为25mm，两端承口的内径尺寸与标准25mm uPVC管材的外径公差做了匹配设计，承口深度经过计算，既保证粘接时有足够的接触面积提供连接强度，又不会因为插入过深导致管路内部出现凸台影响流体流动。

　　弯头的弯曲段采用等壁厚设计，整体承压等级达到PN16，能够满足多数中低压管路系统的压力需求，在1.6MPa的工作压力下可以长期稳定运行，不会出现鼓胀或者开裂的问题。建模过程中，需要重点还原承口内部的定位止台结构，安装时管材插入到止台位置即可达到标准插入深度，避免现场施工时插入深度不足导致的连接强度不够，同时也要还原弯曲段的平滑过渡曲面，不能出现曲率突变的折角，否则会直接影响流体仿真的结果准确性，也不符合实际产品的注塑成型工艺要求。在管路系统排布时，这款长半径弯头的转弯半径更大，相比短半径弯头需要预留更多的安装空间，在做管路三维布局时需要提前核算安装间隙，避免和周边的设备支架、其他管路产生干涉，同时弯头两端的承口轴线保持严格的90度垂直，角度公差控制在极小范围内，能保证安装后管路的走向精度，避免出现强行对接导致的管材内应力集中问题。
