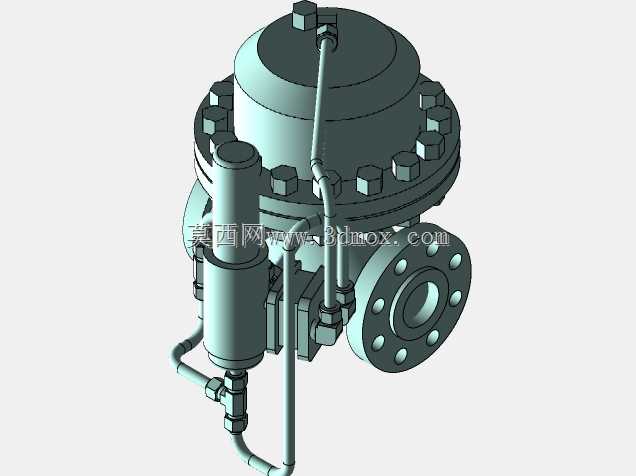

2英寸600磅级PCV压力控制阀结构

在石化、天然气长输管线以及高压工艺装置的管路系统中，压力控制类阀门是保障系统压力稳定、避免超压风险的核心部件，本次呈现的2英寸600磅级PCV阀，就是针对高压工况下的压力调节需求设计的自力式调压结构。从实际应用场景来看，这类阀门常部署在高压气源出站端、装置进料调压段、储罐区压力平衡管路中，不需要额外外接动力源，依靠管路自身介质压力即可实现出口压力的稳定控制，相比带外接气源的调节阀，更适合偏远场站、防爆要求高的无外接动力区域使用。

从功能特性上看，该阀采用膜片式感应结构搭配先导控制回路，顶部的膜片腔通过引压管连通下游管路，实时感知下游压力波动，当下游压力高于设定值时，膜片带动阀杆动作减小阀瓣开度，降低介质通流面积，反之则增大开度提升通流量，以此将下游压力稳定在设定区间。阀体侧面集成的先导控制组件，搭配多组引压管路实现压力信号的精准传导，避免了直接作用式调压阀调压精度低、压差适应范围窄的问题，在600磅级对应的10MPa左右高压工况下，依然能保持±5%以内的调压精度。

设计过程中，首先考虑的是高压工况下的密封可靠性，阀体与上阀盖的连接采用周向均布的螺栓紧固结构，搭配金属缠绕垫片实现静密封，避免高压下的介质外漏；法兰连接端采用标准凸面法兰结构，螺栓孔的位置度、法兰密封面的平面度都严格匹配对应压力等级的管路法兰标准，确保现场安装时无需额外加工即可直接对接。整体结构的安装边界上，2英寸的公称通径对应法兰外径约190mm，阀体总高度控制在350mm以内，侧面先导组件的外伸尺寸不超过120mm，在管路布置时不需要预留过大的安装空间，引压管的接口位置都做了统一的朝向设计，方便现场接线与后期维护。

结构细节上，阀杆部位采用双重填料密封结构，搭配导向套保证阀杆动作的同轴度，避免长期动作下的阀杆偏磨导致内漏；膜片采用夹布橡胶材质，兼顾承压能力与形变灵敏度，能够在-20℃到80℃的常规介质温度范围内长期稳定工作。建模过程中对所有流道部位都做了圆角过渡处理，减少介质在阀内的湍流冲击，降低阀门运行时的振动与噪音，同时所有承压部件的壁厚都按照高压容器的强度要求做了校核，确保在最高工作压力下不会出现结构变形。
