汽车铸造壳体类金属结构件设计

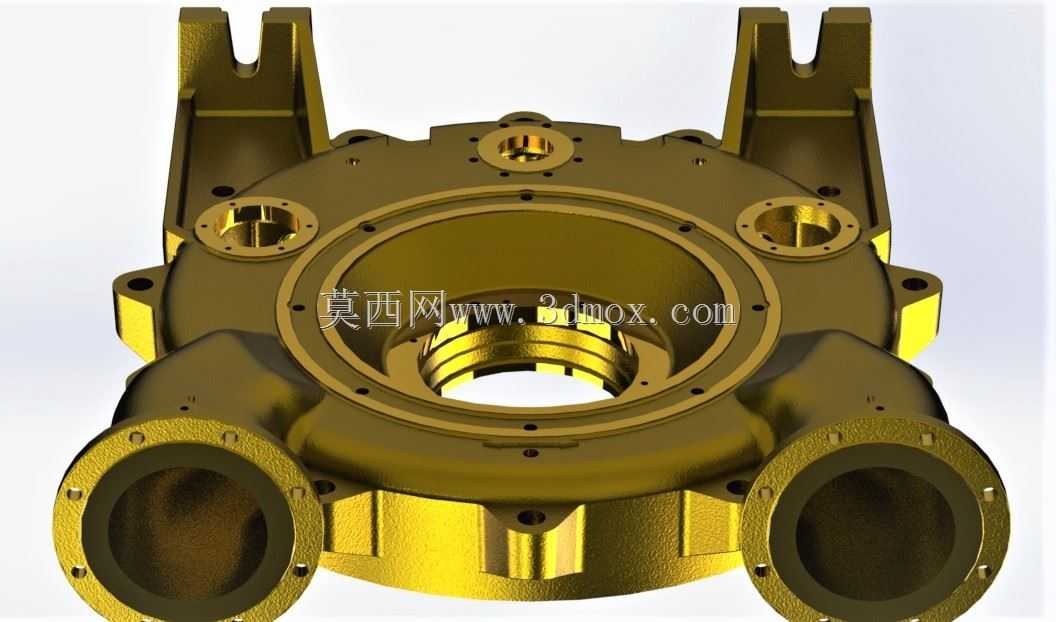

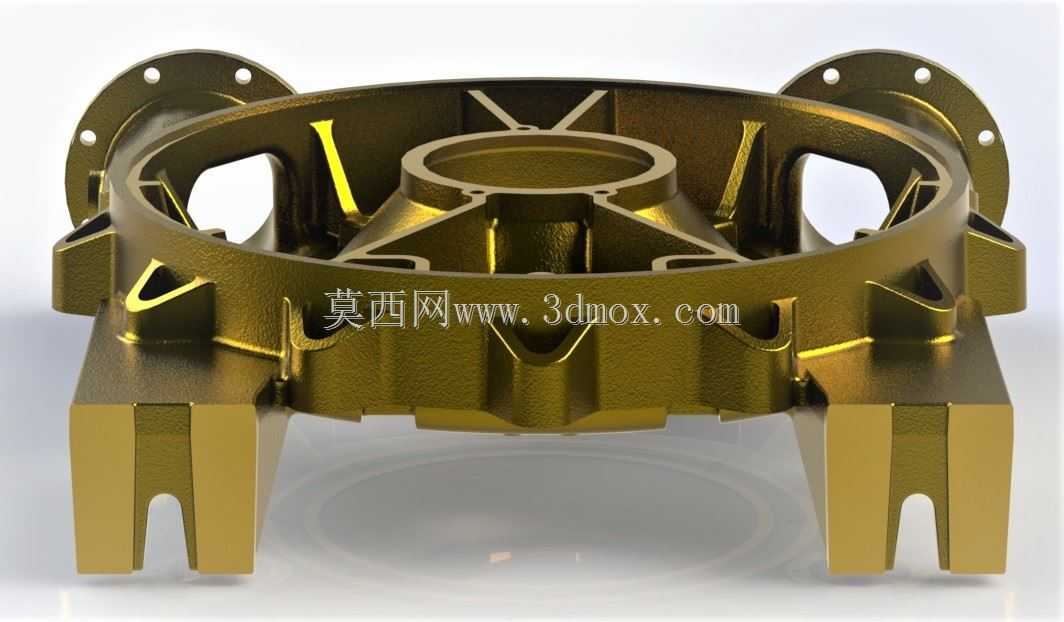

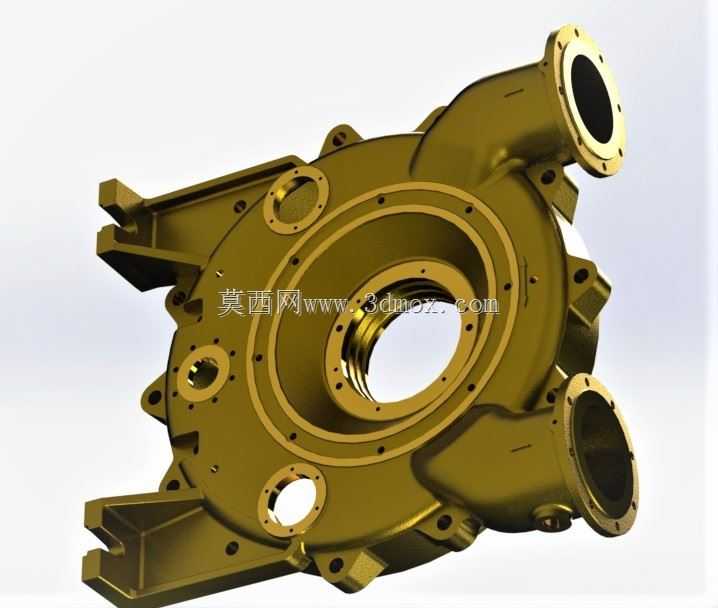

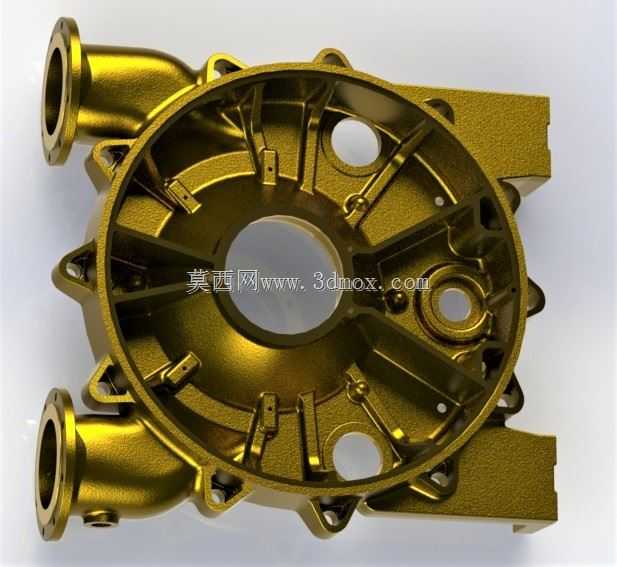

该结构件为汽车动力系统周边配套的铸造壳体部件，主要应用于商用车动力单元的外围腔体防护与介质导流场景，实际装车后承担内部核心组件的承载防护、冷却介质导流、外接管路对接的多重作用，是动力总成外围辅助系统的关键承载结构。从结构设计逻辑来看，主体采用环形腔体作为核心承载基底，环形基体的中心大孔为核心转动组件的避让空间，设计时严格匹配内部组件的回转外径，预留均匀的装配间隙，避免运行过程中出现运动干涉；环形基体上分布的多个大小不一的通孔，分别对应紧固件穿装、定位销配合、传感器探头伸入的功能需求，孔位的位置度公差在建模阶段就按照铸造工艺的脱模斜度、加工余量做了提前预留，避免后续机加工出现余量不足或者壁厚不均的问题。两侧对称延伸的管状接口为介质流道的对接端，接口端面的密封槽结构在建模时做了等深度设计，适配标准密封圈的安装尺寸，接口的外沿加强筋从管根位置延伸至环形主基体，分散管路对接时的锁紧应力，避免长期受振动影响出现根部开裂的问题。环形基体外侧延伸的两个矩形安装支耳为整件的固定安装位，支耳上的安装孔中心距严格匹配整车安装支架的孔位尺寸，支耳背面设计有贴合定位面，保证安装后整件的位置精度，避免运行过程中出现移位。整个壳体的壁厚采用均匀化设计，所有转角位置都做了铸造圆角过渡，避免铸造过程中出现应力集中导致的冷隔、缩孔缺陷，内部的加强筋布局沿着受力传导路径分布，在不额外增加壁厚、控制整件重量的前提下，提升整体结构的刚性，降低车辆运行过程中振动带来的结构形变。建模过程中同步考虑了铸造工艺的拔模方向，所有非加工面都设置了统一的拔模斜度，减少后续模具修改的工作量，机加工面的余量设置按照不同孔径、不同端面的加工精度要求做了差异化分配，兼顾加工效率与成品精度。
