工业流体存储输送处理集成装置

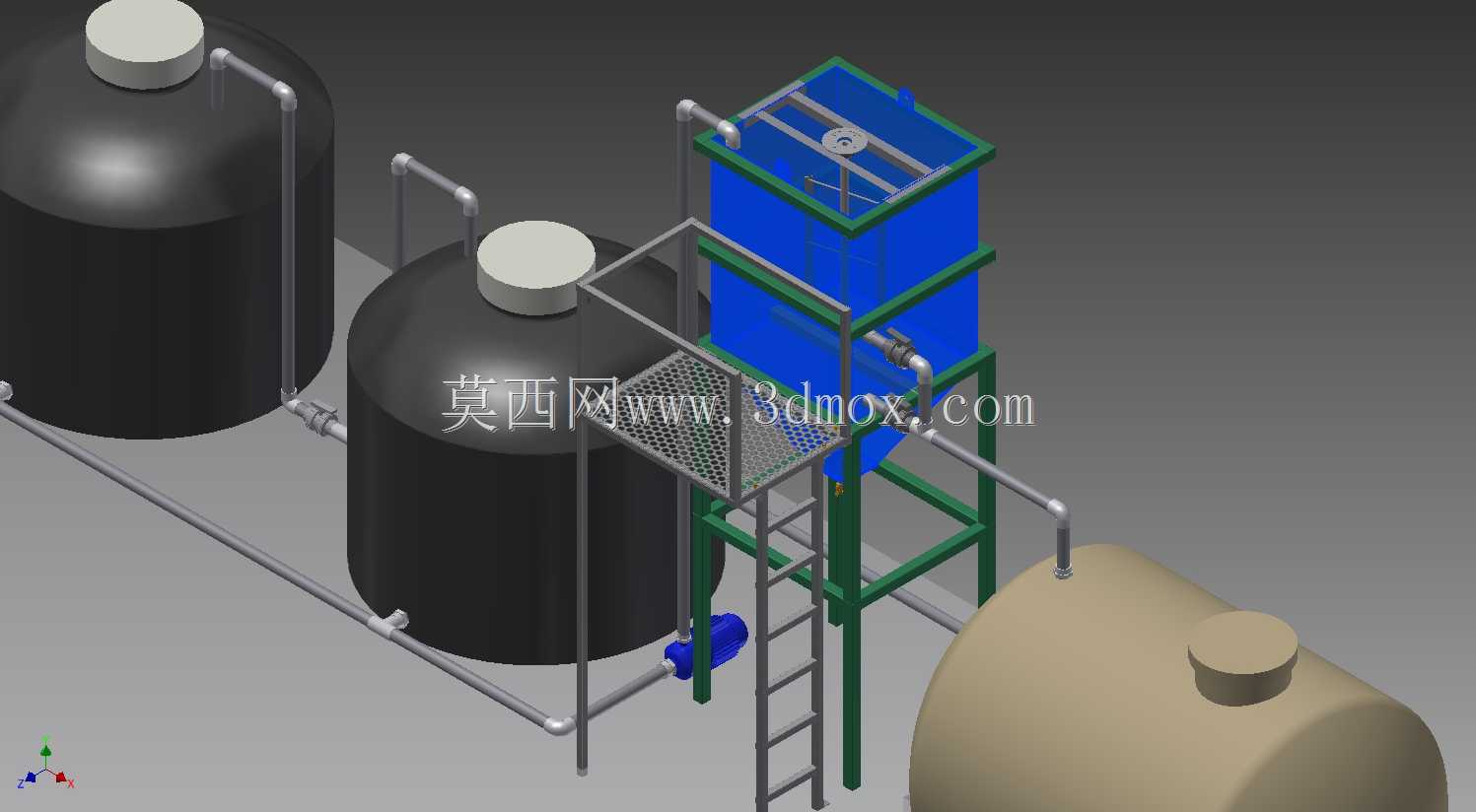

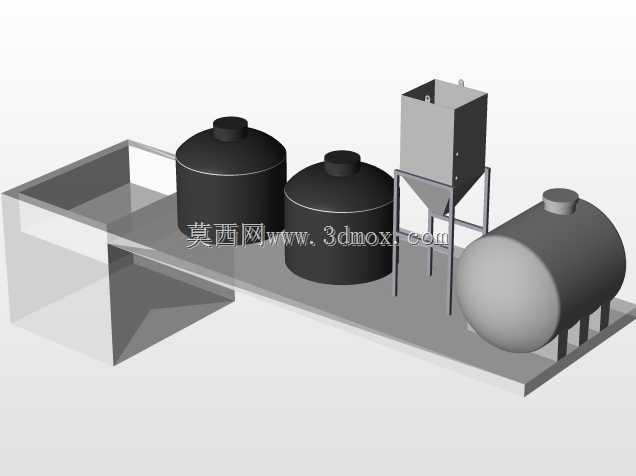

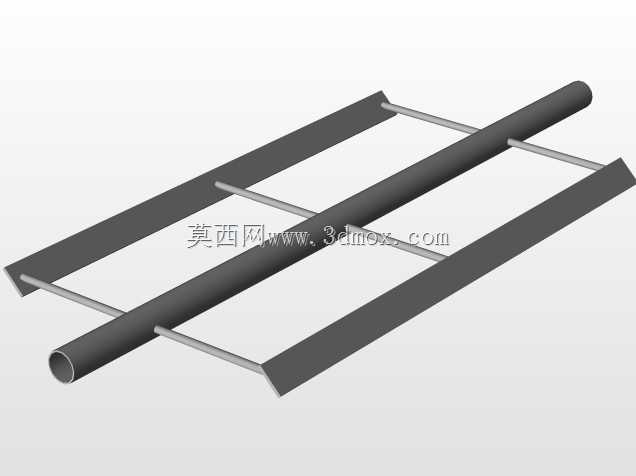

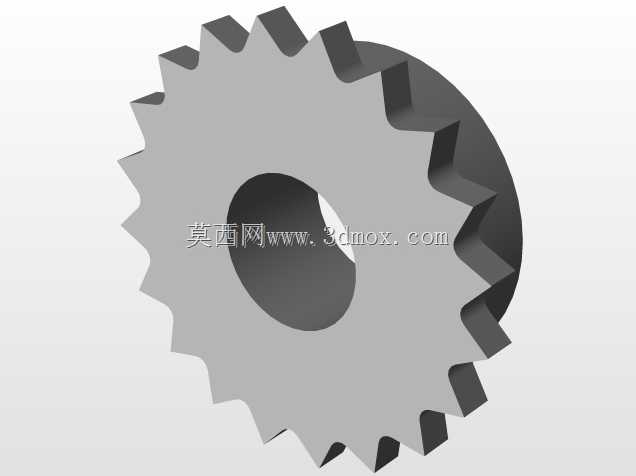

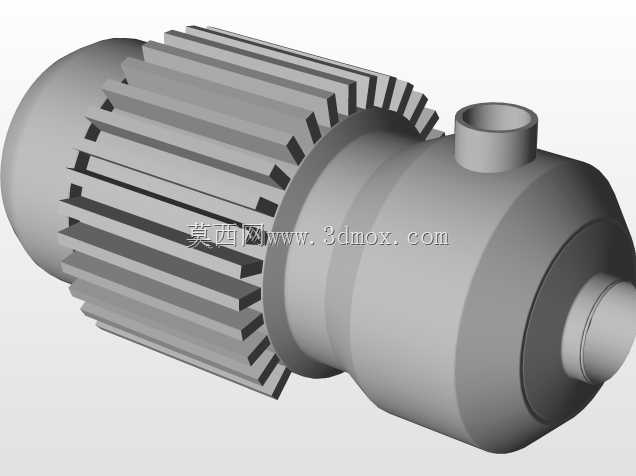

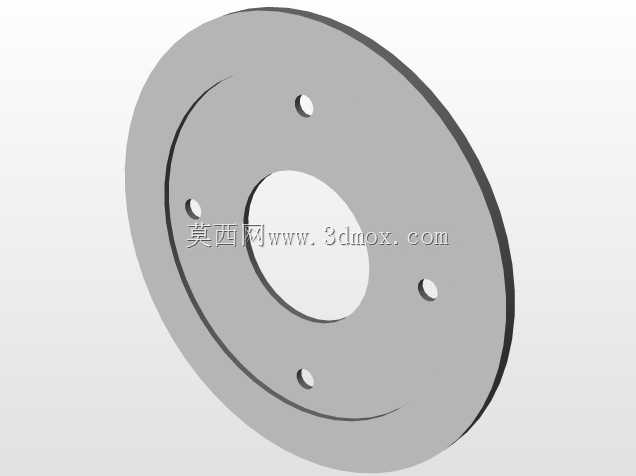

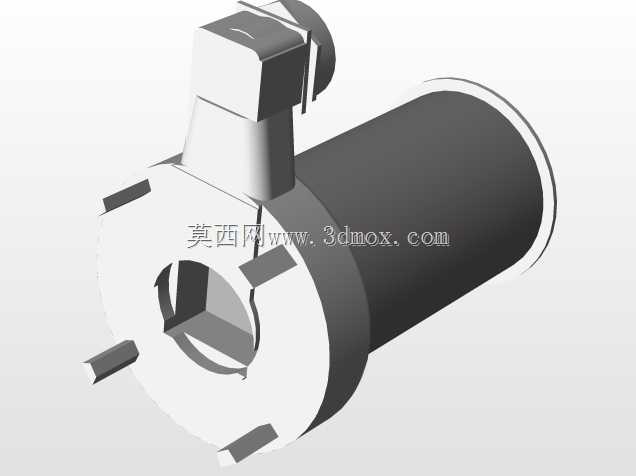

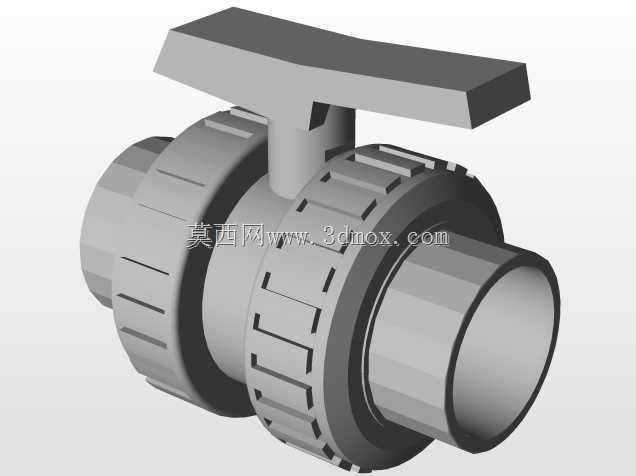

这套集成化流体处理装置，主要面向中小型化工、水处理、药剂制备等生产场景，可完成多组分流体的存储、配比混合、定量输送全流程作业，无需现场零散拼接管路与罐体，能大幅缩短现场安装调试周期。从结构布局来看，装置采用撬装集成式设计，将两类储液单元、混合反应单元、输送管路及操作检修平台整合在同一安装基准面上，现场仅需对接进出料主管道与动力电源即可投入使用，对安装场地的平整度要求较低，适配厂房内、户外作业区等多种安装环境。其中两台黑色立式承压储液罐，主要用于存储基础原料流体，罐体顶部设置快开式检修人孔与排气接口，侧壁预留液位检测安装位，罐体底部采用锥底过渡结构，可避免残液沉积，排净口设置在罐体最低处，方便定期排空清洗维护。旁侧的卧式浅米色储液单元，可用于存储成品流体或备用原料，卧式结构的重心更低，适合存储大容积、低流动性的介质，罐体顶部同样设置检修口与呼吸阀接口，保障储液过程的压力平衡。中间蓝色框架支撑的方形混合单元，是整套装置的核心处理段，内部设置搅拌组件，可按工艺要求完成多股进料的混合、反应或调质作业，框架采用型钢焊接成型，侧面设置直爬梯与格栅操作平台，平台边缘设置防护栏杆，方便操作人员定期巡检、查看搅拌运行状态，以及检修内部组件。整套装置的管路采用硬管连接，管路走向沿罐体与框架边缘排布，尽量减少直角弯头以降低流体输送阻力，管路低点设置排污口，高点设置排气阀，避免管路气阻或积液残留；输送泵组安装在混合单元下方的框架空位处，进出口设置软连接，可降低泵组运行时的振动传递到罐体与管路上，减少管路焊缝疲劳开裂的风险。设计过程中，各罐体的安装支座均做了载荷校核，立式罐体的支座高度预留了底部阀门与排净管路的安装空间，操作平台的高度设置在混合单元人孔与进料口的适宜操作位置，爬梯的踏步间距符合常规人工攀爬的人机工程要求，整套装置的外围安装边界预留了足够的检修通道，可满足日常巡检与部件更换的空间需求，无需额外拆除周边结构即可完成易损件更换作业。
