带M8x1连接螺纹1.6兆帕径向压力表

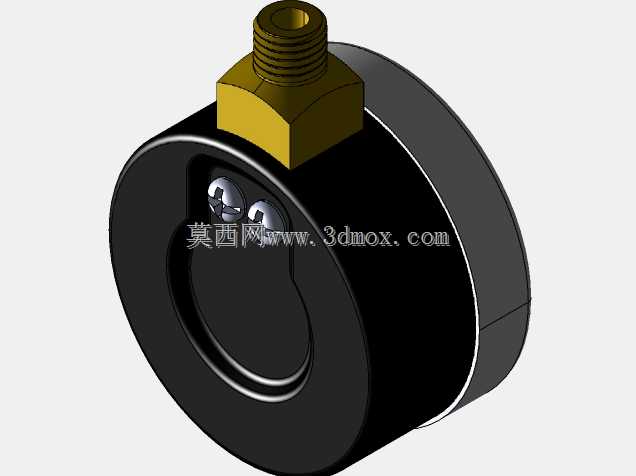

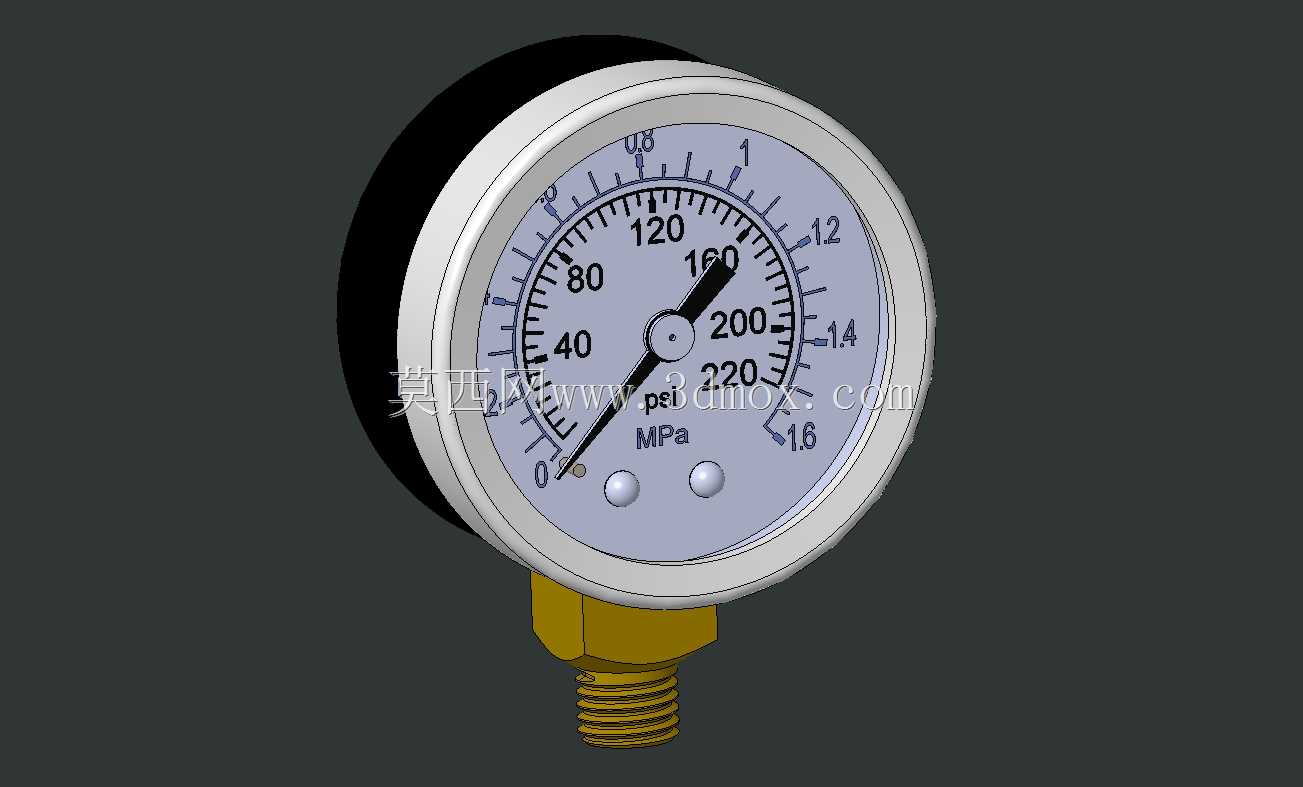

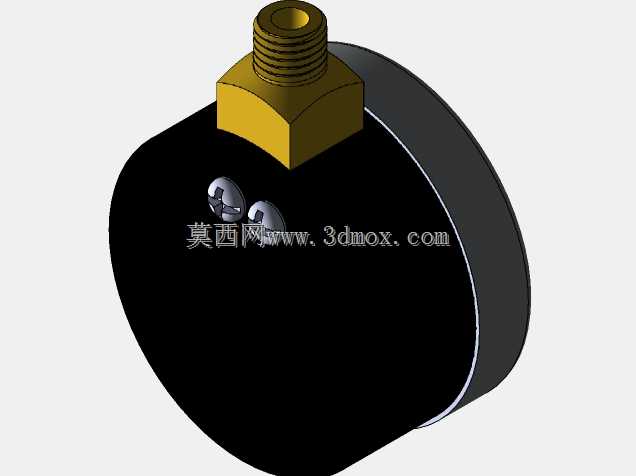

这款压力表的建模过程中，首先要兼顾现场安装的适配性，底部采用公制M8x1外螺纹连接结构，这类螺纹规格在小型气动回路、实验室低压流体管路、小型液压试验台的测压点位中十分常见，安装时无需额外转换接头，可直接拧入对应内螺纹的测压口，配合密封垫圈即可完成密封，避免了额外转接带来的泄漏风险。从功能设计来看，表盘采用双刻度标识，内圈为MPa单位量程0-1.6MPa，外圈对应psi单位量程0-232psi，能够同时满足公制、英制单位体系下的读数需求，现场操作人员无需进行单位换算即可直接读取压力数值，降低了读数失误的概率。表盘上的刻度线做了粗细区分，整兆帕刻度线更长更粗，0.2MPa间隔的刻度线稍短，最小分度值对应0.05MPa，能够满足常规工业测压的精度需求，指针采用锥形轻量化结构，转动惯量小，压力波动时能够快速响应稳定，减少指针抖动带来的读数误差。外形结构上，表壳采用圆形卷边设计，整体外径适配常规小量程压力表的安装开孔尺寸，背部带有嵌入式安装的凸缘结构，既可以做管路直接安装，也可以适配面板嵌入式安装场景，满足不同设备的装配需求。表蒙采用透明平面结构，建模时如果做渲染效果，可将表蒙设置为透明材质，能够清晰展示内部表盘刻度与指针结构，表壳下方的两个铆接凸点是实际产品中固定内部机芯的结构，建模时保留该细节能够还原真实产品的装配特征，避免模型过于简化失真。在实际应用场景中，这类1.6MPa量程的压力表多用于空压机储气罐压力监测、小型气动设备供气压力显示、家用水压检测、低压供水回路压力监测、小型制冷机组压力检测等场景，测压范围覆盖了多数低压流体工况的压力区间。建模时需要注意连接螺纹的有效长度，要保证螺纹拧入深度符合管路连接的强度要求，避免螺纹过短导致连接滑脱，同时表壳与接头的连接位置做了圆弧过渡，减少应力集中，符合实际产品的结构强度设计逻辑。指针的转动轴位于表盘中心位置，建模时保证指针与表盘留有微小间隙，避免转动时出现刮蹭，表盘上的压力标识位置清晰，不会被指针遮挡，保证全量程范围内读数无盲区。
