DN160长度500mm承插式排水管材结构

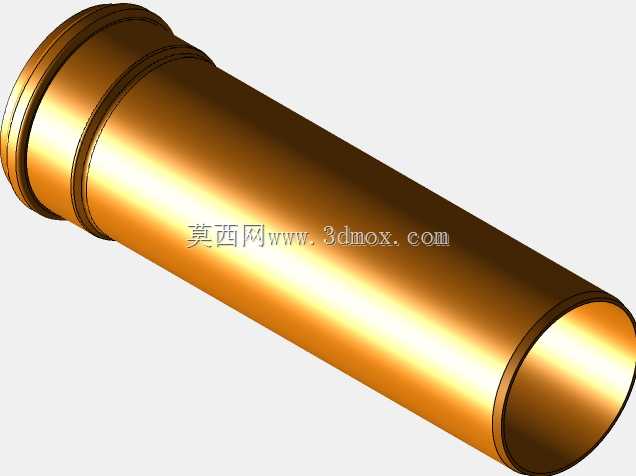

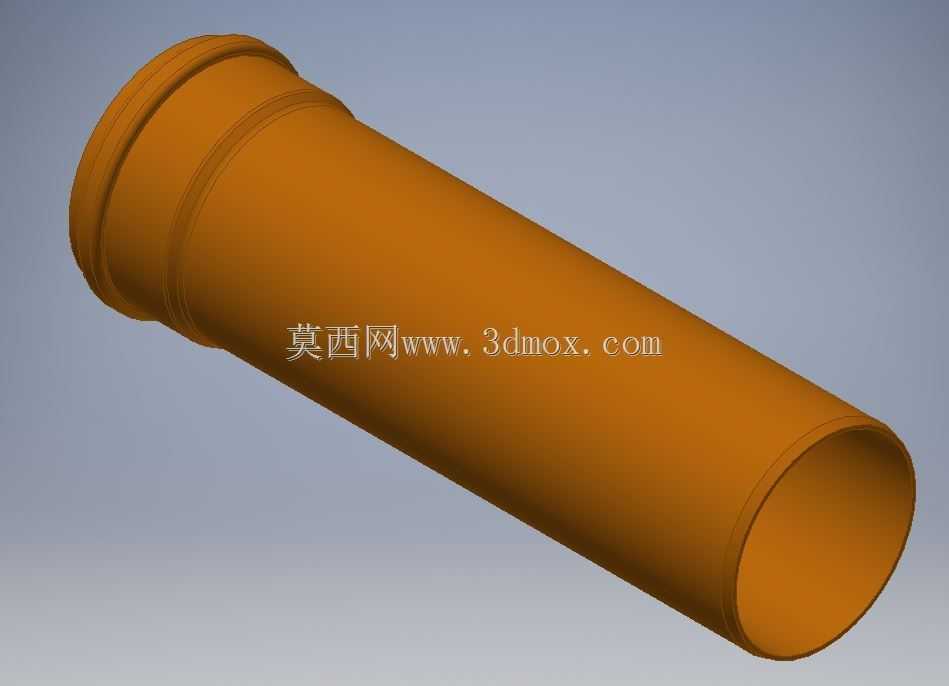

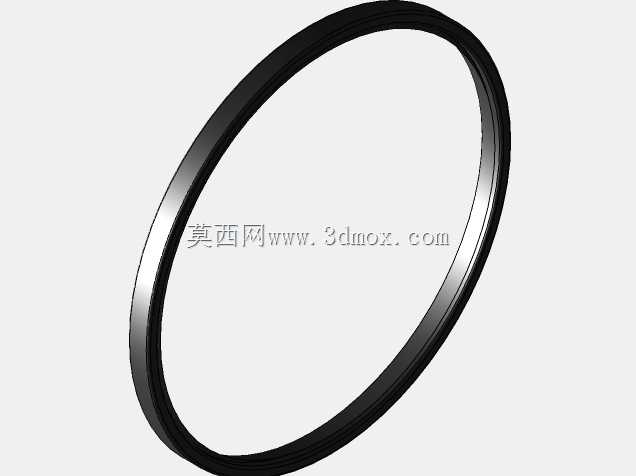

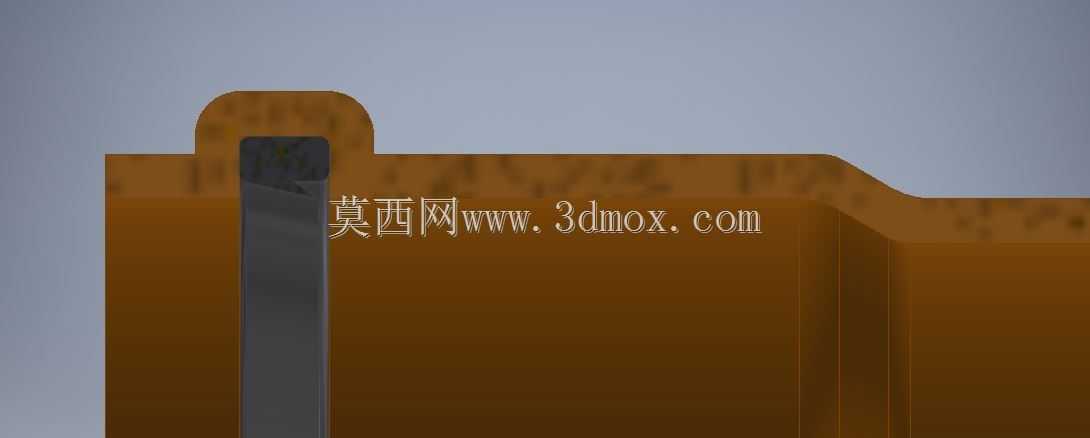

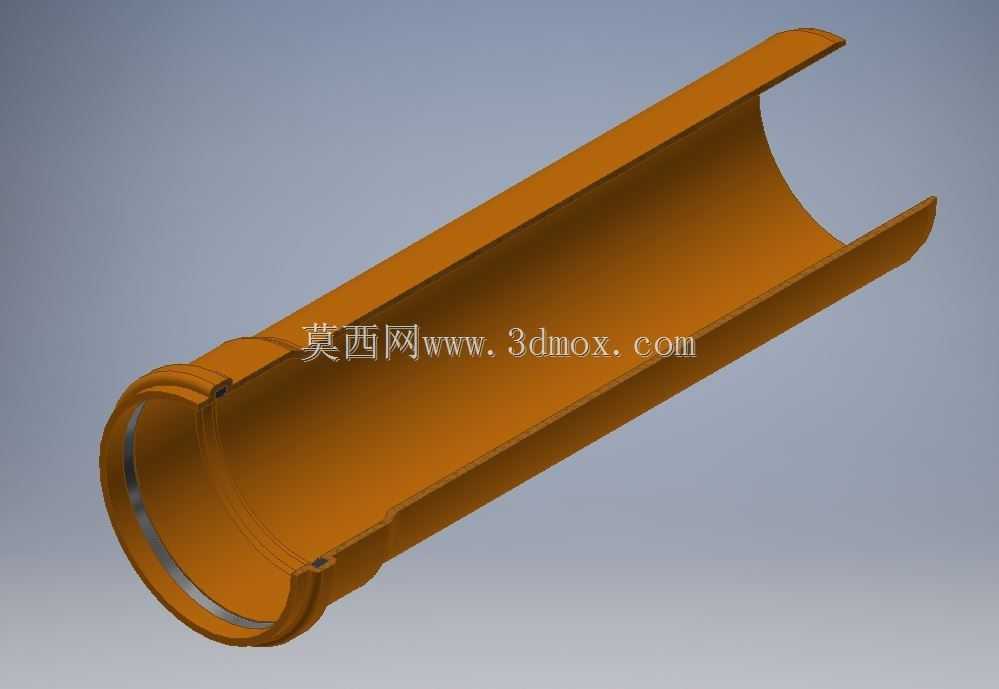

在市政雨污分流、建筑室内外排水、农田低压输水等场景中，这类大口径承插式管材是管网布设的核心基础构件，日常选型时首先要核对安装边界的尺寸匹配度，避免出现对接错位、密封失效的问题。这款管材公称通径为160mm，单段有效长度为500mm，一端设置扩口承插结构，另一端为平口直段，安装时可直接将相邻管材的直段插入承口内，配合橡胶密封圈即可完成密封连接，无需额外焊接或法兰紧固，大幅降低现场施工的操作难度，缩短管网铺设的工期。从结构设计角度看，承口部位做了多层环形加强筋结构，既可以提升承口的抗形变能力，避免管材堆放、运输过程中承口受挤压出现椭圆变形影响对接精度，也能为密封圈提供均匀的压紧限位面，保证0.2MPa工作压力下无渗漏风险。管身整体采用等壁厚设计，壁厚取值兼顾环刚度与材料成本，埋地铺设时可承受上部覆土的静载荷与路面通行的动载荷，不会出现管身压瘪、弯折的问题，内壁做光滑处理，可降低流体输送过程中的沿程阻力，减少污水中杂物挂壁堵塞的概率。实际工程应用中，这类管材常配套同规格弯头、三通、检查井等构件组合使用，布设时要注意承口方向与水流方向相反，避免水流冲击接口位置造成密封件移位，同时在管线转弯、变径位置要设置混凝土支墩，抵消流体运行产生的轴向推力，防止接口松脱。建模过程中重点还原了承口的环形卡槽结构、管身的同轴度公差、端口的倒角处理细节，可直接用于管网布设的装配干涉校验、施工方案模拟，也可作为管件配套设计的基准参考模型，帮助设计人员快速完成管线系统的整体布局，减少现场安装时的尺寸匹配问题。
