地面储罐用16英寸快开式人孔结构

在常压及低压地面储罐的运维体系里，人孔是兼顾安装施工通道与后期检修入口的核心承压附件，本次呈现的16英寸规格人孔，适配公称直径406mm的通径需求，是储油、储水及化工介质存储罐体上的标配部件。从实际应用场景来看，这类人孔通常布置在储罐罐顶区域，既可以满足施工阶段人员进出罐体内部完成焊缝打磨、防腐层涂刷、内件安装的作业需求，也能在储罐投用后的定期检验、淤积清理、内件维修环节，作为运维人员的核心进出通道，部分工况下还可兼做通风置换的临时接口。

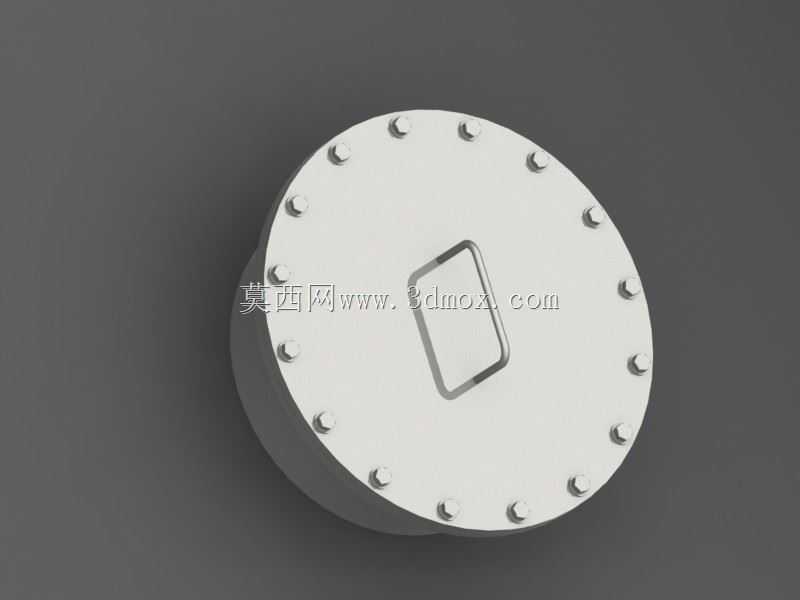

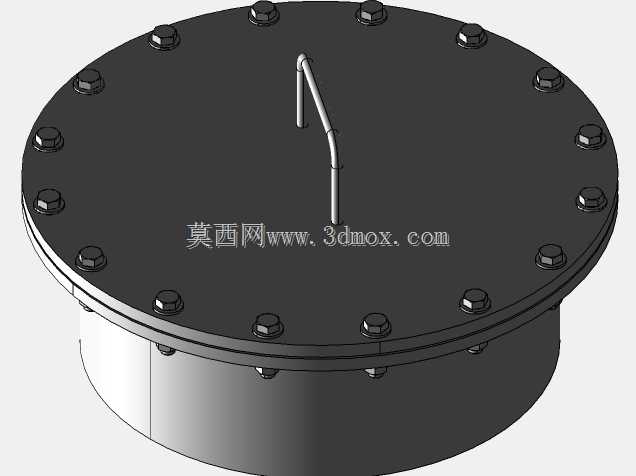

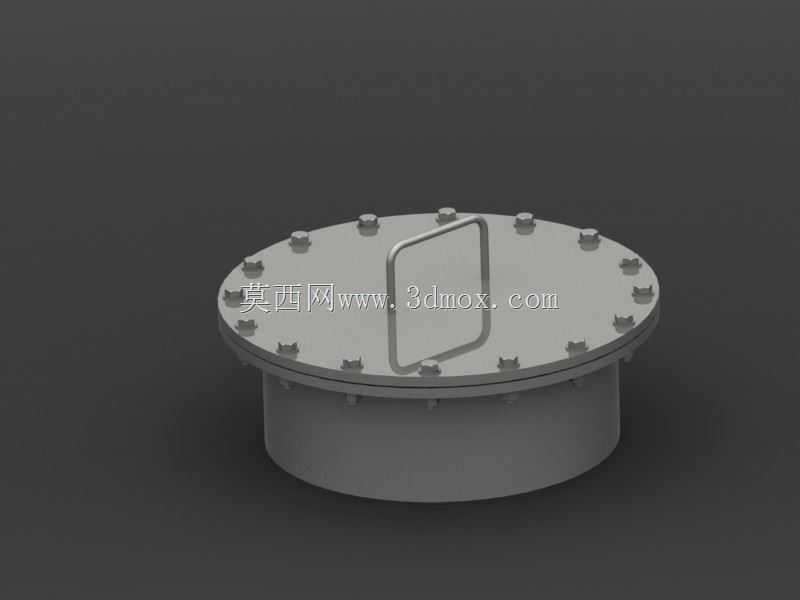

从功能特性上看，该人孔采用法兰螺栓压紧密封结构，盖体上设置的U型提手，是为了开盖作业时方便操作人员提拉移位，避免厚重的盖板磕碰密封面；沿法兰周向均匀排布的紧固螺栓，能在额定压紧力下让盖体与筒节法兰之间的密封垫片均匀受压，杜绝存储介质出现跑冒滴漏问题，适配常压到微内压的储罐工况，密封面的加工精度控制在Ra3.2以内，能适配耐油橡胶、石棉橡胶等多种常用密封垫片。

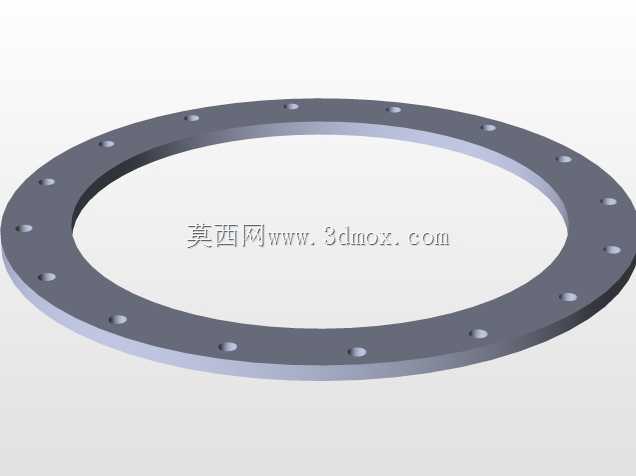

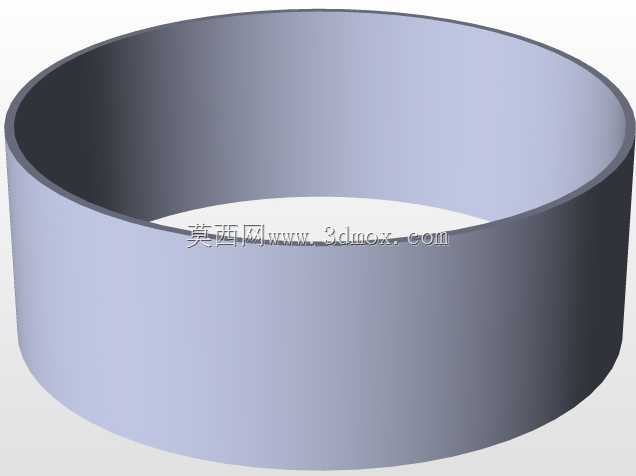

设计思路上，这款人孔的筒节部分采用与储罐本体同材质的卷制筒体，焊接端预留了合适的坡口尺寸，方便现场与罐顶开孔位置做满焊连接，焊接后需做煤油渗透试验确认焊缝无渗漏；法兰盘的厚度经过强度校核，能承受螺栓预紧力与罐内微压的共同作用，不会出现法兰翘曲变形导致的密封失效；螺栓孔的位置度公差控制在±0.5mm范围内，保证现场安装时螺栓能顺利穿入，不会出现孔位错位需要现场扩孔的问题。

从安装边界来看，该人孔筒节高度匹配常规罐顶的补强要求，安装时罐顶开孔直径需比筒节外径大3-5mm，方便调整焊接位置，开孔周边需做补强处理，避免开孔造成罐顶局部应力集中；盖体开启后的回转空间需预留至少500mm的操作半径，保证开盖后人员进出无阻碍，周边不得布置其他凸起的管线或附件，避免干涉提手操作与盖板开合。整体结构没有冗余设计，所有尺寸都围绕现场安装便捷性、密封可靠性、运维操作便利性展开，完全匹配地面储罐的常规使用需求，建模过程中对螺栓、提手、法兰密封面的细节都做了还原，能直接用于储罐整体装配的干涉检查、施工交底模拟。
