埃西316不锈钢内螺纹手动球阀结构设计

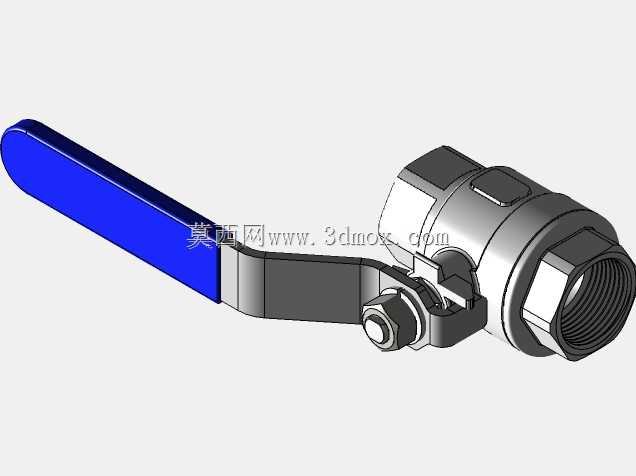

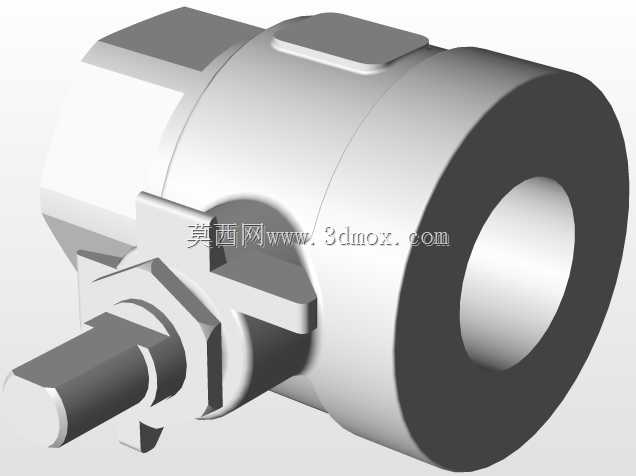

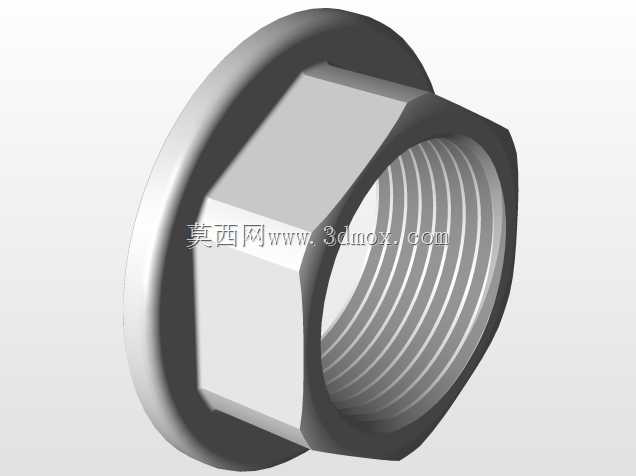

这款316钢制手动球阀，主要面向中小口径流体管路的通断控制场景，在化工介质输送、民用给排水、食品级流体传输、小型液压站回路中都有广泛适配性，相比铸铁或黄铜材质阀件，316不锈钢的抗晶间腐蚀能力更强，可适配弱酸碱、洁净水、油气类多种介质，不会出现长期使用后锈屑污染管路的问题。从结构设计来看，该球阀采用两片式阀体组合结构，阀体两端为内螺纹连接接口，安装时可直接与同规格外螺纹管路旋合，无需额外焊接法兰，适合安装空间紧凑、后期需要频繁拆卸维护的管路节点。手柄采用加长杠杆式设计，蓝色包覆层为防滑绝缘材质，操作时只需施加较小的力矩即可完成90度回转，实现阀门全开或全关状态切换，手柄与阀杆的连接部位设置了防松锁紧结构，避免频繁开关后手柄出现松旷错位，阀杆与阀体的密封部位采用多级填料压合结构，可在1.6MPa公称压力下长期保持密封性能，不会出现阀杆处渗漏的问题。球体部分采用精磨抛光处理，与阀座密封面的贴合度极高，全开状态下流道与管路通径完全一致，流体阻力极小，不会造成管路压降过大，也不容易残留介质杂质。在安装边界上，该阀件的整体外轮廓尺寸适配DN15到DN25区间的常规管路，阀体六角结构的对边尺寸符合标准管钳操作空间要求，安装时预留出手柄回转的90度操作空间即可，不需要额外预留过大的检修位置。设计过程中充分考虑了实际工况的使用需求，将密封件的更换预留空间做了优化，后期维护时不需要将整个阀体从管路上拆下，只需松开压盖即可更换密封填料，大幅降低现场维护的工作量。阀件的所有金属部件均采用同系316材质加工，避免不同金属接触产生的电化学腐蚀问题，可在户外潮湿、沿海盐雾环境下长期使用，不会出现阀体锈蚀开裂的故障。从建模细节来看，该模型完整还原了阀件的所有装配关系，包括锁紧螺母、定位弹片、手柄限位结构的细节都做了精准复刻，可直接用于管路装配干涉检查、阀件选型模拟、操作培训演示等场景，结构尺寸完全符合行业通用阀件的安装规范，不存在与实际产品尺寸偏差过大的问题，能够直接对接生产加工的尺寸校验环节。
