工业流体管路集成输送阀组装置

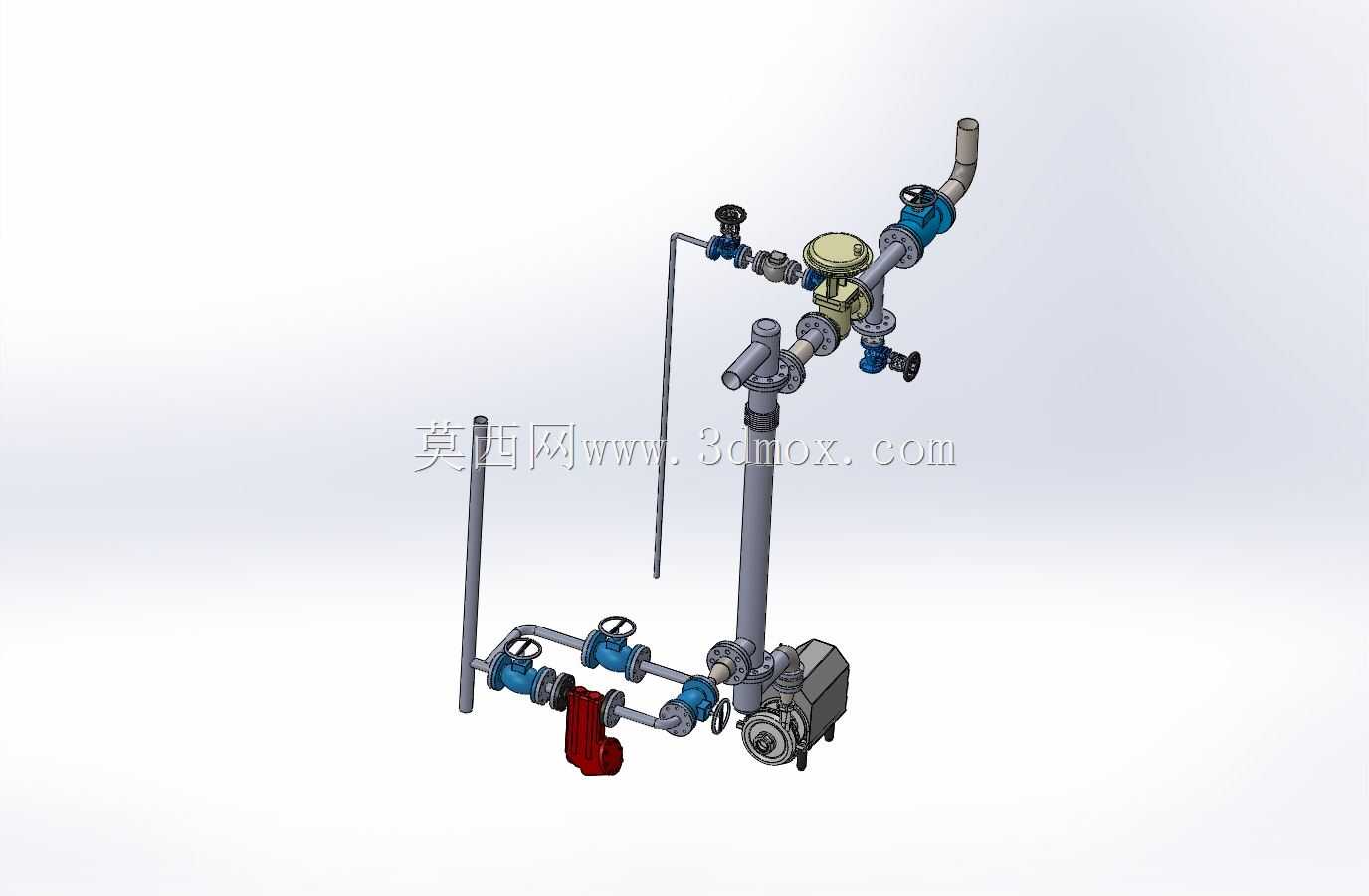

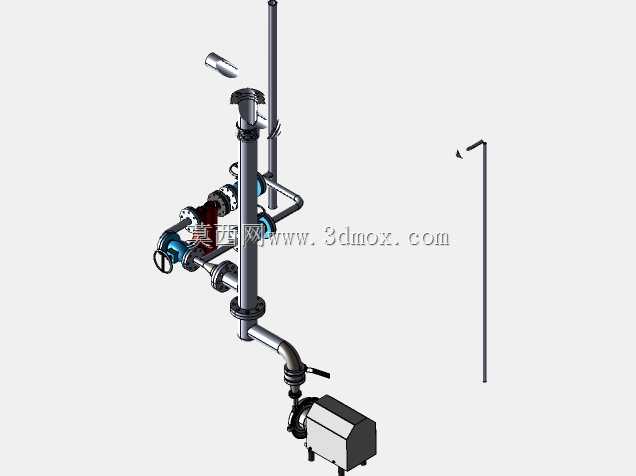

这套管路集成装置主要面向工业流体输送场景设计，可适配化工介质输送、生产循环水供给、小型工艺段流体增压等实际工况，承担管路通断控制、流量调节、流体增压输送的核心作用。从结构设计来看，整套装置采用立式管路布局搭配底部卧式动力单元的组合形式，底部配置的流体动力单元为整套管路提供输送压头，可根据实际输送介质的粘度、腐蚀性参数更换适配的密封件与过流部件，满足不同工况的使用需求。管路系统上集成了多组控制阀门，包含直通式截断阀、流量调节阀以及支路切换阀，不同阀门沿管路走向错落布置，既保证了操作空间的预留，也尽可能压缩了整套装置的横向占用尺寸。设计阶段优先考虑了现场安装的适配性，主立管采用标准管径的无缝钢管构型，底部设置了独立的安装支撑脚，可直接通过膨胀螺栓固定在混凝土设备基础上，无需额外焊接复杂的支撑钢架，降低现场安装的施工量。横向支路管路的接口全部采用标准法兰连接形式，对接尺寸符合通用管路连接件的标准，可直接与现场预埋的工艺管路快速对接，减少现场配管的修改工作量。装置顶部预留了外接管路的对接接口，接口朝向做了45度倾斜处理，既方便现场管路的弯折对接，也避免了管路直角弯折带来的流体阻力损失。整套装置的阀门操作手轮全部朝向操作通道一侧布置，操作高度控制在人体站立操作的舒适区间内，日常巡检时无需借助登高工具即可完成阀门开度调节、通断操作。在管路的低点位置特意设置了排污支路，配套独立的控制阀门，设备停机维护时可直接打开排污阀排空管路内残留的介质，避免残留介质沉积堵塞管路或者腐蚀阀体内腔。动力单元与管路的连接位置采用了软连接构型，可抵消动力单元运行时产生的振动传递，避免长期振动导致管路法兰连接处出现渗漏问题。整套装置的结构布局经过多轮优化，将易损的密封件、阀门填料位置都预留了足够的拆装空间，后期维护更换配件时无需大范围拆解主管路，可大幅缩短维护停机的时间。
