桁架式格构支撑塔架结构设计

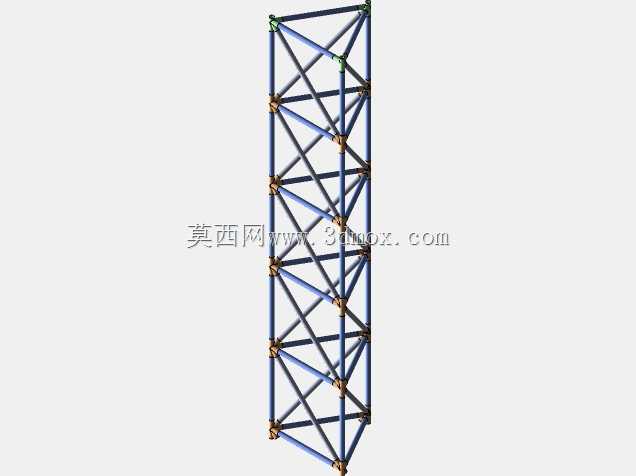

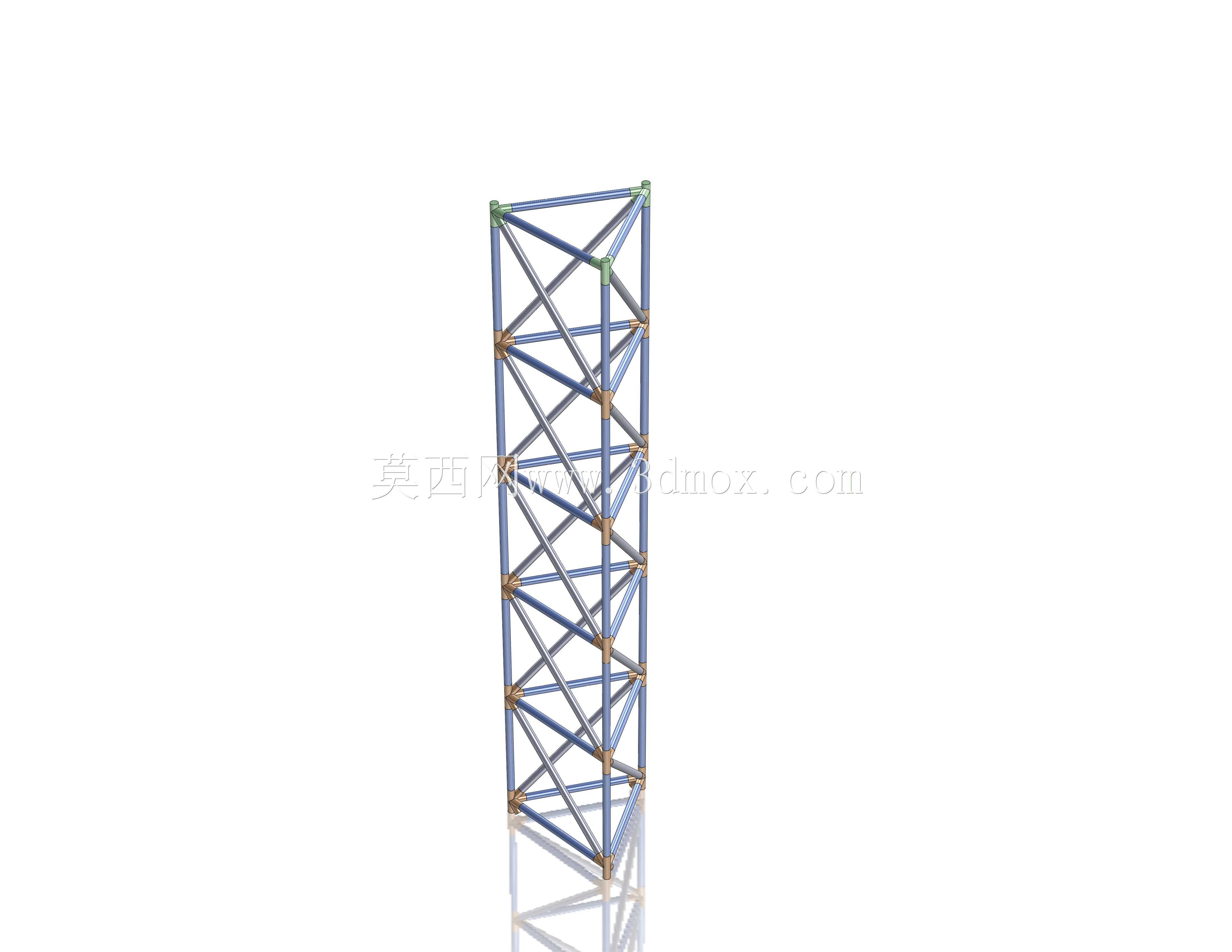

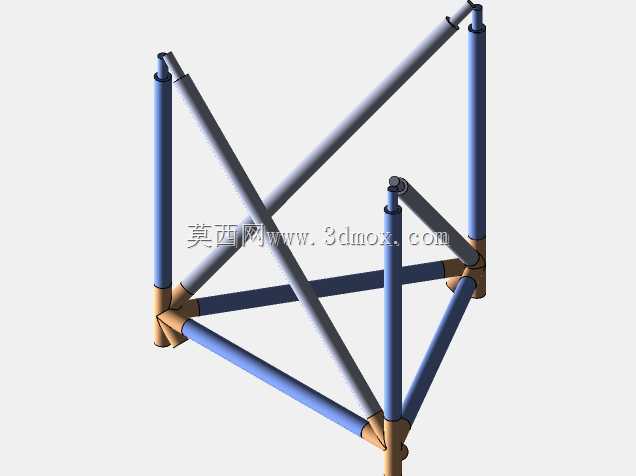

这类格构式桁架塔架常应用在户外临时支撑、舞台灯光架设、展会展架搭建、小型天线支撑以及轻型设备架空安装场景中，区别于实腹式支撑结构，格构桁架的镂空设计能在保证结构强度的前提下大幅降低自重，减少材料用量，同时降低风阻对高耸结构的侧向载荷影响，适配户外露天使用的抗风需求。从结构设计逻辑来看，该塔架采用等边截面的空间桁架布局，主弦杆沿塔架轴向通长布置，承担整体结构的轴向压弯载荷，腹杆采用交叉斜撑搭配水平横撑的排布方式，将主弦杆之间连接成稳定的空间三角受力单元，每一段腹杆与主弦杆的连接节点都做了节点加强处理，避免局部应力集中导致的杆件失稳。实际选型使用时，需要先核算上部承载设备的总重量，结合安装区域的常年最大风压、积雪载荷计算单根主弦杆的轴力，再匹配对应壁厚的杆件规格，塔架的底部需要配套设计连接法兰或者地脚固定结构，安装时要保证基础的水平度，避免塔架承受额外的偏心弯矩。这类桁架塔架通常采用模块化分段设计，单段长度控制在人工可搬运的范围内，段与段之间通过销轴或者螺栓快速拼接，不需要大型吊装设备就能完成现场组装，适配临时搭建场景的快速拆装需求。从结构受力特性来说，交叉腹杆的设计可以同时承担水平方向两个维度的剪力，不管是侧向风载还是上部设备的偏心载荷，都能通过腹杆将力均匀传递到每一根主弦杆上，避免单根杆件过载。设计建模过程中，需要重点校核长细比参数，主弦杆的计算长度取相邻横撑的间距，腹杆的计算长度取两端节点的间距，保证所有杆件的长细比都在钢结构设计规范允许的范围内，避免出现杆件失稳屈曲的问题。塔架的顶部通常预留通用安装孔位，可以适配不同规格的上部设备安装板，不需要额外做打孔改造就能完成设备固定，底部的支脚可以设计成可调高度结构，适配不平整的安装地面，保证塔架整体的垂直度，减少附加弯矩对结构寿命的影响。日常使用中，这类桁架塔架不需要做复杂的维护，因为镂空结构不容易积水积灰，杆件表面做镀锌或者喷塑处理就能满足户外防锈需求，相比传统的焊接式塔架，模块化的桁架结构还可以根据实际需要的支撑高度灵活增减分段，适配不同的架设高度要求，不会出现高度固定无法调整的问题。
