工业接收站设备结构设计方案

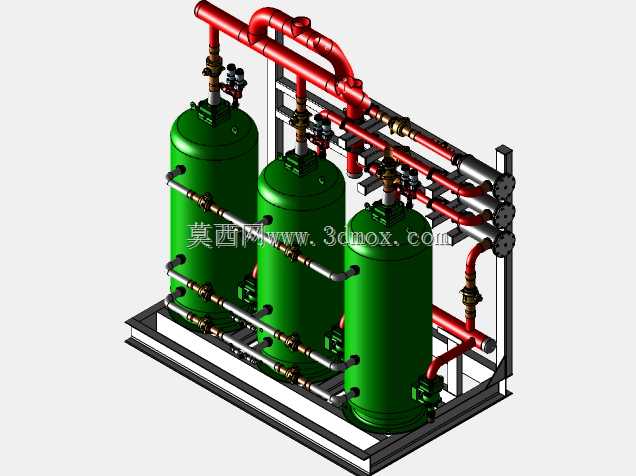

在油气输送、化工介质中转场站的现场布局中，接收站是衔接外部来料与厂区内部处理工序的核心节点，这类设备的三维结构设计需要兼顾现场安装边界、操作维护空间与介质流转的功能需求。从实际工程落地的角度看，这类接收站单元通常布置在场站的进料侧，需要对接外部输送管线来向，同时预留足够的阀门操作、仪表检修的人员活动空间，避免后期运维时出现操作干涉。设计过程中首先要明确设备的核心功能：完成来流介质的接收、缓冲、初步过滤与分流，将不同压力等级、不同流向的介质按需分配到后续处理单元，因此结构上需要集成管路接口、截断阀组、检测仪表安装位、缓冲腔体等多个功能模块。外形尺寸的确定需要匹配场站预留的安装基坑尺寸，底部支撑结构的地脚螺栓孔位要和现场预埋板的位置完全对齐，避免现场安装时出现二次打孔的问题，设备主体的高度要兼顾操作人员站立操作阀门的舒适高度，顶部的排空接口要预留足够的管线连接空间，侧面的排污口要对接现场的污水收集沟槽，不能出现介质滴漏污染场地的情况。设计思路上优先采用模块化的结构拆分方式，将缓冲腔体、阀组安装段、仪表集成段拆分为独立的子装配体，既方便厂内预制加工，也便于后期运输到现场后快速拼装，减少现场焊接的工作量。管路接口的法兰规格要和上下游对接管线的法兰标准统一，密封面形式匹配介质的压力等级，避免出现法兰不匹配导致的安装返工。设备的外部走台和护栏设计要符合现场安全规范，走台的格栅板承重满足单人携带工具操作的载荷要求，护栏高度符合工业场站的安全防护标准。在结构细节处理上，阀组的操作手柄朝向要统一朝向巡检通道一侧，避免操作人员需要探身到设备间隙内操作，仪表的安装位置要处于巡检人员的视线范围内，方便日常读取压力、流量参数。缓冲腔体的内部要设置导流结构，避免高速进入的介质直接冲击腔体壁面造成长期冲蚀磨损，腔体底部设置一定的坡度，方便排污时彻底排空内部残留介质，减少积液造成的内部腐蚀。设备的外部支腿要做加强筋处理，匹配整体设备的满载重量，避免长期运行后出现支腿变形导致的设备倾斜，同时支腿上预留接地端子的安装位，满足工业场站的防静电接地要求。这类接收站设备的结构设计没有过多复杂的异形曲面，核心是要匹配现场的实际工况需求，每一处结构细节都要对应实际使用中的操作、维护、安全需求，三维建模过程中需要反复核对各个接口的位置尺寸、操作空间的预留量，确保模型导入现场整体布局后不会和周边其他设备、管线、土建结构出现干涉，为后续的施工安装、生产运维提供准确的结构参考。
