E3D V6++3D打印挤出散热组件结构设计

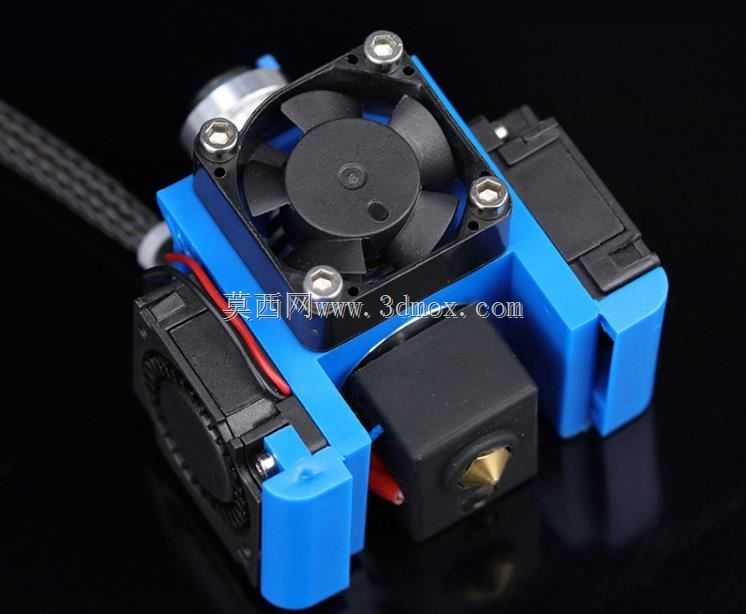

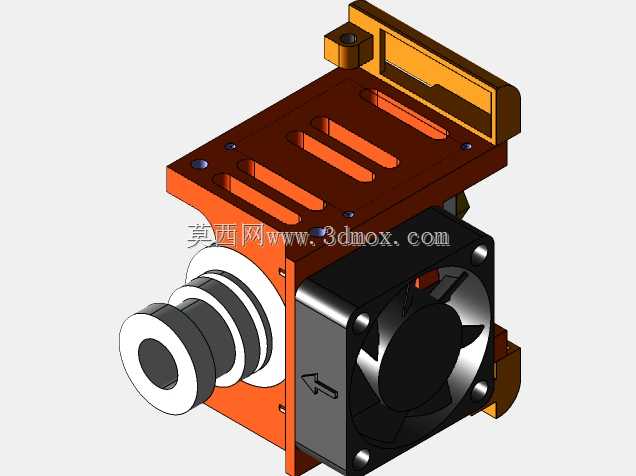

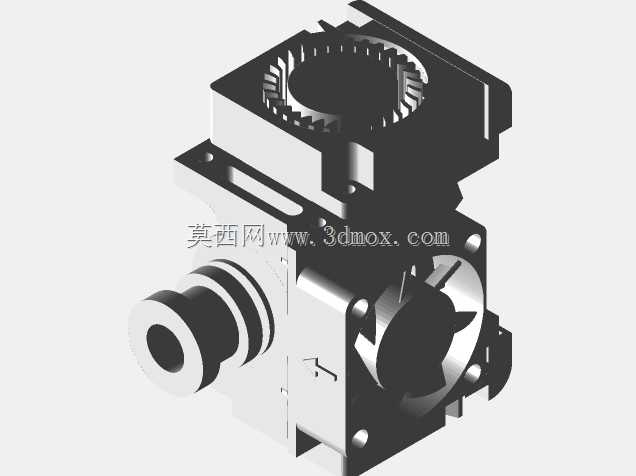

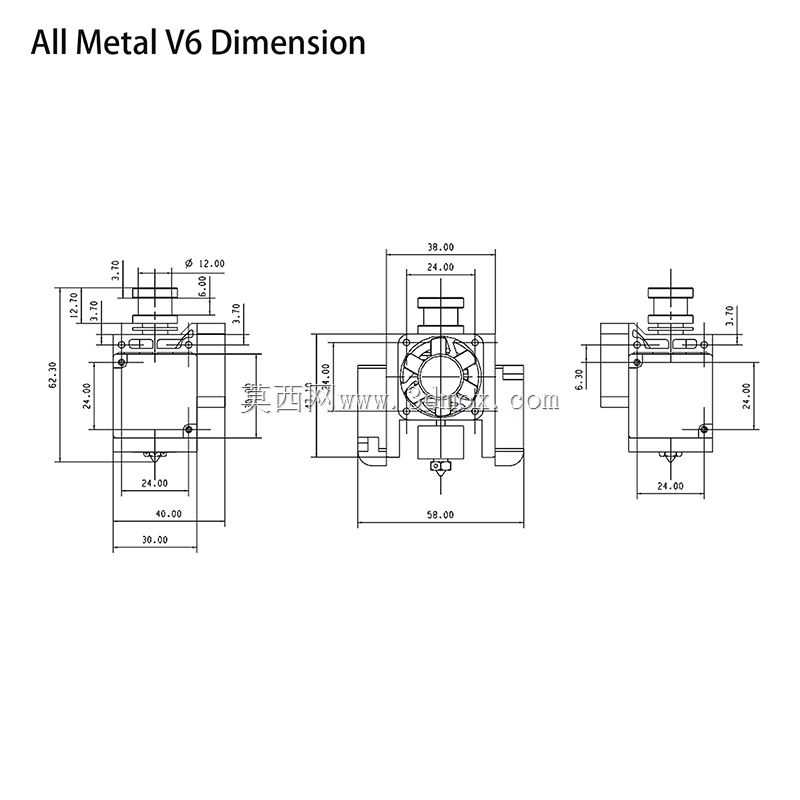

这套挤出散热组件是FDM熔融沉积成型设备的核心执行部件，主要承担耗材熔融、流量控制、温度稳定的核心作用，在桌面级、工业级FDM打印设备中都有广泛适配空间，不管是DIY改装机型、入门级量产桌面机，还是多喷头工业打印阵列，这类经过结构优化的挤出组件都能适配不同的耗材打印需求。从结构设计逻辑来看，组件采用模块化拼接思路，将加热熔融段、散热冷却段、风道导流结构做了集成化处理，蓝色的安装支架采用对称式卡槽设计，不需要额外定制转接件就能适配主流2020、2040铝型材机架的安装位，安装孔位预留了标准M3螺丝沉孔，安装时不需要额外做攻丝处理，直接用标准紧固件就能完成固定，安装边界预留了足够的接线走位空间，不会出现线材挤压、干涉运动路径的问题。散热部分采用双风扇布局，其中3010规格的轴流风扇直吹散热鳍片区域，负责将喉管位置的余热带走，避免耗材在喉管段提前软化造成堵头故障，另一组侧置风扇负责成型区域的快速冷却，针对PLA这类需要快速定型的耗材，能保证模型悬垂面、薄壁结构的成型精度，风道做了定向导流设计，出风方向精准对准喷嘴出料位置，不会出现冷风直吹加热块造成温度波动的问题。加热块部分采用标准E3D V6通用接口，能兼容0.2mm到1.0mm不同孔径的黄铜喷嘴、硬化钢喷嘴，适配PLA、ABS、PETG、TPU甚至碳纤维填充耗材的打印需求，喷嘴尖端突出于安装支架底面，打印时不会和模型表面发生剐蹭，加热块周边预留了热敏电阻、加热棒的安装卡槽，接线位置做了防拉扯设计，长期运动也不会出现线材松脱的故障。设计过程中充分考虑了日常维护的便捷性，风扇、加热块、喉管都采用快拆式固定结构，更换喷嘴、清理喉管残留耗材时不需要完全拆解整个组件，只需要松开对应位置的紧固件就能完成维护操作，支架的边角都做了圆角处理，安装调试时不会划伤线材或者操作人员手部，整体重量控制在合理区间，安装在X轴运动滑台上不会增加过多运动负载，能保证高速打印时的运动稳定性，不会因为组件过重导致丢步、层纹明显的问题。
