3D打印机三进料混色挤出机构

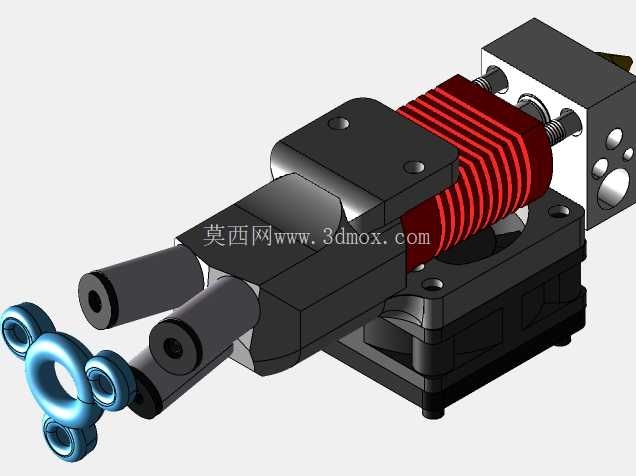

　　从结构布局来看，这套挤出机构采用近端挤出的安装逻辑，进料端设置三个平行的耗材导入通道，每个通道对应独立的送料驱动衔接位，耗材通过PTFE导管导入后直接进入加热块上方的熔融汇聚腔，缩短了耗材从送料轮到熔融区的路径，大幅降低了柔性耗材进料时的弯折堵头风险，同时也能提升换色时的耗材响应速度，减少残料滞留导致的混色串色问题。加热段采用分段式散热结构，上方的铝制散热鳍片搭配轴流风扇形成强制风冷区，将热量阻隔在喉管上部以下，避免耗材提前软化膨胀造成的送料阻力过大，喉管采用金属内衬聚四氟乙烯的复合结构，既保证了进料的顺滑度，也能耐受长期高温工作的磨损。桌面级FDM 3D打印领域里，多色混打一直是用户拓展创作边界的核心需求，这套三进料变色挤出结构，正是针对单喷头多色打印场景开发的功能部件，区别于传统换色方案需要多喷头切换、抬升漏料、校准偏移的痛点，单喷头混色的结构逻辑是将三路进料的耗材在熔融腔体内完成比例混合，再通过同一喷嘴挤出，既避免了多喷头的Z轴抬升误差，也能实现渐变色、多色拼接甚至自定义混色比例的打印效果，适配创意手办、彩色功能件、多材料复合打印的实际生产需求。

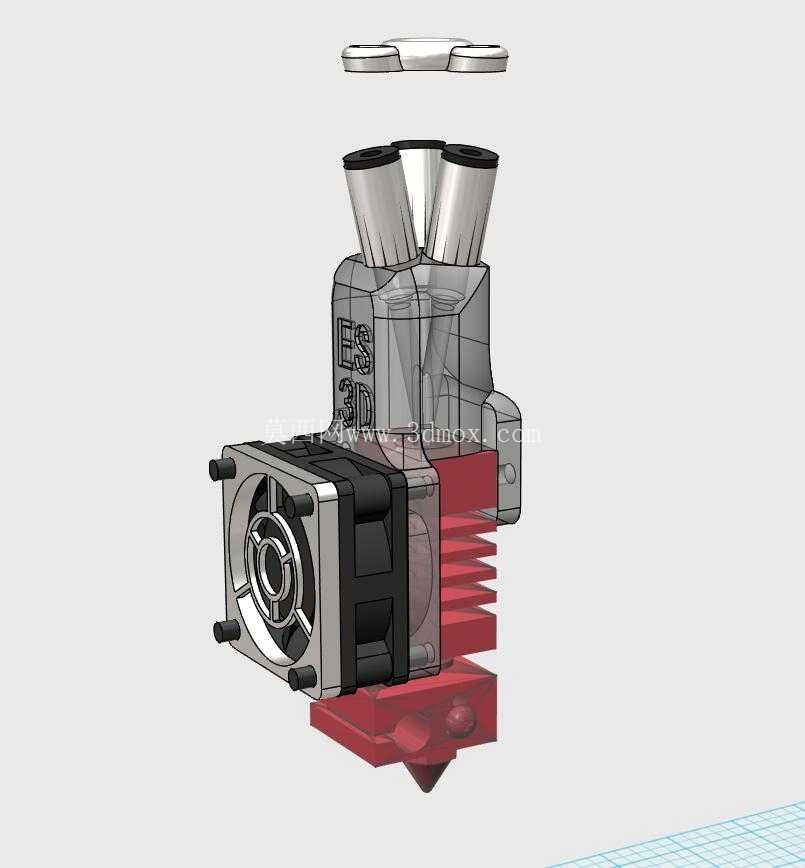

　　加热块采用一体式铜合金加工，三个进料孔在腔体内部以斜角汇聚到喷嘴安装位，腔体流道做了圆弧过渡处理，没有直角死角，减少不同颜色耗材切换时的残料积存，缩短换色 purge 的耗材消耗量。喷嘴采用通用的M6螺纹接口，可根据打印需求更换不同口径的喷嘴，适配0.2mm到1.0mm的常规打印孔径，覆盖高精度细节打印到大流量快速打印的不同场景。安装边界上，这套挤出机构的整体安装孔位兼容主流的E3D V6热端安装标准，安装孔距为20mm*20mm的标准孔位，可直接适配市面上多数桌面级3D打印机的X轴滑台安装位，无需额外改装转接件，整体横向宽度控制在60mm以内，纵向高度从安装基准面到喷嘴末端的距离为72mm，不会和打印机的机架、打印平台产生运动干涉，适配200mm到300mm成型尺寸的常规桌面FDM设备。功能特性上，三路进料的结构支持三种不同颜色的PLA、PETG等常规熔融耗材同时进料，通过控制每一路送料轮的转速比例，可实现任意比例的颜色混合，既可以完成固定比例的专色打印，也能在打印过程中动态调整送料比例实现渐变色彩效果，相比双进料混色结构，色彩组合的丰富度提升了一个量级，同时单喷嘴的结构保证了打印过程中喷嘴到打印件表面的距离始终一致，不会出现多喷头切换时的层高差问题，打印表面质量更稳定。

　　设计过程中重点考虑了长期工作的可靠性，散热鳍片和加热块之间采用隔热硅胶套做热隔离，减少热量向上传导导致的散热负载过高，加热棒和热敏电阻采用标准的6mm孔径安装，兼容常规的12V/24V加热棒和NTC100K热敏电阻，用户无需额外定制电气配件即可完成替换安装，进料口的卡套结构采用标准的4mm气动接头规格，可直接连接常规的4mm外径PTFE送料管，耗材导入端做了倒角扩口处理，即使耗材端头有轻微毛边也能顺利插入，减少进料卡滞的概率。

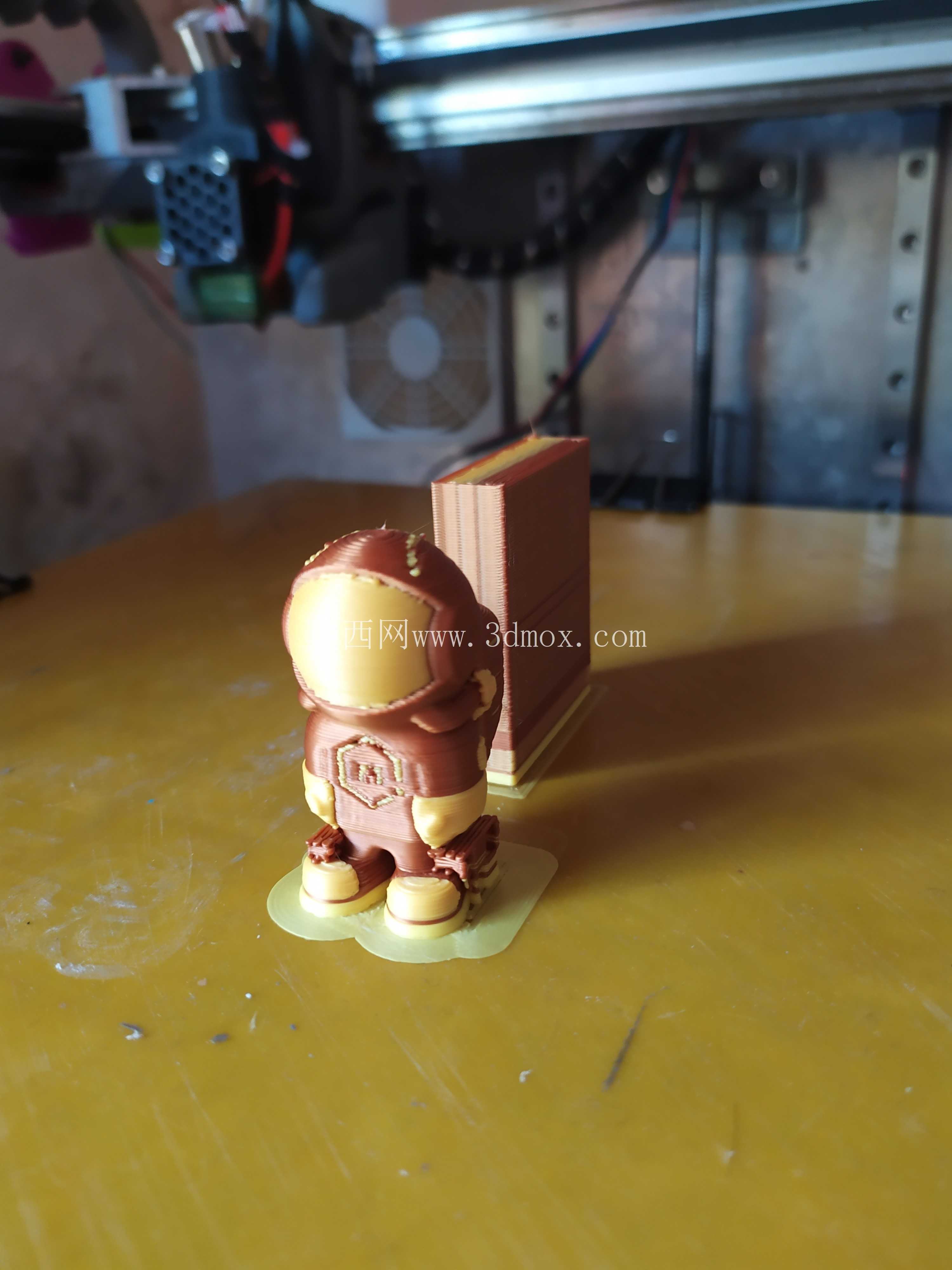

　　实际应用中，这套挤出机构可用于彩色文创产品打印、多色功能原型制作、教学演示类3D打印设备改装，相比传统的多喷头换色方案，整体结构重量更轻，X轴运动负载更小，能有效降低高速打印时的振动残影，提升打印精度，同时单喷嘴的校准难度远低于多喷头方案，普通用户无需复杂的喷头偏移校准即可获得稳定的多色打印效果。结构的维护性设计也做了充分考量，加热块和散热段的连接采用两颗内六角螺丝锁紧，拆卸时仅需松开螺丝即可分离冷热段，清理喉管或更换喷嘴时操作空间充足，无需拆解整个挤出机构，日常维护的操作门槛较低。送料通道的内壁做了抛光处理，减少耗材输送时的摩擦阻力，即使是添加了碳纤维、木粉的改性耗材，也能顺畅输送，不会出现内壁刮削耗材产生碎屑导致堵头的问题。
