多层叠装式塑料端盖注塑模具结构

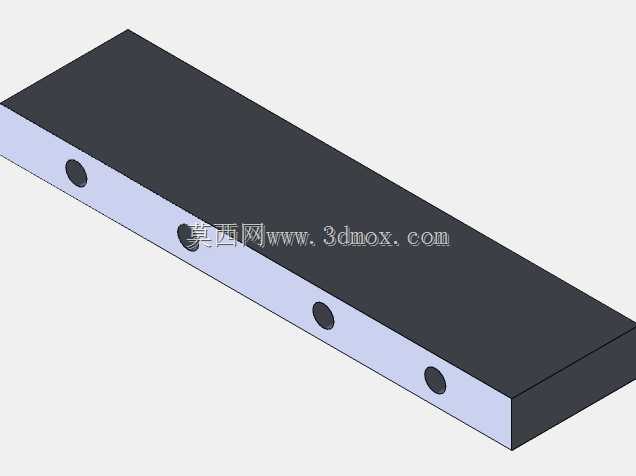

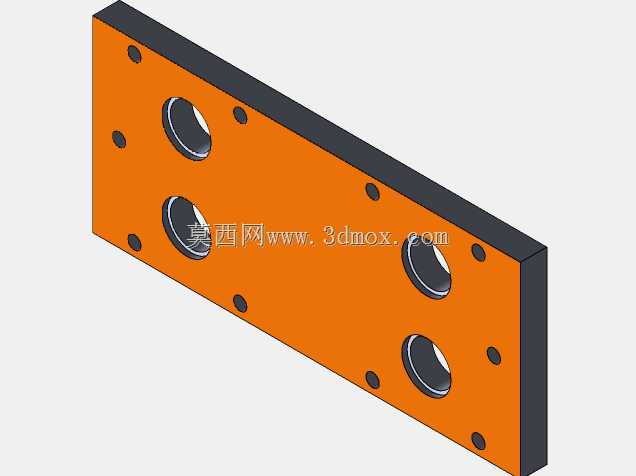

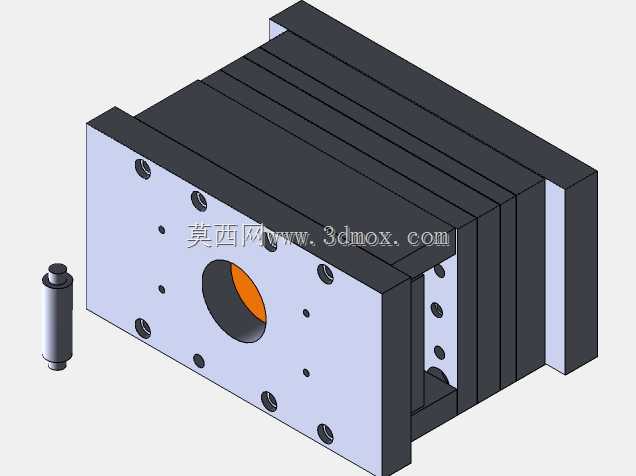

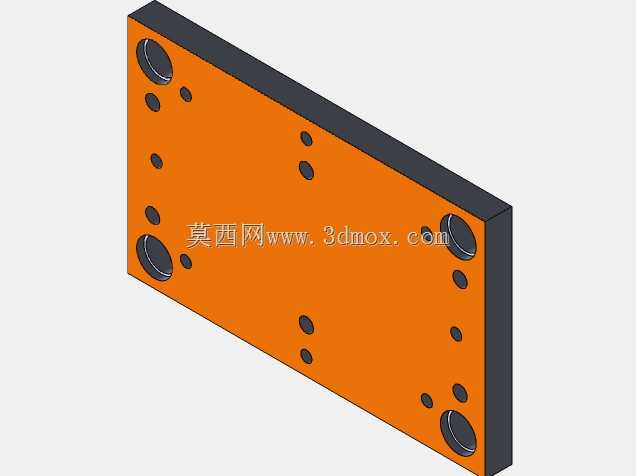

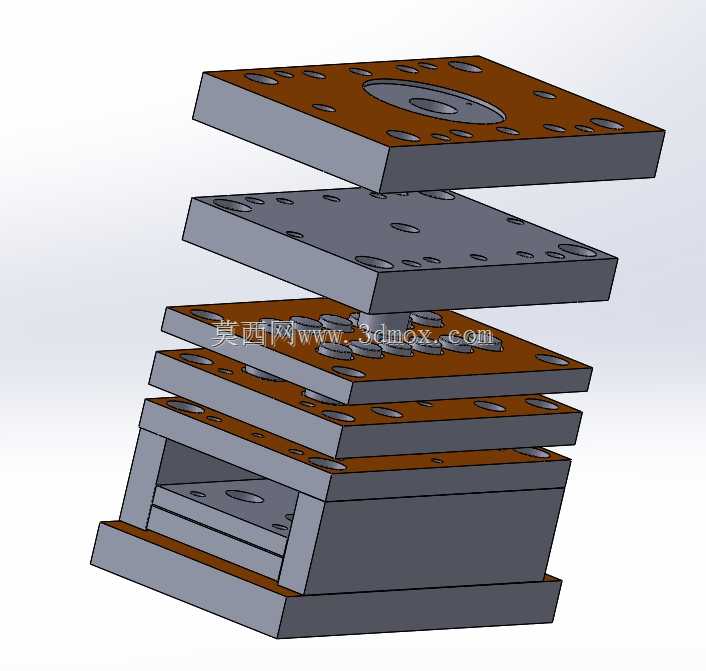

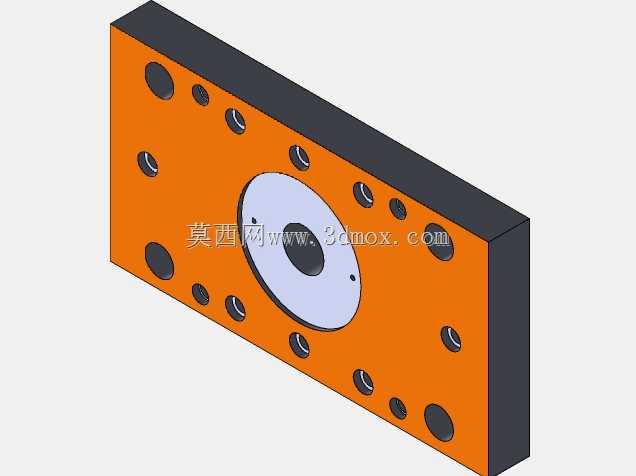

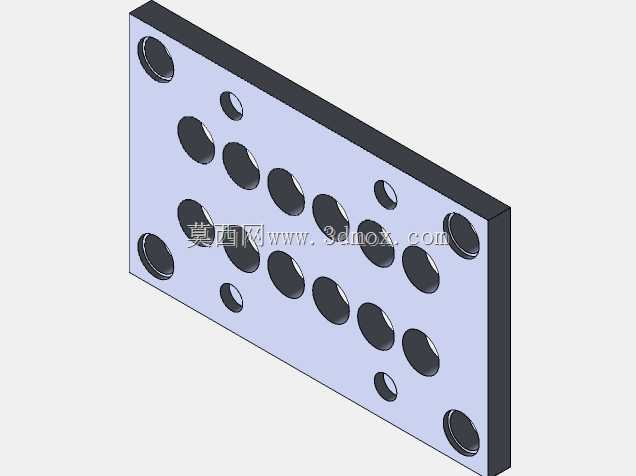

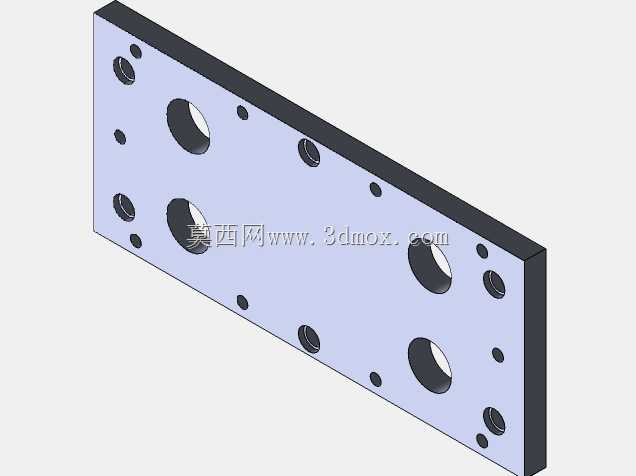

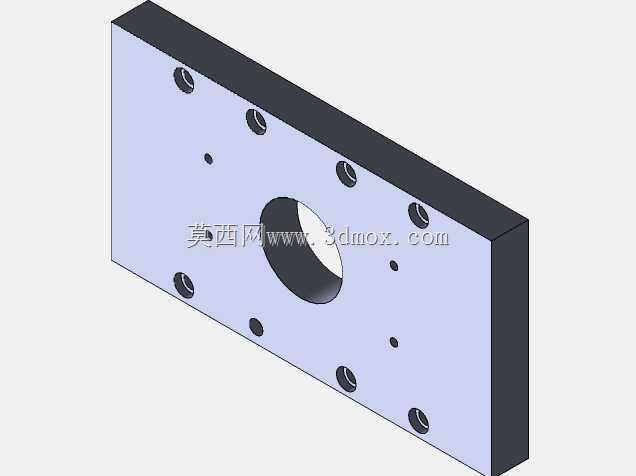

这套叠层结构的注塑成型结构，主要面向小尺寸平板类塑料端盖的批量注塑生产场景，在日用塑料配件、小型家电结构件、工业电气绝缘端盖的生产环节中，这类叠层模结构能在不额外增加注塑机锁模力上限的前提下，将单次注塑的型腔数量提升近一倍，有效压缩单位产品的成型周期与能耗成本。从结构分层来看，整套模架采用多块模板叠装的排布逻辑，最上层为定模固定板，直接对接注塑机的定模安装端面，开设定位圈孔与主流道衬套安装位，保证注塑机喷嘴与模具流道的同轴度，避免射胶过程中出现溢料、流道偏移的问题。往下依次为定模板、流道推板、多层动模型腔板、动模垫板与动模固定板，各模板之间通过精密导柱导套实现合模导向，导套与导柱的配合公差控制在H7/g6区间，保证多层模板叠合时的位置精度，避免型腔错位导致的产品飞边、尺寸超差问题。

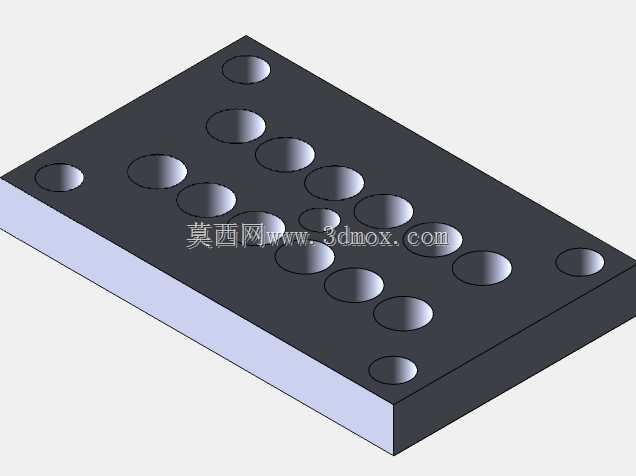

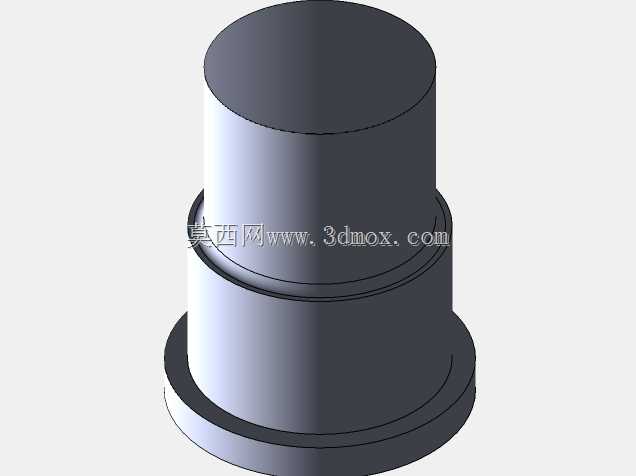

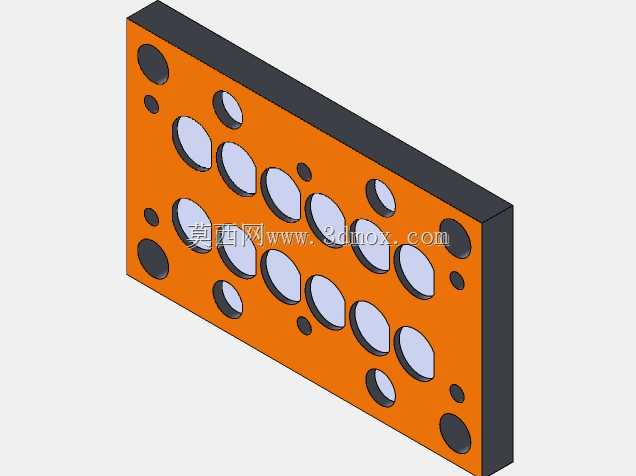

设计过程中，针对塑料端盖的平板带中心凸台的结构特征，型腔采用镶拼式结构，将成型中心孔的小型芯单独拆分加工，既方便后续磨损后的快速更换，也能在加工时通过精密磨床保证镶件的尺寸精度，降低整块模板的加工难度。冷却水路采用分层环绕布置，每一块型腔板都单独开设循环冷却水道，水道距离型腔壁的距离控制在12-15mm，保证成型过程中型腔各区域温度均匀，减少塑料件冷却不均导致的翘曲变形，尤其是平板类端盖的平面度要求较高，均匀的冷却能有效将产品平面度控制在0.1mm以内，满足后续装配的贴合要求。

安装边界方面，整套模具的长宽尺寸适配200吨级卧式注塑机的拉杆间距，模具总厚度符合注塑机的最大最小模厚要求，开模行程预留足够的顶出空间，顶出机构采用多顶针均匀排布的方式，顶针位置避开产品的外观面与装配贴合面，顶出时受力均匀，避免产品顶白、顶穿的缺陷。流道设计采用热流道转冷流道的结构，减少流道凝料的产生，同时保证各型腔的进胶平衡，让每个型腔内的塑料熔体填充速度、压力保持一致，确保同批次成型的塑料端盖尺寸一致性、重量偏差控制在允许范围内。在排气设计上，各模板的分型面处开设深度0.02mm的排气槽，及时排出型腔内的空气，避免产品出现烧焦、缺胶、气泡等成型缺陷，整套结构的导向、定位、冷却、顶出、进胶系统都围绕小尺寸平板塑料端盖的成型需求做了针对性优化，适配聚丙烯、ABS等常用热塑性塑料的成型工艺要求。
