工业气体减压调节装置结构设计

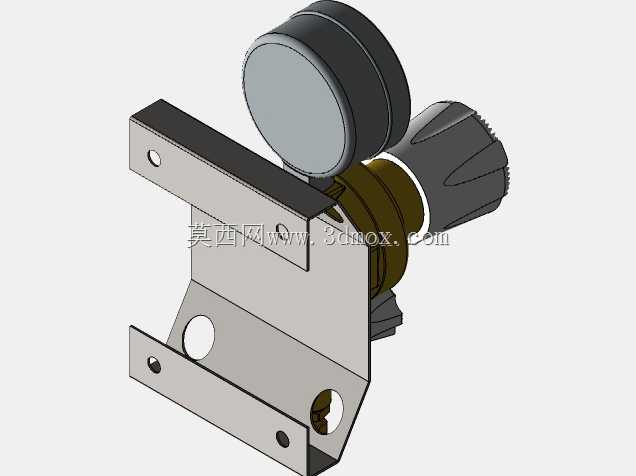

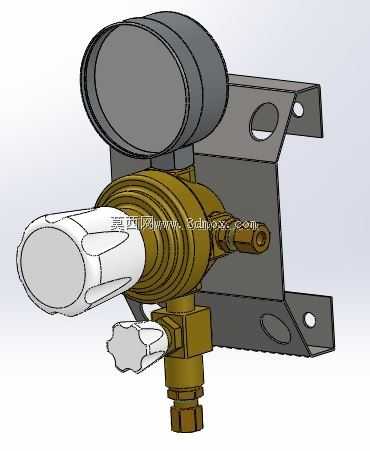

这类气体调压装置主要应用在工业气路终端、焊接作业工位、实验室气路排布、特种气体输送管路场景中，核心作用是将高压气瓶内的压缩气体降压至作业所需的稳定低压值，同时在气源压力波动、下游用气量变化时维持输出压力的稳定，避免压力骤变冲击下游精密用气设备或是引发作业安全隐患。从结构设计来看，装置集成了压力显示表头、调压旋钮、进出气接口与安装固定支架，黄铜材质的主体流道兼顾了耐压性能与气体兼容性，适配氮气、氧气等多种常见工业气体的输送要求，主体上的两级调压结构分别负责粗调与精调，大尺寸的白色调压旋钮用于大范围压力设定，侧方的小型旋钮用于微幅压力校准，操作时的阻尼感经过设计匹配，避免误触导致压力偏移。顶部的圆形压力表通过螺纹接口与主体高压腔连通，可实时显示输入端的气瓶剩余压力，方便作业人员及时更换气源。安装支架采用折弯钣金结构，预留了两个圆形安装孔位，可直接通过螺栓固定在设备机架、墙面或是气瓶固定架上，支架与调压主体之间的连接位置做了定位凸台设计，装配时无需额外调整对齐角度，能快速完成安装定位。进出气接口采用1/4规格的锥管螺纹，匹配工业气路常用的管路连接标准，无需额外转换接头即可对接常规气管与快插接头，接口处的密封面做了精加工处理，装配时配合生料带或是密封垫即可实现高压下的无泄漏连接。在建模过程中，各部件的配合间隙按照实际加工公差设定，旋钮与主体的转动配合预留了合理的活动间隙，避免装配后出现卡滞问题，压力表与主体的连接螺纹做了干涉检查，确保实际装配时螺纹能够完全旋合到位，支架的折弯角度、安装孔位的中心距都严格按照实物测绘尺寸还原，可直接用于设备气路的布局设计、安装干涉校验，也可作为调压类产品结构设计的参考样本，帮助设计人员快速完成同类产品的结构迭代与方案验证。
