管壳式冷凝液冷却换热设备结构设计

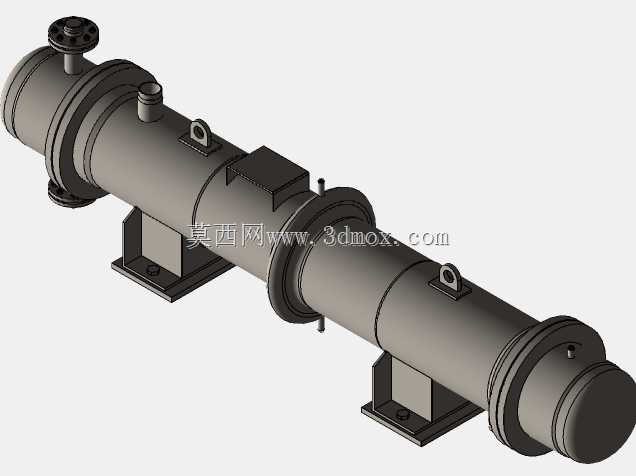

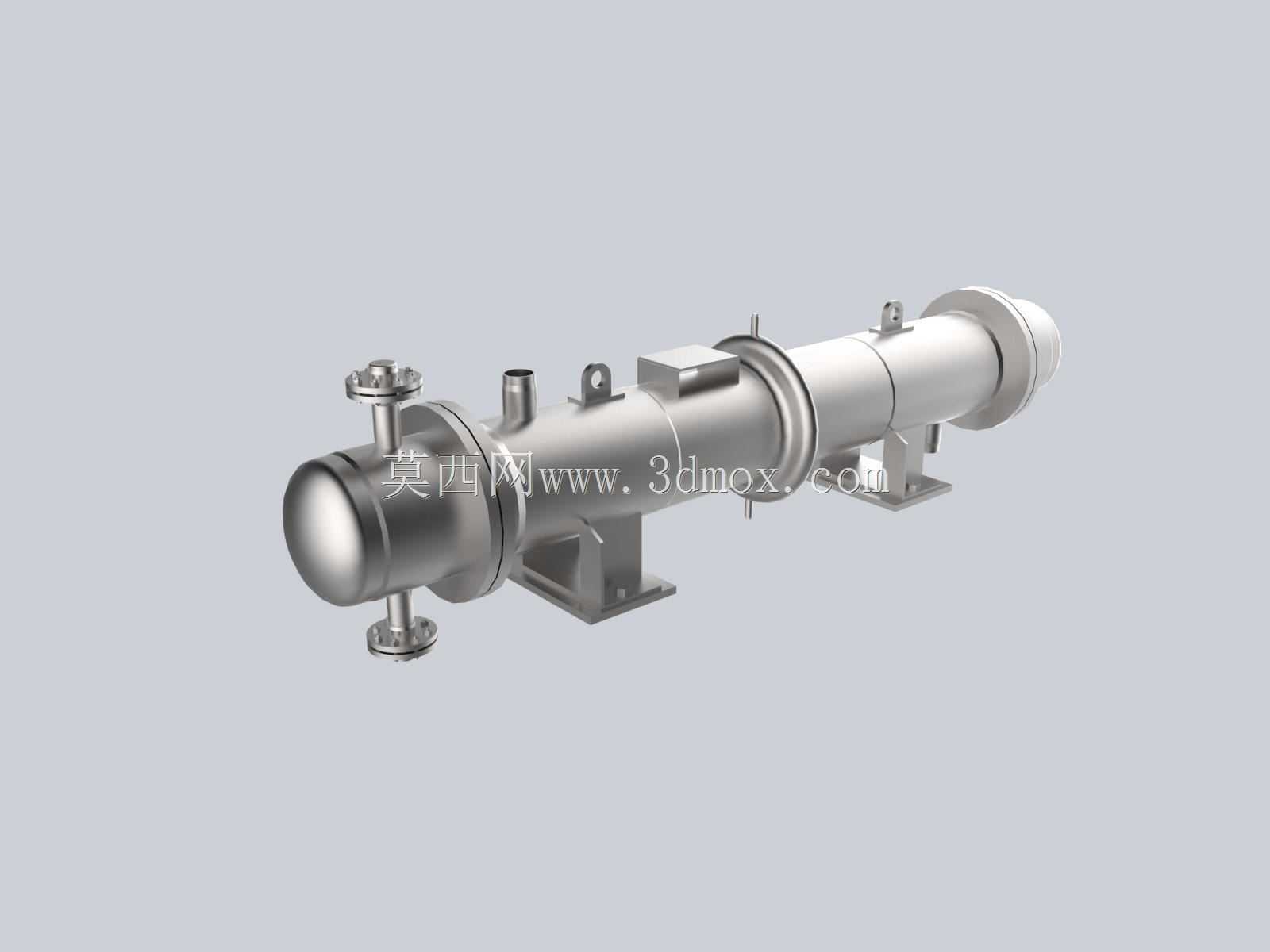

在化工、制药、食品加工以及暖通空调的工艺系统中，冷凝液冷却环节是保障系统热平衡、回收工质余热、避免高温凝液对下游管路与设备造成热冲击的核心工序，这类管壳式冷凝液冷却设备正是针对该类工况开发的专用换热装置。不同于常规列管换热器的通用化设计，该设备在结构上做了针对性适配：筒体采用卧式布置，两端设置标准椭圆形封头，左侧封头区域预留冷凝液入口与不凝气排出口，筒体上部设置排气口与支座吊装位，下部设置凝液出口与排污接口，右侧封头设置冷却水进出口，管程走冷却介质，壳程走待冷却的高温冷凝液，逆流布置的流道设计能最大化对数平均温差，提升换热效率。从安装边界来看，设备采用鞍式支座支撑，支座间距根据筒体长度做了挠度校核，避免长筒体在满液工况下出现过度弯曲变形，所有外接法兰均采用对应压力等级的标准管法兰，接口方位充分考虑现场管路排布需求，预留了足够的扳手操作空间，设备整体的重心经过核算，安装时无需额外做配重调整，直接通过支座地脚螺栓固定即可完成初定位。设计过程中，壳程设置了多块折流板，折流板切口方向与间距根据冷凝液的流速与换热系数做了匹配，既可以引导壳程介质呈S形流动，减少流动死区，提升壳程换热效率，又能对管束起到支撑作用，避免管束在流体冲击下产生振动磨损；管板与筒体、换热管的连接采用强度焊加贴胀的工艺结构，能有效应对温度变化带来的热应力，避免接口处出现泄漏。管束采用等直径光管排布，管孔在管板上呈正三角形排列，在有限的筒体内径下最大化布置换热面积，同时预留了足够的清洗通道，管程可以通过拆卸封头直接进行高压水冲洗，适配循环冷却水水质偏差的工况，减少结垢对换热效率的影响。设备的管程与壳程分别设置了放气与排污接口，开机时可以排净腔体内的空气避免气阻，停机检修时可以排净腔体内的残留介质，避免残留介质冻裂管束或者腐蚀内壁。在实际工况应用中，该设备可以将100摄氏度左右的饱和冷凝液冷却到40摄氏度以下，满足凝液回收或者直接排放的温度要求，换热过程中壳程的冷凝液逐步释放显热，管程的冷却水吸收热量后回到冷却塔循环，整个过程无运动部件，运行可靠性高，日常维护仅需定期检查密封面泄漏情况、根据压差判断管束结垢状态即可，无需频繁拆解维护。
